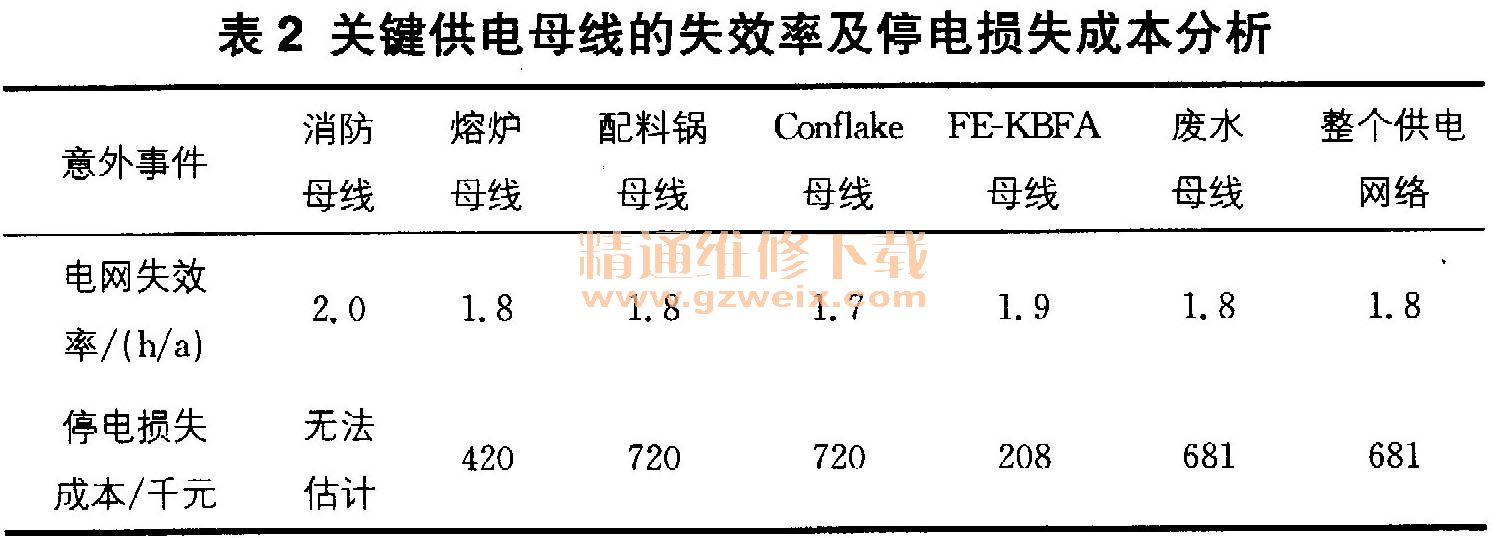

可靠性研究的结果包括两个方面：对每个“意外事件”WE）的供电失效率的统计平均值；每台电气设备对电气供电“失效率”的影响。换句话说，这个计算确定了该电气设备怎样影响“意外事件”ME）发生的概率。通过可靠性分析软件可知，其中6％的设备导致47. 7％的供电失效率；另外32％的设备导致了47. 4％的供电失效率；剩下62％的设备导致了4.8％的供电失效率。表2为可靠性分析结果，对于重要的母线，可根据失效率统计平均值（统计的每年平均停电时间）和停电损失成本。需要注意的是，表2中的停电损失成本仅考虑了因停电而造成的产品损失费用。然而，在停电期间还会产生设备损坏、销量减少及罚款等间接损失，而这些无法量化，因此实际损失成本要高于表2数据。

    2.4改善建议
    对该电网进行的可靠性研究结果表明整个配电系统的稳定性较弱，380V侧两端母线运行相互独立，无备用线路。为此提出以下改善建议。
    （1）改造计划。将10kV系统中的＃211和＃212负荷开关改为断路器，每个断路器带一段母线，两段母线之间加1个母联。
    （2）升级计划。增加1台＃3变压器；根据变压器容量调整负荷分配，将FE负荷由＃2变压器供电转移到＃3变压器供电。对于380V系统，每台变压器给一段母线供电，在一段、二段母线之间和二段、三段母线之间各增加1个母联。配电系统中增加1台发电机，以提升供电可靠性并减少检修停电时间。
    （3）维护与监控、管理计划。建立在线资产管理平台，管理所有与电气设备信息及日常维护操作行为。

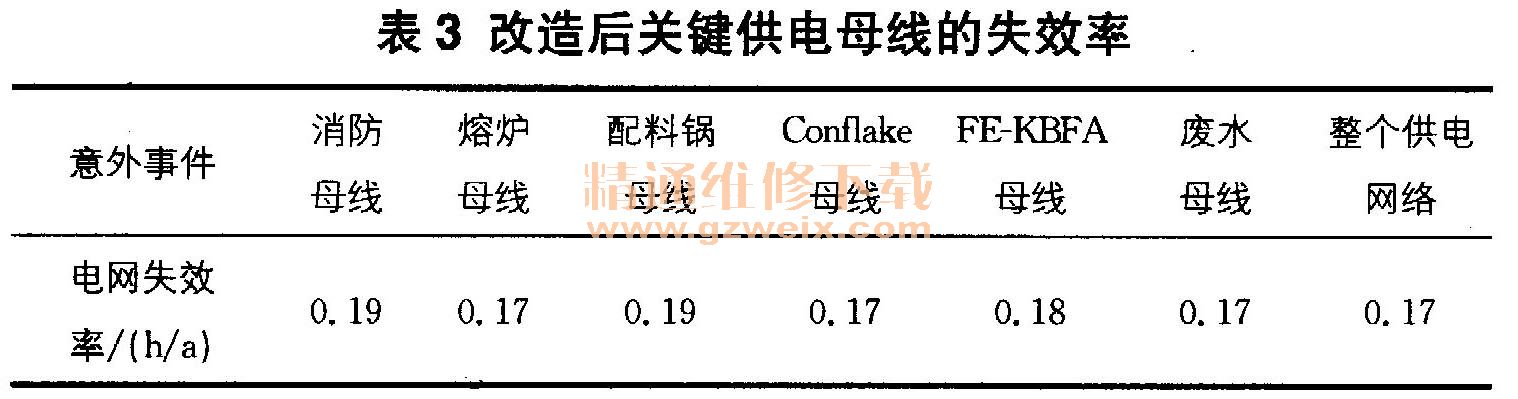

    表3表明了电网结构改造后的可靠性比现有的电网结构更好。各“意外事件”（UE）关键供电母线的年失效率显著下降。目前的整个电网失效率平均为108min/a，改造后整个电网失效率为11min/a。

    3 结束语
    MP4配电系统可靠性评估是一种具有实际可操作性的有效研究供电网络可靠性的方法，通过了解客户的生产流程来定义“意外事件”（UE），再分析“意外事件”（UE）可能的供电路径，并考虑电网结构及所有可能的运行模式，从而设计出每个“意外事件”（UE）的故障逻辑树。综合考虑故障率及各种电网设备的维修时间后，按照“逻辑树状图”的结构来计算供电的“失效率”。最后，根据计算结果发现影响供电网络可靠性的薄弱点，并针对薄弱点提出改造建议，从而提高客户供电网络的供电可靠性，保证生产的安全、稳定运行。
