    一、分线盒
    ①打开前机舱,断开蓄电池负极电缆。按照本书1.2.3中所述方法拆卸手动维修开关,全车高压下电。

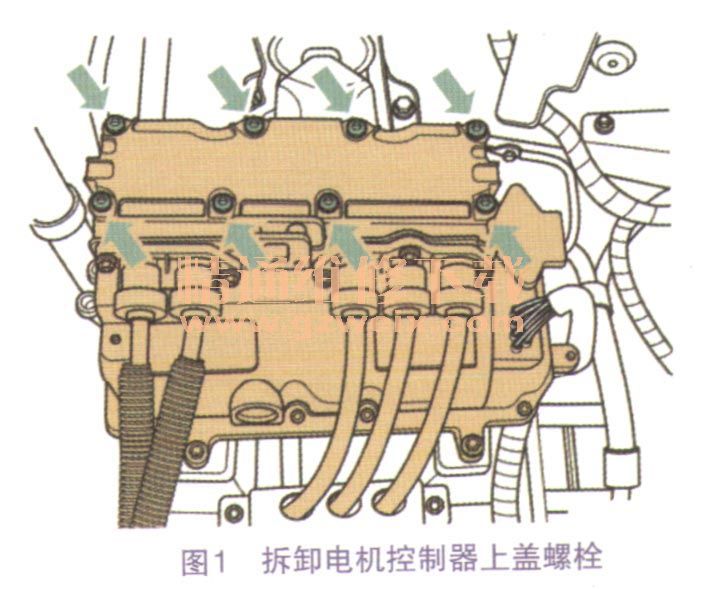

    ②拆卸图1中箭头所指的电机控制器上盖的8个螺栓,取下电机控制器上盖。

    ③拆卸分线盒总成外围导线。

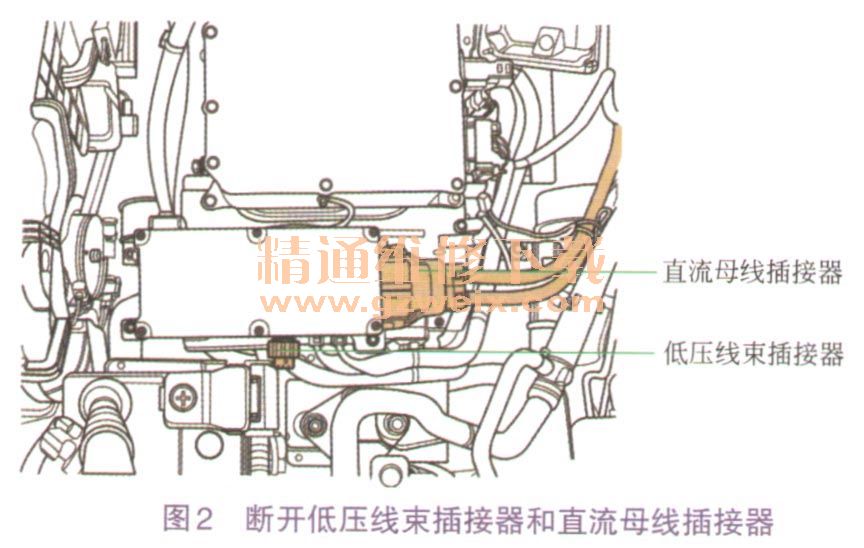

    a.分别断开图2所示的分线盒低压线束插接器和分线盒侧直流母线插接器。

    b.如图3所示,在电机控制器侧先断开分线盒与电机控制器连接的高压线束插接器的2个固定螺栓,再断开分线盒与电机控制器连接导线端子的2个固定螺栓,最后从电机控制器侧取下线束。

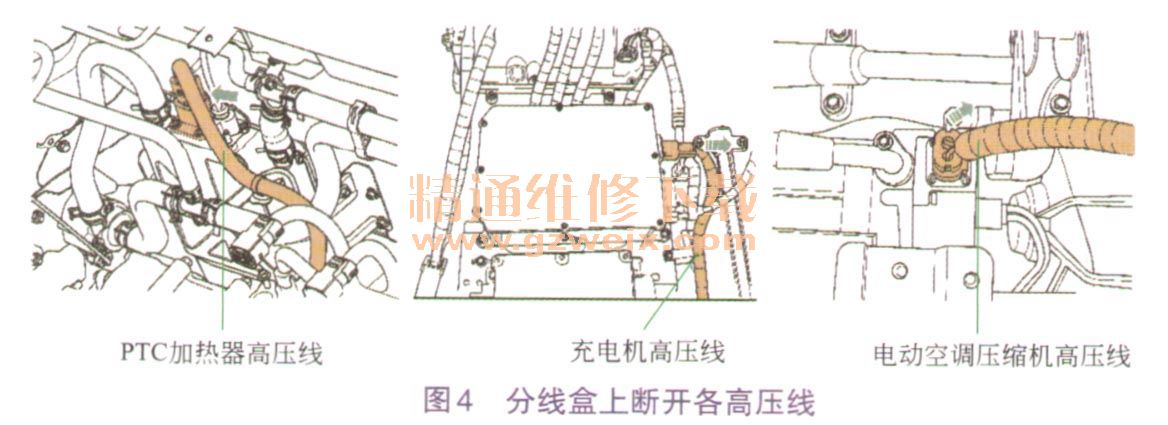

    c.如图4所示从分线盒上先断开PTC加热器高压线,再断开充电机高压线,最后断开电动空调压缩机高压线。

    ④拆卸分线盒总成。

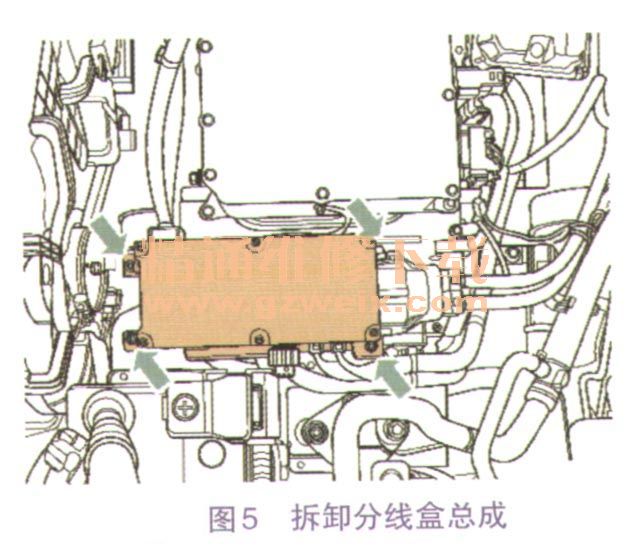

    如图5所示,拆卸4个分线盒固定螺栓,脱开线束固定卡扣,取出分线盒总成。
