摘要：本文针对直流电源系统断路器的级差配合的重要性，介绍断路器的选择、断路器与熔断器的极差配合。

    1 案例背景

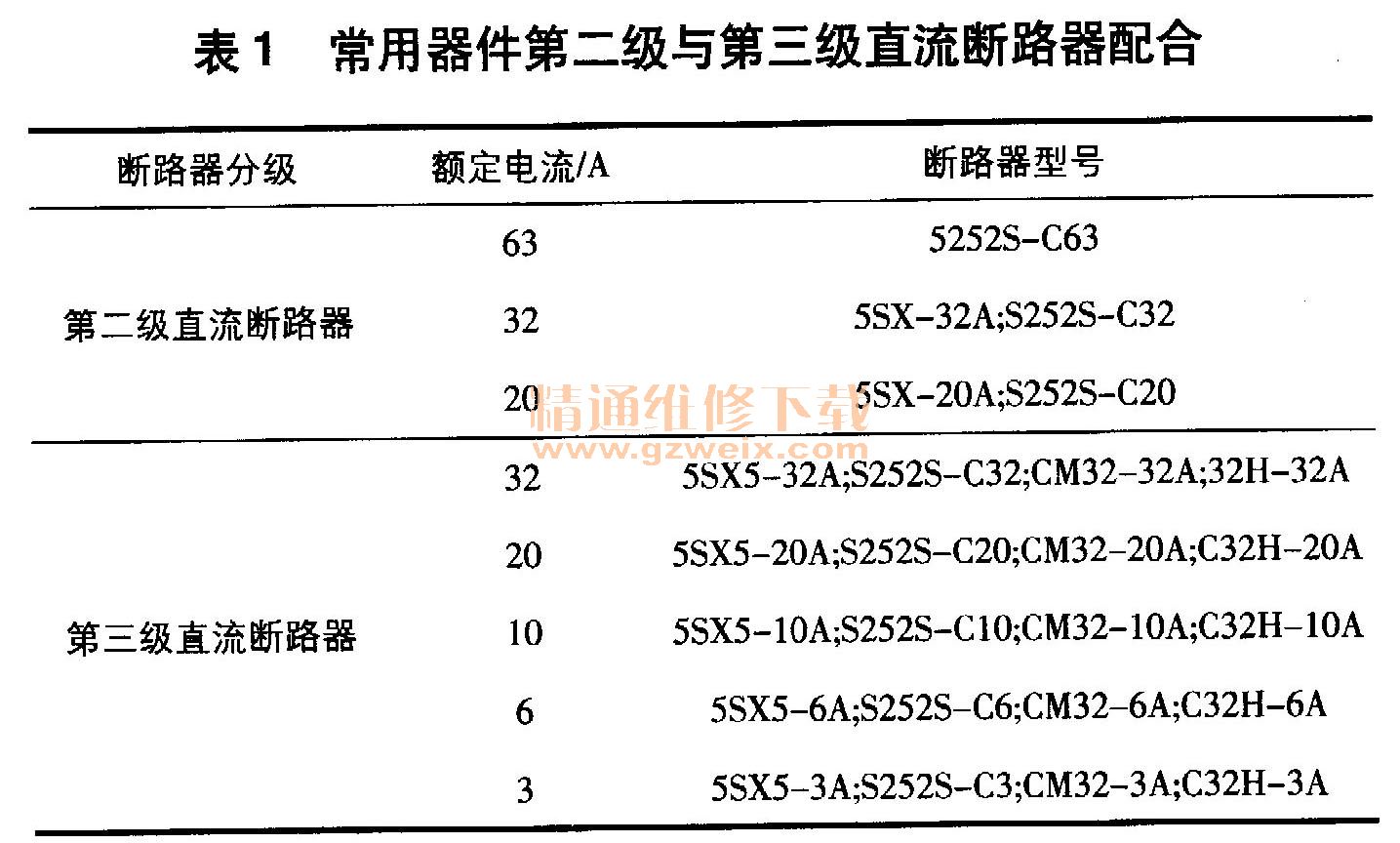

    某地区220kV及以下电压等级变电站的直流保护一共分为3个等级，后2个等级均采用直流断路器，其上下级之间具有选择性的级差配合（见表1）。通常情况下，简单回路中只需借助于电流级差就可满足电网运行的选择性要求。然而，若是在直流电源系统容量较大或较为复杂的系统中，直流电源系统还需借助于级差配合才能满足选择性的要求。

    2 直流电源系统级差配合的试验

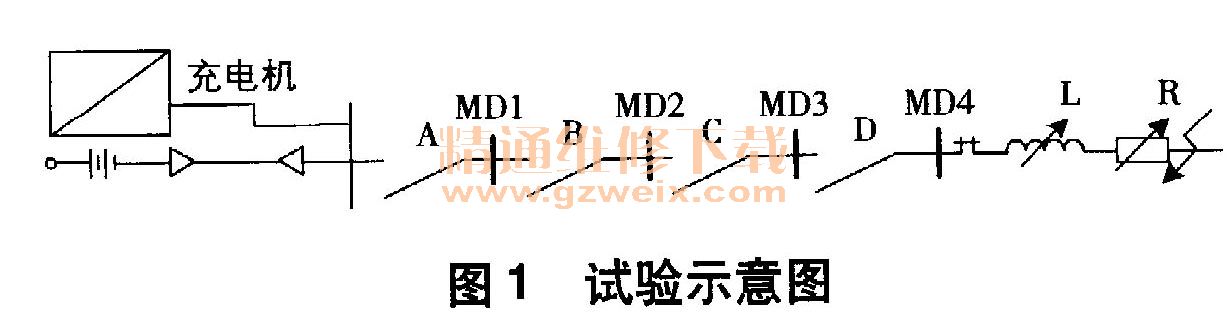

    根据当下直流电源系统级差配合在电网中的应用，为了减少级差配合造成的故障问题，对直流电源系统断路器级差配合进行试验探究。试验采用1 000A·h的阀控铅酸蓄电池，器材设备为电抗器L、电阻器R，以及试用电器DM1、DM2、DM3、DM4。根据《电力工程直流电源系统设计的技术规程》要求，本次采用的电源空载电压纹波系数不能超过50ov。试验电流基本是按照指数曲线上升，直流电源系统中电路时间常数与变电路的时间常数非常接近。试验是通过改变不同预期短路电流的整定值来研究直流电源系统断路器的级差配合，示意图如图1所示。

     3 直流电源系统断路器的级差配合
    新建的电力工程中直流电源系统全部采用断路器进行安全保护，这是当下电力施工中常采用的一种方案。在直流电源系统设计过程中，除了断路器的选择外，还需合理选择蓄电池，考虑断路器的级差配合。
    3.1断路器的选择
    由于不同生产厂家在断路器的生产上会采取不同的生产工艺，因此生产的断路器规格型号会有很大的不同。即便是同一厂家的断路器，其分断短路电流的能力也存在一定的分散性及差异性。为了保证直流电源系统的正常运行，应选择同一厂家、同一系列的断路器。这样不仅能保证断路器的质量，还能很好保障直流电源系统断路器的级差配合，便于备品备件的管理和维修。此外，一旦断路器发生故障就要进行维修和更换，若是出现不同厂家、不同型号断路器的混用，则必须对直流电源系统断路器进行级差配合试验，确认试验结果后才能进行断路器的更换。另外，在选择断路器时应将断路器的质量放在第一位，禁止选用低劣断路器，否则不仅会造成断路器的寿命缩减，还能引发直流电源系统故障问题。
    3.2断路器与熔断器的级差配合
    直流电源系统中，断路器和熔断器都可起到保护系统的作用。熔断器和断路器混合保护的级差配合比较困难，需要注重组合方式的改变。首先断路器之后切忌使用熔断器；其次，断路器可安装在熔断器后用于下一级的操作和保护，但熔断器的额定电流一定要大于断路器额定电流的2倍，并时刻注意熔断器和断路器的电流变化，一旦发现故障就及时进行处理。

     4 结束语
      综上所述，随着社会群众对用电量需求的增长，电网的安全稳定运行在人们生活中占据的分量越来越重。直流电源系统是保障电网安全运行的一个重要设备，但是近些年来直流电源系统断路器的级差配合总是出现各种故障，使得电网的安全运行无法得到有效的保证。因而，在今后的直流电源系统断路器级差配合保护应用中，还应注重断路器故障因素的研究分析，从生产厂家以及材料的规格上进行改善，从而提升断路器保护力度。此外，还应注重熔断器对级差配合的保护作用，并找出适合熔断器和断路器共同保护直流电源系统级差配合的方法，进而提升直流电源系统断路器级差配合度。
