摘要:本文以160W空腔型LED路灯为模型,对其散热结构系统进行实验情况分析,结合实验数据,进而针对空腔内外空气的速度场、温度场及LED芯片在导热板上的温度场分布进行数据模拟分析,探索空腔型LED路灯散热结构的优化方案。
0 引言
热量传递有热传递、热对流和热辐射三种方式,在LED路灯散热系统里,热传导效果最佳,对流次之,辐射较差。在设计LED灯具散热机构时,首先应考虑LED灯具的使用环境,也即在繁华的马路上,恶劣的户外环境,8~12m高的灯杆上,在这种使用环境中,空腔型结构比翅片式散热结构具有明显优势,可避免灰尘、树叶、鸟粪等杂物长期沉积在散热片上造成的阻热作用。
在LED散热结构的优化研究中,Vitor A.F.Cosata等运用CFX研究了散热器的长度、宽度、高度对LED热阻和结温的影响,并进行了优化。梁才航等运用Ansys leepak软件研究了LED散热器的翅片高度、厚度、间距对LED结温的影响,结合金属热强度指标对各几何参数进行优化。本文通过实验数据和速度场、温度场模拟数据分析方法,对空腔型LED路灯散热结构系统进行分析,探索改良散热结构方案,对行业内共同面对的问题进行探索。
1 空腔型LED路灯模型各部件的基本参数
(1)支承散热板:其外形尺寸为526 mm×586 mm×8.3 mm,支撑散热板几何结构见图1。用以安装反光器与固定芯片。后续讨论中热物性参数采用标准铝热导率,即237 W/(m·K )。
(2)散热边框:挤拉铝,外表面有凹凸槽,厚度为2.5 mm。导热参数选用为AA6063型合金,其热导率为201 W/(m·K)。吸热板与散热边框采用铝条焊接,三处正反面全焊接。
(3)芯片数据:美国普瑞芯片(Bridgelux)。芯片光效是120lm/W,其工作过程中有约10%~15%的电能转换成光能,结温最大为150℃,最大电流700 mA、40 W集成热阻为10℃/40 W。
(4)散热过程中其他部分材料的热物性参数:
导热硅胶导热系数:3.0 W/(m·K);
空气导热系数:0.023 W/(m·K)。
2 空腔型路灯散热系统实验情况分析
空腔型LED路灯的散热性能通过工作条件下的实验来进行测试分析,实验分为基准实验与稳态实验两个部分。
2.1基准实验
基准实验主要通过改进优化现有的实验装置,对该实验测试系统进行测试与调试并对空腔型LED路灯进行基准实验,以提供相应的参考数据。
实验包括测试系统校验,基准数据采集,启动数据采集,运行数据采集等部分。实验的测试装置经过改进与重新标定,由20支热电阻、2支热电偶与2支温度计组成,测量考虑其相互验证的作用,
温度测量部位包括:LED芯片集成铜基板上侧弧形处,铜铝交界面(芯片与支承散热板的接触面),支承散热铝板,边框,驱动电源,上灯盖等。

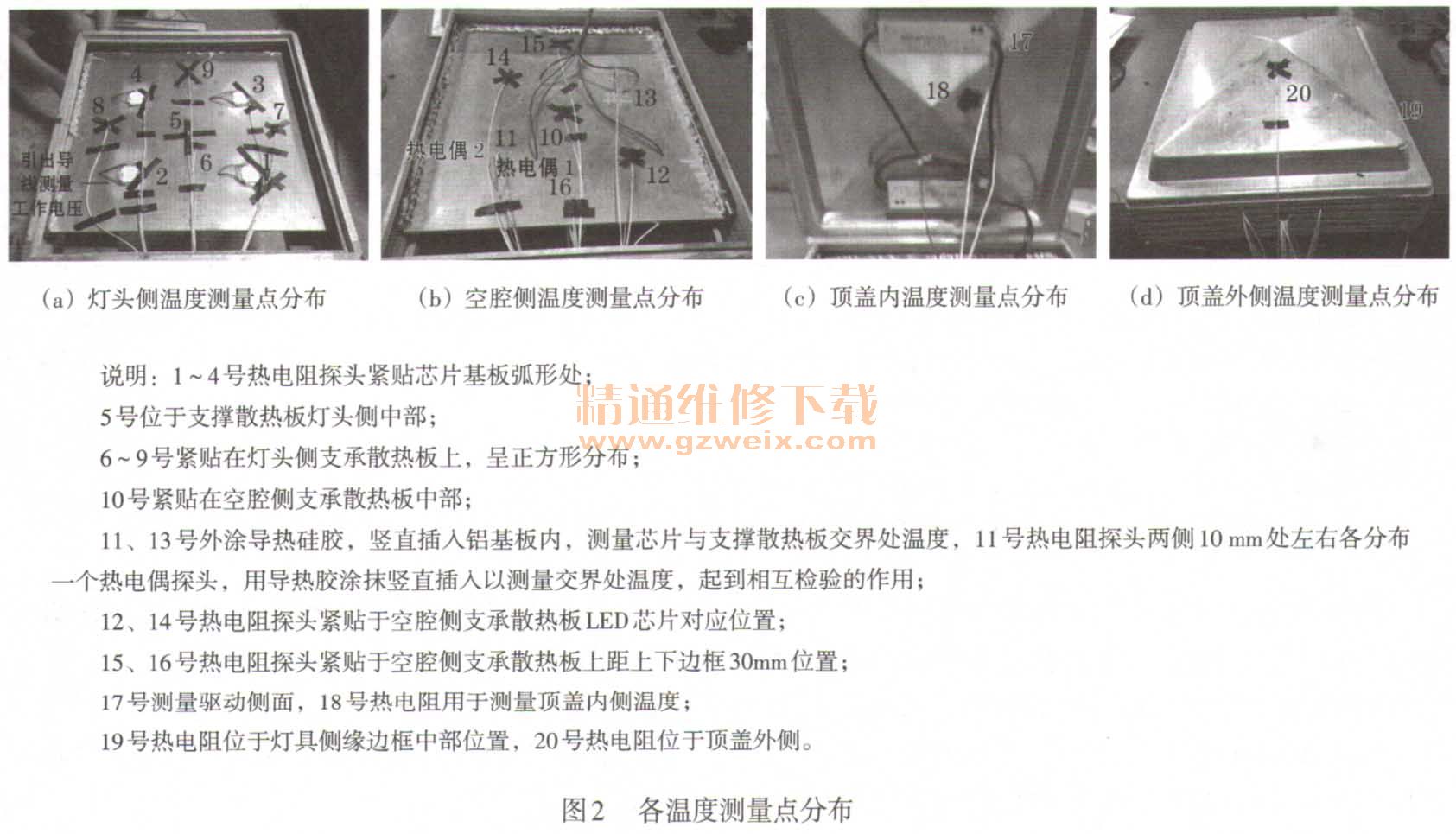

各温度测量点分布如图2所示,温度计测量的参数是稳定后的实验房间内温度。
实验所得结果汇总如表1。
由于LED芯片在实际工作中电压等参数并不是标准状态下的额定工作参数,所以在进行测试4与测试5温度数据采集的同时额外了采集了LED芯片与驱动实际电压、电流等工作参数。通过对实际工作中LED芯片的工作参数的测量,精确地获取发光芯片的实际工作状况,并为后续的数值模拟提供实际工作数据。
