3 解决方案
    考虑到发电机同期并列点较多的情况，确定选用SID-2X-A选线器和SID-2SL-A微机多功能同步表（以下简称SID2SL-A同步表）组合的方式来实现同期检定闭锁继电器功能，继而实现自动准同期装置具有同期检定闭锁功能。
    3.1 SID-2SL-A同步表工作原理
    SID-2SL-A同步表集同步表和同期闭锁继电器于一体，用于手动同期相位角指示及手动、自动同期闭锁功能，有12个同期闭锁继电器。当被选中的同期闭锁继电器同期电压接入后，SID-2SL-A同步表将自动设置与并网性质相对应的同期闭锁角整定值，每个并列点可单独设置允许压差和允许频差，当压差或频差超过允许值时，闭锁同期继电器自动闭锁合闸回路。SID-2SL-A同步表对压差、频差、相角差及功角实现四重闭锁，确保手动或自动同期操作的安全。当选中的同期点的同期闭锁继电器同期电压满足条件后，SID-2SL-A同步表发出合闸信号。
    3.2同期装置的同期检定闭锁功能实现

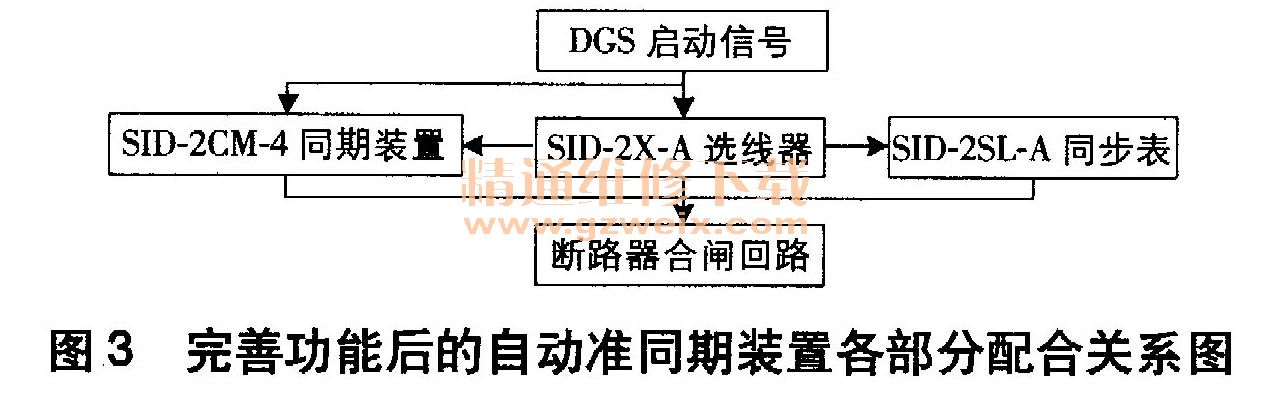

    完善功能后的自动准同期装置各部分配合关系如图3所示。将SID-2 X-A选线器上的并列点和同期电压信号一一对应后采用硬接线方式引人SID-2SL-A同步表。当上位机DCS或同期开关（按钮）将同期点选线开关量信号送人时，SID-2 X-A选线器自动将该同期点的信息送人SID-2SL-A同步表，根据信息自动对同期电压进行同期检定。同时，SID-2 X-A选线器将选中同期点的同期电压送至SID-2 CM-4同期装置，通过调节励磁和汽轮机转速来使同期电压满足同期条件。当SID-2 CM-4同期装置和SID-2SL-A同步表检定同期条件满足后，2套装置均发出合闸指令。将2个合闸指令串联后引人断路器合闸回路，使该并列点断路器合闸，从而实现发电机同期并列。

    4 效果评价
    2015年6月，在＃1机组B级检修期间，为＃1发电机同期装置增加了同步检定闭锁继电器。按照规程规定，对装置及相关二次回路进行了相关试验。
    （1）校核同期回路。通过发电机一变压器组带空载母线升压试验，校核同期电压检测二次回路的正确性，对3台装置整定值进行核对。
    （2）假同期试验。选定其中的一个同期并列点，进行断路器自动准同期合闸试验、同期（继电器）闭锁试验，检查同步表与同期装置的一致性。
    （3）发电机在自动准同期并网时，先在“试验”位置检查同步表与同期装置的一致性，然后在“投入”位置使同期装置完成并网操作。
    试验结果表明，增加了同期闭锁继电器的自动准同期装置及相关二次回路正确，闭锁功能完备，可防止发电机非同期并列。

    5 结束语
    通过对发电机同期装置原有功能进行分析，提出了在原装置基础上增加1套微机同步表的方法，通过2套装置的协调配合，实现自动准同期装置经同期检定继电器闭锁功能。经过现场相关试验验证，完善后的发电机微机自动准同期装置具备了同期闭锁功能。下一步将利用＃2机组检修时机，对＃2发电机同期装置功能进行完善，彻底消除发电机非同期并列的隐患。
