摘要：本文介绍了智能变电站保护技改现状及工程概况，研究了某220kV智能变电站HOW线路保护技改相关SCD文件差异性的比对、安全措施的编制、关联设备的调试等技术关键点，提出具体可行的实施方案，为智能变电站保护改造积累实践经验。

    0 引言
    近几年来，随着大量智能变电站的建设与投产，各生产运行单位二次技术人员通过工厂联调、现场验收调试、运行维护甚至扩建等途径学习和积累了许多智能变电站检修运维经验，但是仍缺乏智能变电站继电保护技改方面的经验。本文结合泉州地区220kV虎邱智能变电站HOW虎头线线路保护改造工程，着重研究了改造的技术关键点和实施方案。

    1 技改工程概况
    为配合地区HOW龙门风电场工程的建设，新建龙门风电场出线“T”接至HOW虎邱一山头线，HOW虎邱一山头一龙门风电场“T”接线路三侧各配置一套适用于“T”接线路的纵联电流差动保护、阶段式相间及接地距离、零序电流保护。经招标采用国电南瑞科技NSR-304TM保护，拆除现运行的220kV虎邱智能变侧HOW虎头线PSL6 21 U保护测控装置和HOW山头变HOW虎头线WXH-811A/P保护。受负荷限制影响，220kV虎邱智能变电站本次技改一次系统仅停役HOW虎头线间隔，站内其它设备均在运行中。为便于分析，本文对智能二次设备进行定性分类，如图1所示。

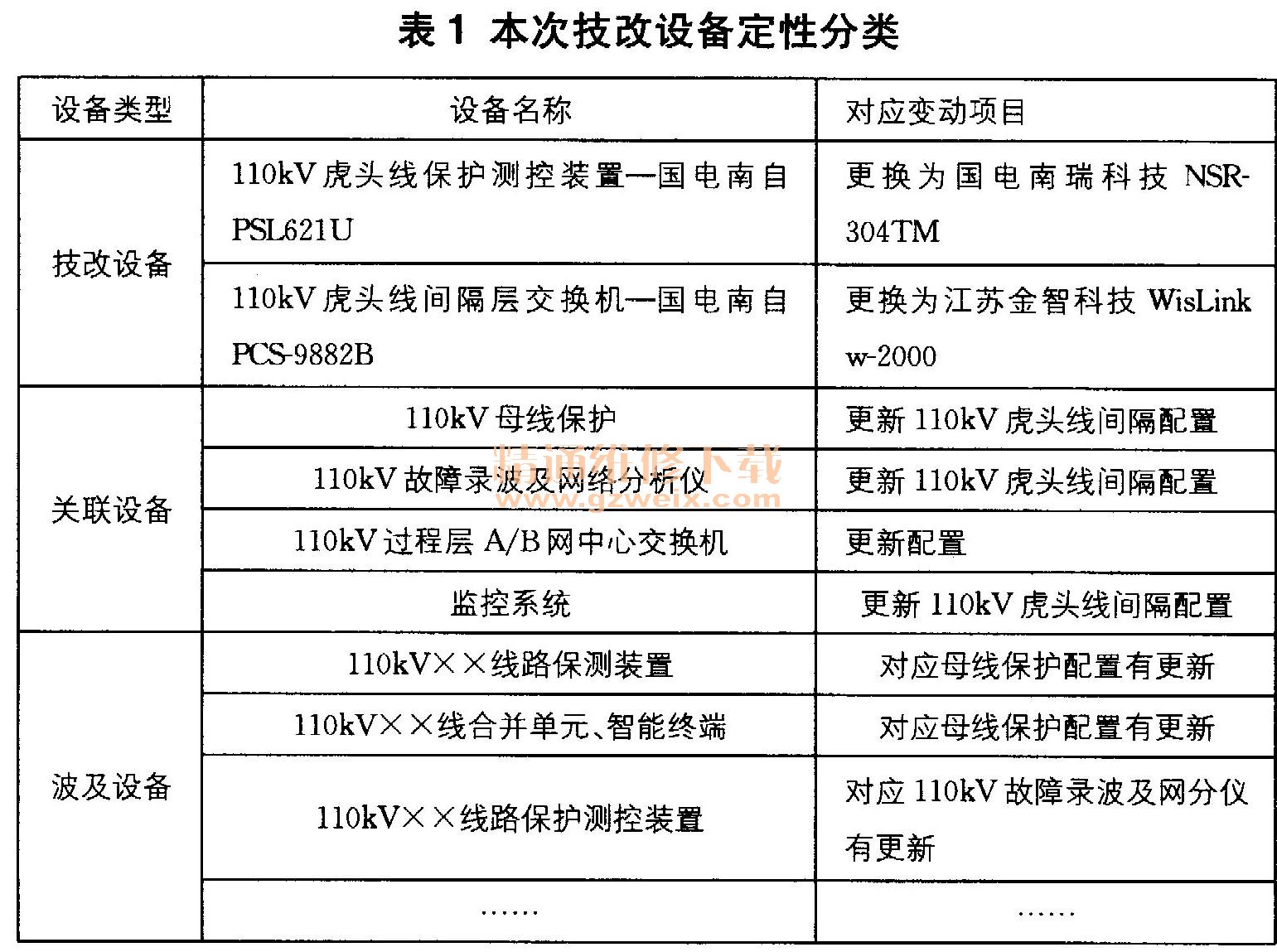

    有关设备指需修改装置CID配置的设备，分为技改设备和相关联的运行设备。相关联的运行设备指前期已投运但因技改而需修改配置的设备。波及设备指因相关联的运行设备配置修改而受波及的其它运行设备。无关设备指与技改无关的运行设备，其与需修改配置的设备不存在信息交互。依据图1分类，本次技改设备定性分析见表1。

    2 改造的技术分析与实施
    智能二次设备通过SCD文件进行信息交互，因此本
次技改工程需由系统集成商对SCD文件进行集成与修改。目前，厂家及生产运行单位对不停电进行SCD集成、二次设备接入、调试的经验较为缺乏，为规避风险，一般建议采用站内全停方式，站内其它设备在不停电条件下进行技改存在一定的技术与安全风险。下面从三个方面对技改技术关键点及实施要点进行分析。
    2.1设计及SCD文件差异性比对
    一般情况下，由设计人员出具施工图、虚端子变更表、光缆变更图并提请系统集成商修改SCD文件，再使用SCD可视化工具“SCDI3rowser”软件进行SCD文件差异性比对。由于此类工具为通用软件，其对比结果与实际可能存在偏差，因此设计人员需通过人工方式与设计图进行鉴别比对，以确定哪些为相关设备并装载新的CID配置文件；同时，对于修改后的SCD文件需进行开人开出虚端子验证，使用新SCD用测试仪开出至旧 CID装置的开人以验证新SCD开出的正确性，使用旧SCD用测试仪开出至新CID装置的开人以验证新SCD开人的正确性。测试结果同关联分析、SCD文件差异性比对进行核对，一致则说明正确。

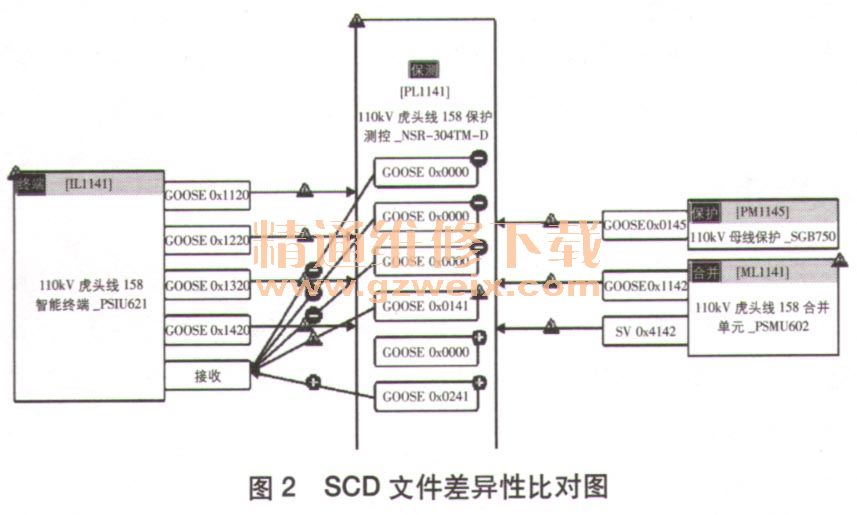

    经比对，本次技改需更改配置的智能二次设备为HOW虎头线保护测控NSR-304TM装置、智能终端PSIU621装置及合并单元PSMU602装置，比对结果如图2所示。

    2.2安全措施的编制要点
    本次技改间隔虽停电但站内其它设备均在运行中。为保证作业安全，首先应依据《智能变电站继电保护现场工作保安规定户〕编制安全措施，HOW线路保护改造相关原则一是隔离采样、跳闸、闭重等与运行设备相关的电缆、光纤及信号联系；二是采用退出装置软硬压板、投检修压板、断二次回路接线的方式实现隔离；三是一次设备转检修后先退母差保护接收该间隔SV软压板，防止合并单元受外界干扰误发信息造成保护装置闭锁或跳闸，再退出母差保护跳智能终端GOOSE软压板；四是退出与该间隔智能终端、保护相关联的运行设备对应的GOOSE收发软压板。其次应注意安措执行顺序，先退出与检修设备相关的GOOSE出口软压板，再退SV采样软压板，然后拔出无法通过投退软压板隔离的SV、GOOSE的光纤回路，之后再投检修范围内智能二次装置检修硬压板。
