针对某电厂2台660MW发电机自动准同期装置因没有安装独立同期闭锁继电器而存在发电机非同期并列的问题，采用在原装置基础上增加1套微机同步表的方法，通过2套装置之间的协调配合，使自动准同期装置具备同期检定继电器闭锁功能。经现场试验验证，完善后的发电机微机自动准同期装置具备了同期闭锁功能，可有效防止发电机非同期并列。

    1 问题的提出
    根据国家能源局《防止电力生产事故的二十五项重点要求》（国能安全［2014]161号）第10. 9. 1条“微机自动准同期装置应安装独立的同期检定闭锁继电器”规定，各并网发电机除了安装微机自动准同期装置外，还需要安装独立于同期装置之外的同期闭锁继电器，以防止自动准同期装置误动作引起发电机非同期并列。虽然某电厂2台660MW发电机同期装置属于微机型准自动准备同期装置，但没有安装单独的同期检定闭锁继电器，仅通过同期装置实现发电机并网，存在发电机非同期并列的安全隐患。

    2 发电机同期装置现状
    2.1发变组系统

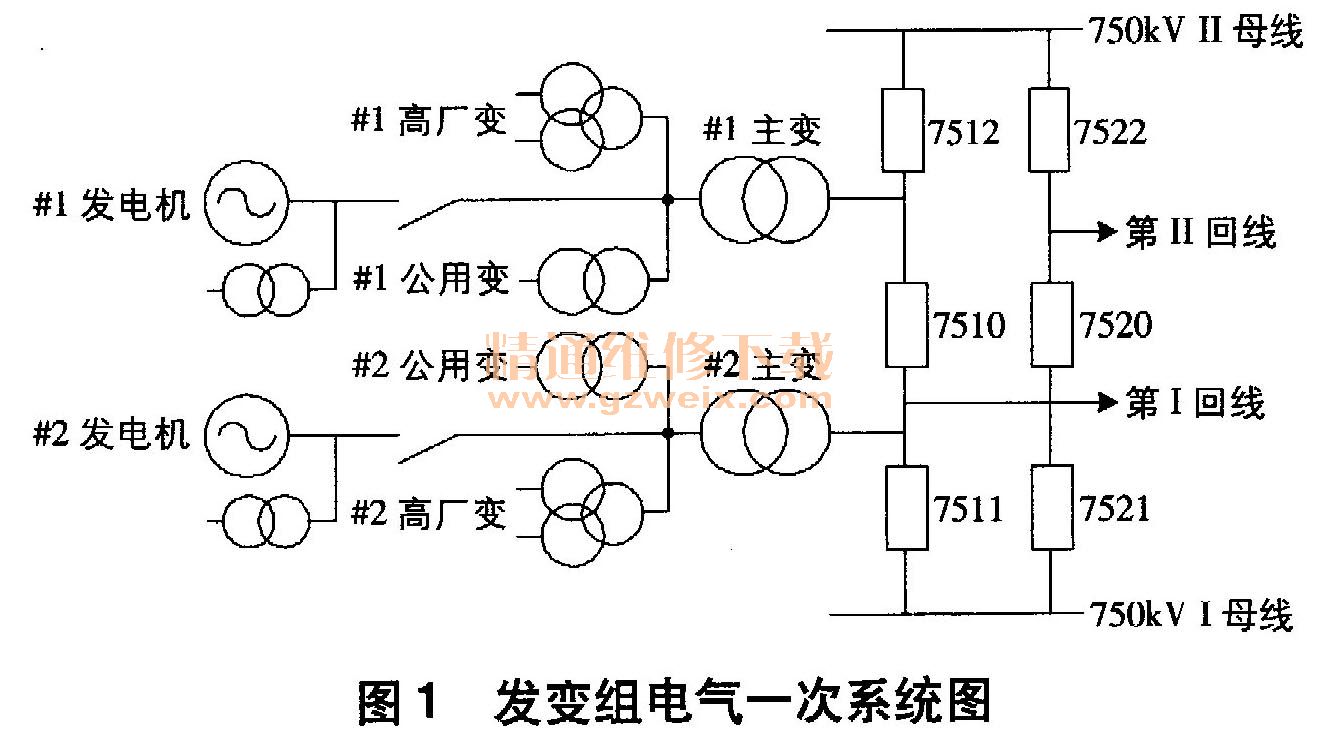

    发变组电气一次系统如图1所示。每台机组采用发电机一变压器组单元接线，发电机设出口断路器，机组启动时高压厂用电源由主变倒送供给，机组正常并网或解列均通过发电机出口断路器实现，即正常情况下发电机并网同期点选在发电机出口断路器上。

    此外，电厂2台机组均具备FCB功能，这不仅有助于事故情况下机组安全停机，而且可使发电机具备解列后带厂用电“孤岛运行”的能力。当发电机带厂用电“孤岛运行”一段时间后，若条件满足，则发电机仍能与系统再次并网，这时并列同期点在主变高压侧2台断路器上，需要根据750kV升压站电气一次设备运行方式，确定同期并列点，并选择并列点的同期电压。
    2.2 SID-2CM-4与SID-2X-A组合的微机多点准同期并列装置

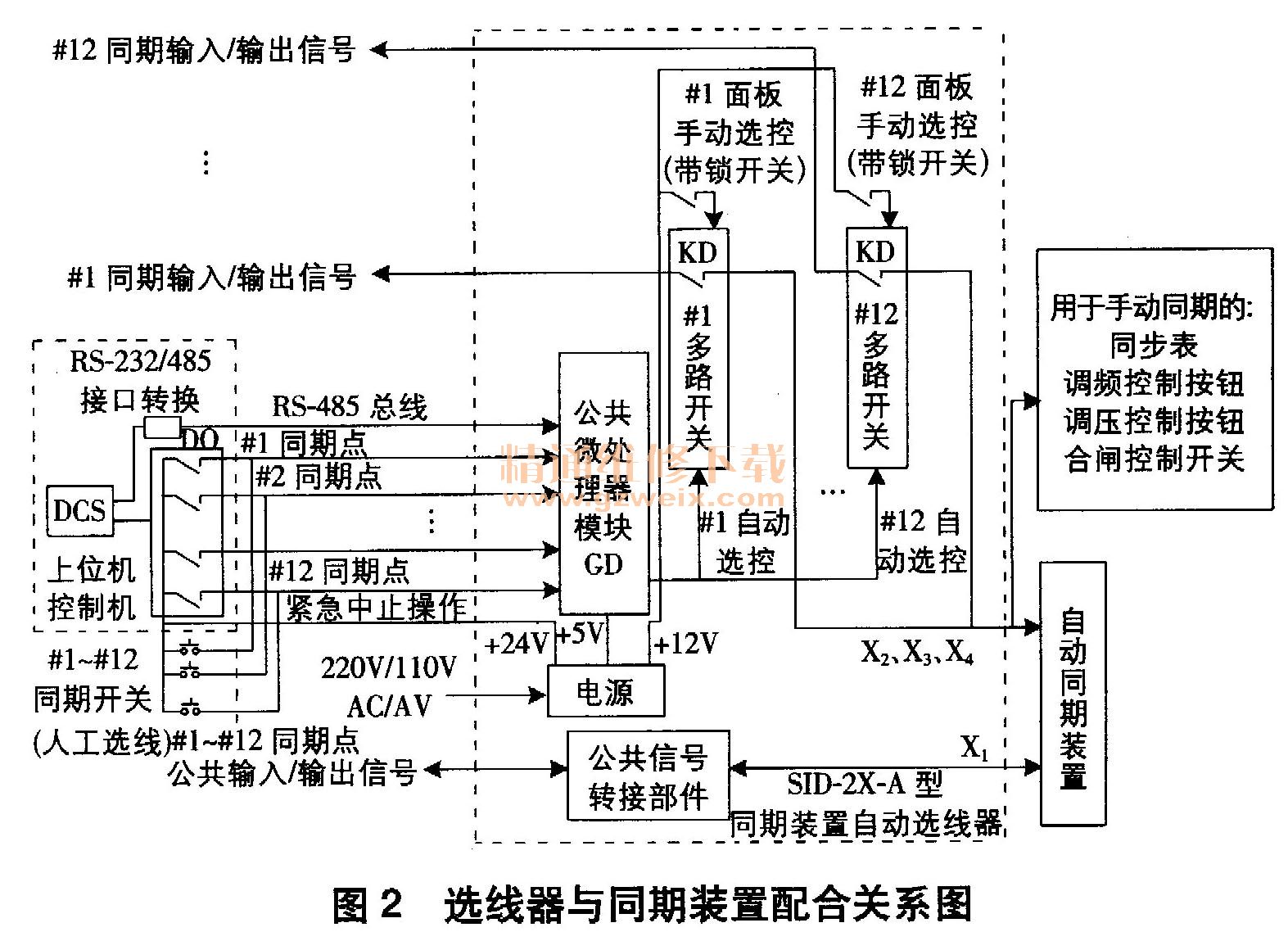

    通过上述分析，确认发电机同期装置必须具备实现3台断路器共5个同期点的选择、同期电压切换、自动准同期合闸等功能。为此，选用深圳国立智能电气SID-2CM-4同期装置与SID-2 X-A选线器组合的方式来实现发电机多点自动准同期并列功能。两者配合关系如图2所示。

    SID-2 X-A选线器由公共微处理器模块、多路开关、转接部件、拨码开关、方式选择开关、电源等部分组成。SID-2 X-A选线器在上电或自动方式下复位后首先自检，然后处于待命状态。当接收到由上位DCS或同期开关（按钮）送来的同期点选线开关量信号，或由RS-485总线发来的同期点选线信号，SID-2X-A选线器将立即响应，经判断是唯一且合法的同期点选择信号后接通相应的多路开关，然后对事先接入选线器的各同期电压进行选择，该同期点电压信号被送至自动准同期装置，启动自动准同期装置进行同期检定。
    2.3存在的问题
    虽然发电机现有的微机多点自动准同期装置运行可靠、功能强大，但不符合“微机自动准同期装置应安装独立的同期检定闭锁继电器”的要求，在并网过程中，一旦装置发生误动作，将会造成发电机非同期并列，因此需要增加单独的同期检定闭锁继电器。
