火电厂低压电气供配电管理及设备的安全运行
来源:本站整理  作者:佚名  2016-07-30 08:08:25

    摘要:本文在对火电厂低压电气供配电系统进行介绍的基础上,对当前火电厂低压电气供配电系统安全管理现状及存在问题进行了分析,并提出了具体防护措施。
    当前火电厂电气设备相关机组构成条件及功能更为复杂,电力系统安全性同低压配电设备安全管理密切相关,因此低压电气配电设备安全运行直接关系到电厂生产安全及电力生产效率。一旦低压电气供配电系统可靠性下降,就会给电厂造成严重经济损失,甚至导致人员伤亡。为此,必须对火电厂低压电气供配电设备采取应对措施,做好设备安全运行的管理及维护,才能确保电力系统的安稳运行及快速发展。

    1 火电厂低压电气供配电系统介绍
    1.1低压电气供配电系统设计原则
    对于火电厂,电力网工程规划及供电条件都可能对供配电系统造成严重影响。为确保供电安全,低压电气供配电系统在设计时需遵循如下原则:
    (1)供电应可靠,电能质量要保证,要满足用电设备的要求。
    (2)配电系统的接线应安装可靠、简单灵活、维护更便捷。
    (3)应重视用电负荷增长,给用电负荷预留一定余地。
    1.2低压电气供配电系统构成
    低压电气供配电系统主要包括下列设备:
    (1)变电设备主要包括电缆、电容器、变压器、接地、开关、导线、母线、支架等。
    (2)配电设备主要包括电缆、电线线路、接地装置、配电线路、开关等。
    (3)照明设备主要包括配线电缆线路、配电分析装置、配电箱、照明装置等。
    (4)备用电源与发电设备主要包括发电机装置、内燃机装置、开关器件、相关电气设备等。
    1.3低压电气供配电系统设备防护

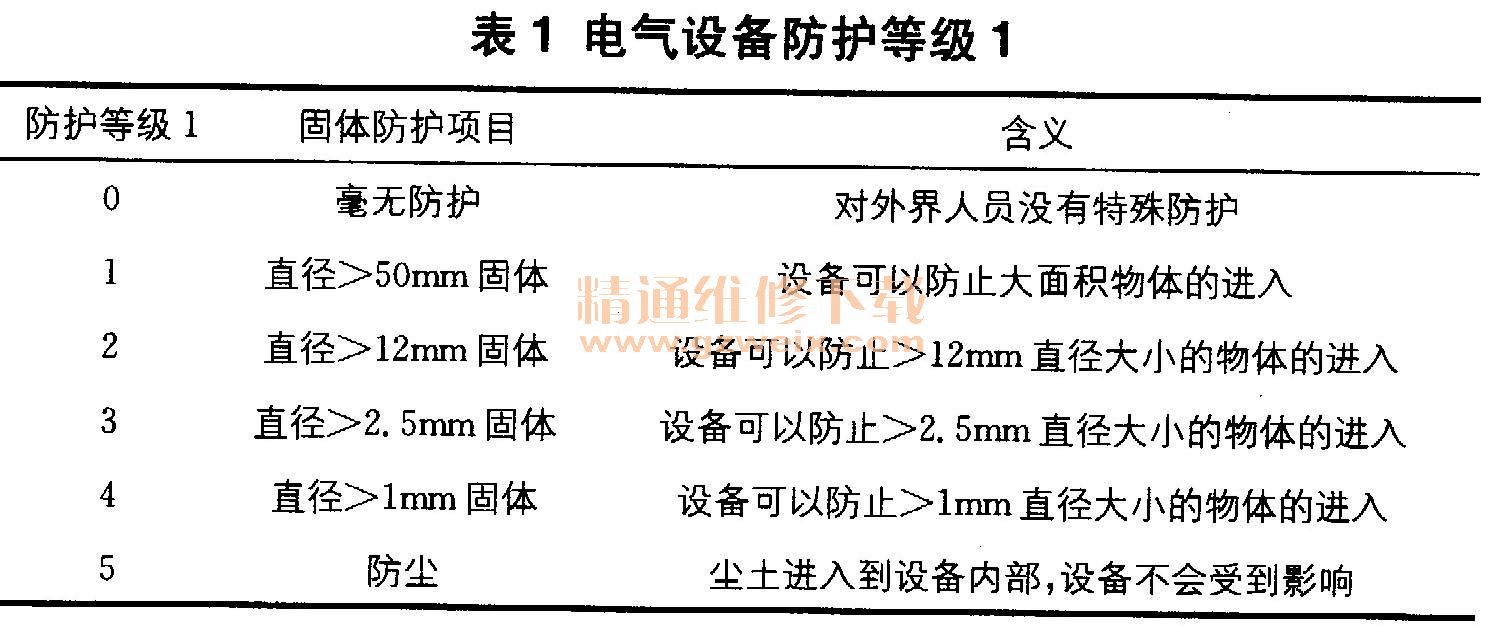

    电气设备主要通过外壳来实现对自身的安全防护。我国电气设备在外壳防护方面主要考虑:在运行过程中防止人体对电气设备内部带电部件及旋转部件进行直接接触,防止设备外壳内部进水。防护等级见表1、表2。



     从我国电气设备防护状况来讲,在电器、电机、电动工具、灯具、按钮、开关盒等设备中都已采用了上述防护型式。

    2 火电厂低压电气供配电系统安全管理现状
    对于火电厂,低压电气供配电设备工作性能是否良好同火电厂安全运行直接相关。但是火电厂内,低压电气供配电设备系统构成繁复、线路组成复杂,在购置、安装、使用及维护上的难度大,使得设备容易出现故障,影响低压电气供配电设备正常运行,甚至会给人体造成伤害。火电厂低压电气供配电系统的电气故障有以下几种:
    (1)漏电。漏电是我国低压电气供配电系统发生频率最多的电气障碍。一般情况下,火电厂低压电气供配电系统的线路即使在正常运行状态中也会有一定漏电流存在,这与线路间、线路同大地间因电气线路及用电设备间存在绝缘层而有电容有关。这种漏电流非常微小,不会对线路绝缘造成损伤,运行中不会有电火花产生。但是低压电气供配电系统线路上绝缘体的性能因某些因素而大幅度降低时,导体间、导体同大地间的绝缘体被破坏就会导致大量漏电现象出现。这种漏电分布不均,多集中在低压电气供配电系统一个或几个地方。
    (2)线路短路。对于火电厂,需要对低压电气供配电系统的电气线路进行定期维护检查,确保没有短路发生。一般情况下,低压电气供配电系统电气线路出现短路时,线路的回路电流会异常增大,短路处会出现强烈电弧及电火花,并产生大量热量,使导线内金属导体温度迅速升高,达到熔点时导线就会熔化,严重甚至会出现喷溅,造成导线外部绝缘层及附件易燃物燃烧,进而导致火灾。
    (3)线路过负荷。低压电气供配电系统线路过负荷多是由电气线路内不断增高的电流量超过了导线所能承受的安全电流量造成的。导线内流过的电流越大,导线内阻产生的热量就会越多。当导线的发热量超过了导线绝缘层所能承受的范围时,导线的绝缘层老化速度就会加快,严重时导线绝缘层及附件可燃物会燃烧,带来巨大火灾隐患。
    (4)线路接触电阻过大。对于火电厂,低压电气供配电系统电气线路的接触电阻为一稳定值,但是在不良因素影响下会出现大幅增加,最终影响系统正常运行,严重时会给系统带来安全隐患。如在低压电气供配电系统的不同电源线、电源线同相应保护装置、电源线同开关、电源线同大型用电设备结合处出现接触不良,线路局部电阻值就会突然出现大幅增加,流过结合处的回路电流产生的巨大热量会威胁电气线路的绝缘保护层,给低压电气供配电系统带来了严重火灾隐患。
