地区电网继电保护设备运行情况分析
来源:本站整理  作者:佚名  2016-07-30 08:19:12

    1 继电保护设备概况
    某地区供电公司截至2015年12月末,继电保护及安全自动装置共1319台,其中:线路保护712台、旁路保护7台、变压器保护119台、母线保护40台、断路器保护18台、安控装置11台、低频低压减载装置6台、电容器保护133台、母联/分段/备自投保护107台、站用变保护46台、故障录波仪48台、站用电备自投7台、合并单元31台、智能终端32台、网络报文分析仪2台。
    220kV系统继电保护装置及安全自动装置共有252台,其中:线路保护86台、断路器保护18台、变压器保护53台、母线保护20台、安全稳定控制装置10台、旁路保护2台、母联及分段保护7台、合并单元19台、智能终端16台、其他装置21台。110kV系统继电保护装置及安全自动装置共有274台,其中:线路保护126台、旁路保护3台、变压器保护40台、母线保护20台、母联/分段/备自投保护28台、安全稳定控制装置1台、合并单元12台、智能终端12台、其他装置32台。 35kV及以下系统继电保护装置及安全自动装置共有793台,其中:线路保护500台,旁路保护2台、电容器保护133台、变压器保护26台、其他装置132台。
    上述继电保护装置共有微机型保护装置1 319台,微机化率为100%。系统线路共有纵联保护156台,应用情况统计见表1、表2。

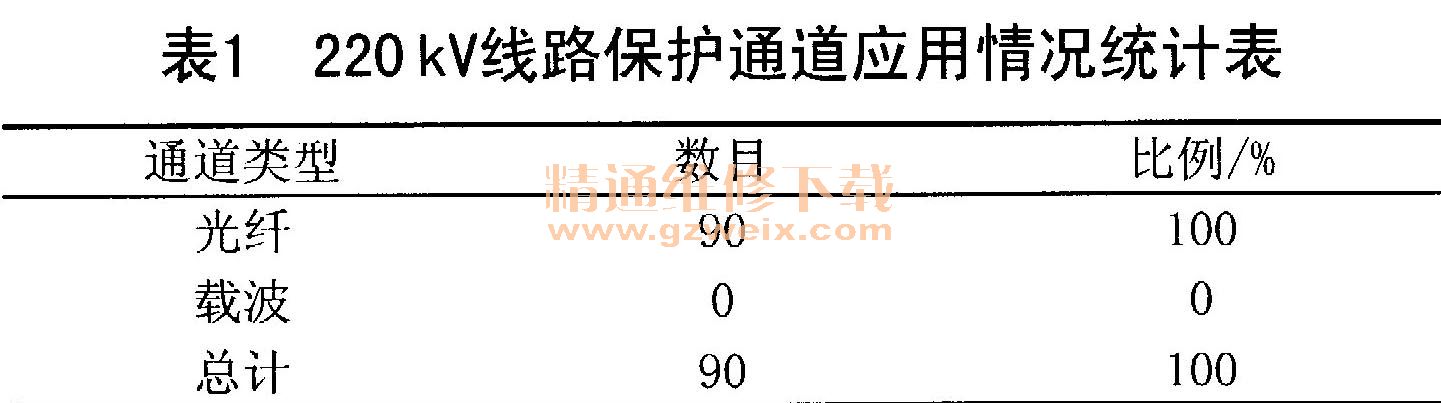

    表1  220kV线路保护通道应用情况统计表
    通过不断提高继电保护设备水平及专业化管理,该地区电网继电保护装置正确动作率100%9有效降低和抵御了各类事故对电网的影响,保障了整个电网安全稳定运行。全年保护及自动装置共计动作467次,正确次数467次,正确动作率为100%. 220kV及以上保护共计动作38次,110kV保护共计动作39次,110kV以下保护共计动作233次,自动装置共计动作157次,重合闸成功率72.97%。故障录波75次,完好率100%。

    2 继电保护设备缺陷情况
    随着电网建设及老旧设备的改造,电网保持快速发展,大量新设备及智能变电站的投入运行,继电保护设备总体运行水平不断提高,电网一、二次系统发生缺陷率逐步呈下降趋势。全年全网内继电保护装置共发生缺陷42条次,其中以220kV电压等级、线路保护发生缺陷最多,对电网影响甚大。
    2. 1按电压等级缺陷情况分析

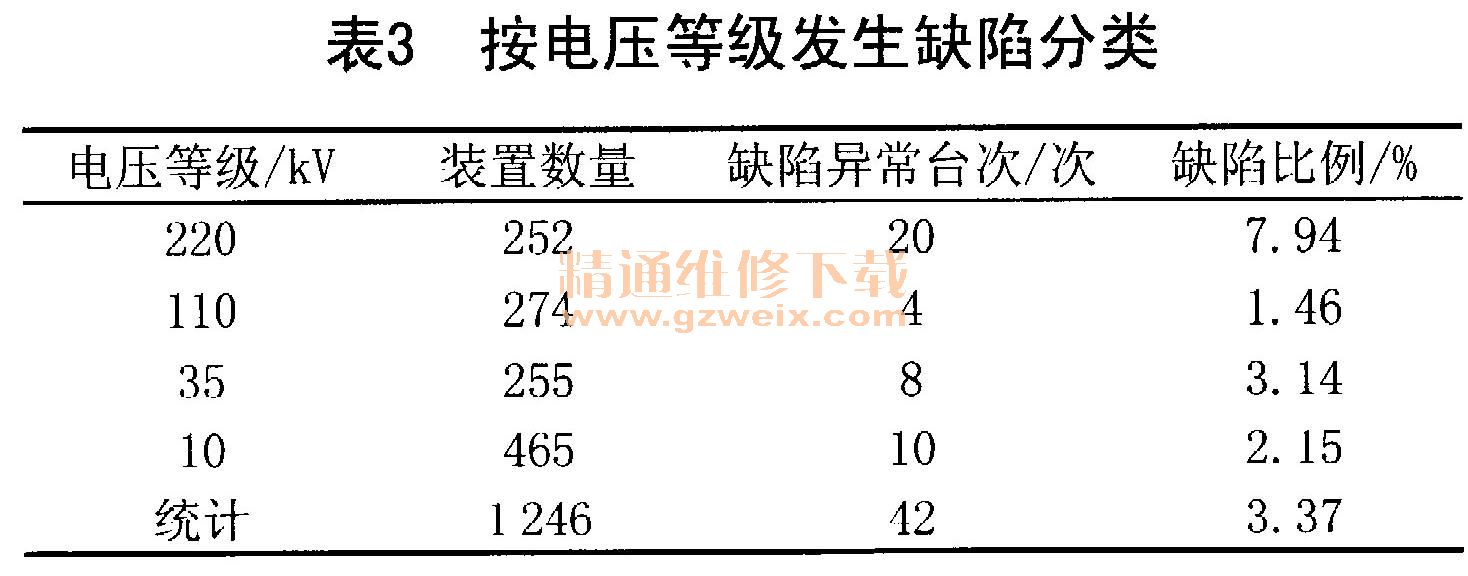

    按照电压等级缺陷异常情况统计(不包括故障录波器和保护管理机)见表3。从表中数据可以看出,220、35kV电压等级保护缺陷率较高,220kV设备主要表现在:(1)220kV线路设备光纤化率已100%,部分缺陷主要是因光纤通道引起。(2)220kV部分保护相对使用年限较长,保护装置及二次回路存在老化情况,表现在保护的液晶面板出现模糊和黑屏现象。35kV设备在保护调试、验收、年度检验中,通电调试、带电测试等项目及保护动作次数较多,加速了元器件的老化。

    2.2按保护类型发生缺陷分析

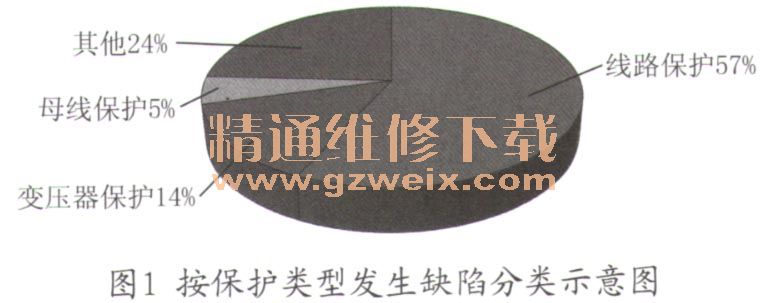

    从图1中可以看出,线路保护缺陷次数最多,一是部分线路保护设备相对使用年限较长,保护装置及二次回路存在老化情况;二是部分厂家的设备元器件老化严重,出现元器件故障的次数逐渐上升,三是通道引起的保护缺陷也在逐渐增多。

    2.3按器件发生缺陷分析
    按器件发生缺陷分类见图2,通过缺陷类型进行统计发现,随着微机保护装置的大量应用,保护装置本体发生缺陷的次数增大,电源损坏的比例最高,其次是元器件损坏。
