摘要:本文针对一起500kV线路非正常跳闸事故,分析500kV线路远跳远传原理,并提出此类事故预防措施,为相关类型的保护改造及反措提供参考。
随着输电网电压等级的逐步提高以及跨区域输电网的逐步建立,500kV线路的重要性日益凸显,其保护误动或拒动都会产生很大影响。本文将分析一起直流接地导致的500kV线路远跳动作事故,并提出此类事故预防措施,以确保电网安全稳定运行。
1 事故介绍
某500kV变电站某500kV线路配置2套光纤纵联电流差动保护和过电压及远跳就地判别装置(L90 + RCS-925A、RCS-931AM+RCS-925A)。某日天气阴雨,该线路一侧变电站L90纵联电流差动保护“收远跳信号”灯亮,其对应的RCS-925A远跳1动作,该侧线路开关三相跳开;对侧变电站L90纵联电流差动保护“发远方跳闸信号”灯亮,该侧线路开关均在合位;无其它保护动作信号。
2 远跳保护动作原因分析

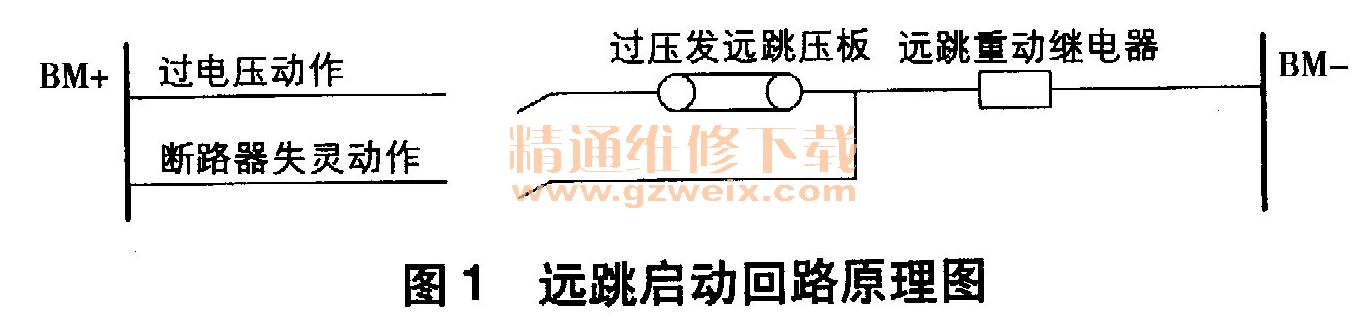

调取发信侧L90保护装置事件记录,发现“REMDTT L8A”(发远跳开人)和“DTT SENT”(发远跳信号)两元件在该日曾多次动作;该跳闸线路负荷较低,满足RCS-925A远跳就地判别装置的低有功功率判据而跳闸。查看监控机信号记录,发现该线路跳闸时发信侧站内曾多次出现直流接地并自动复归情况。停电线路后,根据远跳启动回路原理(如图1所示),检查发信侧L90远跳回路,发现L9。远跳重动继电器正电端处断路器失灵发远跳电缆线芯因焊接电缆屏蔽接地时破损与屏蔽层接触而接地。而在阴雨天气,该站内其它正电侧电缆线芯接地。由此造成两点接地,促使远跳重动继电器动作,并在线路有功功率偏低满足RCS-925A远跳就地判别装置低有功功率判据后出口跳闸。
L90远跳重动继电器为高阻型继电器,即使该继电器正电端接地,也无法使负电位降低,因此直流在线监测装置无法监测到此处发生直流接地故障。若此处永久性接地,则在过电压及断路器失灵动作时可能导致无法启动该远跳重动继电器,故障只能依靠线路后备保护切除,从而导致故障影响范围扩大。
3 预防措施
根据事故分析结果,针对设备实际情况及远跳原理,提出以下解决方案。
(1)改进电缆二次施工工艺,用铰接方式连接二次电缆屏蔽接地线,同时采用聚氯乙烯带进行缠绕,确保连接可靠。
(2)将L90远跳重动继电器更换为电网公司认证的大功率反措继电器,其必须满足“所有涉及直接跳闸的回路应采用动作功率不低于5W的中间继电器,且其动作电压在额定直流电压的55%~70%。这样,一方面可解决其正电端直流接地后电位无变化导致的无法监视问题,从而降低了继电器拒动、误动风险;另一方面可避免此处接地时交流回路接地导致继电器误动。
4 反事故措施
RCS-925A远跳就地判别装置有补偿过电压、补偿欠电压、电流变化量、零负序电流、低电流、低功率因数、低有功功率等辅助判据,各辅助判据由整定方式控制字决定是否投人,由于各辅助项判据间是“或”关系,因此无法从辅助判据方面增强该装置的可靠性。根据纵联电流差动保护装置说明书中的远跳启动出口逻辑判据,该装置出口均为“启动三相出口跳闸继电器,同时闭锁重合闸”。因此,提高RCS-925A远跳就地判别装置动作可靠性,可考虑采用以下方式解决。
(1)单独引出纵联电流差动保护装置的远跳功能,驱动相关独立的继电器,让其通过独立节点出口驱动相应断路器的操作箱TJR继电器。这样,在220kV线路中,纵联电流差动保护装置既可实现三跳,也可实现闭锁重合闸功能,且不影响其远跳功能;在500kV线路中,用纵联电流差动保护装置远跳出口节点替代原远传开出节点,当纵联电流差动保护装置投人“远跳受本侧控制”方式时,相当于在原远传回路中串联了电流变化量的判据,且不影响其远跳保护功能。

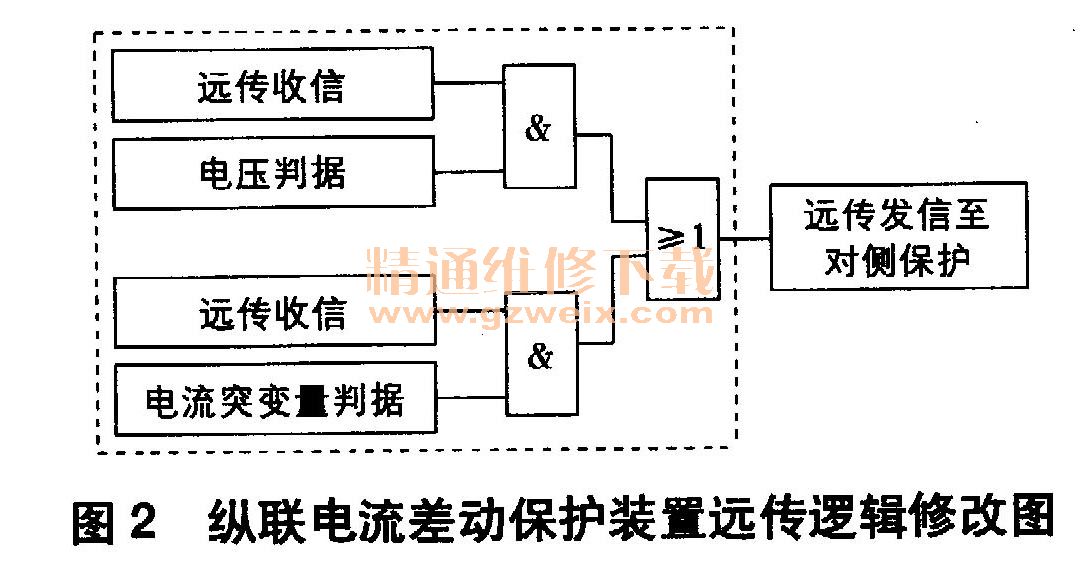

(2)不改动相关回路,仅在纵联电流差动保护装置远传逻辑中增加相应的电流或电压突变量逻辑判据(如图2所示)。只有在纵联电流差动保护的远传开入与突变量逻辑判据同时满足时,纵联电流差动保护才向对侧发信。该方法不仅可有效防止直流两点接地及交流串入直流回路后,纵联电流差动保护装置不经判据的远传开出引起远跳及就地判别保护不正常动作,还可防止误操作或保护误动。
5 结束语
在电力系统稳步发展的今天,保护装置及二次系统逐步变化,尽管制定了一系列的保护配置原则、设计规范,但是保护装置自身的差异化仍会导致一些问题。对此,需不断学习,更加细致地工作,将问题解决在试验阶段,才能更好地保障电网的安全稳定运行。
