2 风电场电能质量数据自动分析软件设计
针对上述问题,文中设计并开发了与较常用的仪器Fluck1760相匹配的数据自动统计分析软件,可以实现对仪器测量数据按照《风电场功率调节能力和电能质量测试规程》(Q/GDW 630-2011)要求进行数据的统计分析,并可以自动生成测试报告,大大提高了风电场无功调节能力和电能质量现场测试工作的效率。
2.1总体设计思路

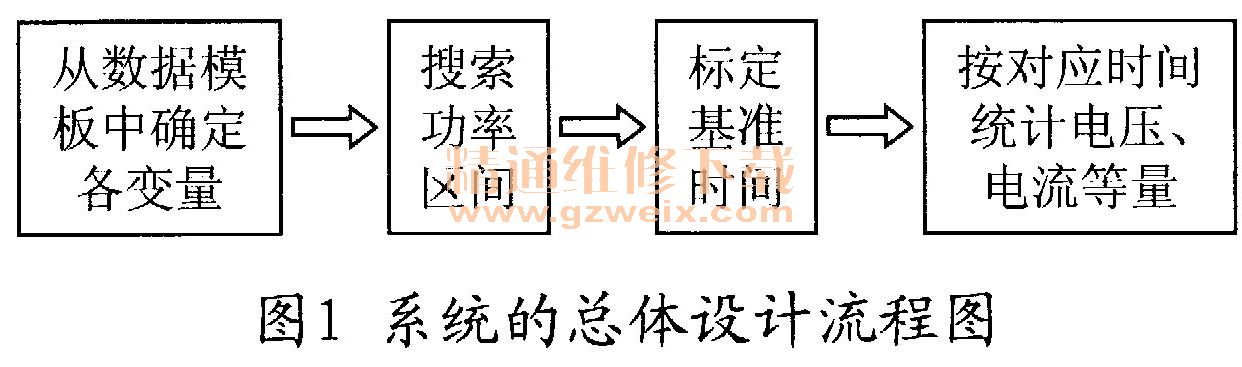

图1为软件的总体设计思路流程图,首先从数据模板中确定各变量,然后通过搜索功率区间,标定数据点的基准时间,最后按照对应的时间对原始数据进行统计分析。
2.2数据格式分析及接口实现
2.2.1国网公司标准要求测试报告格式
按照国网公司《风电场功率调节能力和电能质量测试规程》(Q/GDW 630-2011)中对测试报告格式的要求,在测试报告中应包括:出风电场无功功率、有功功率相对于并网点电压的变化曲线,风电场单独引起的长时间闪变值,背景电压总谐波畸变率和各次谐波电压,以及风电场引起的谐波电流、电流总畸变率和间谐波电压的最大值。
2.2.2仪器设备测试数据格式分析
目前,市场主流的便携式电能质量测试工具以N 1 uck1760最为典型,基于现场测试仪器的实际情况,选择Fluck1760对风电场进行现场电能质量的测试,为了适应国网公司的新标准要求,并特定分析Fluck1760的数据导出格式,以实现开发的数据自动统计分析系统Fluck1760建立无缝接日。
3 风电场电能质量数据自动分析软件开发
3.1软件开发环境
文中采用目前最流行的Windows平台应用程序开发环境MicrosoftVisual Studio 2010:VisualStudio(微软公司推出的开发环境),系统框架设计采用NET Framework4.0。
3.2软件界面

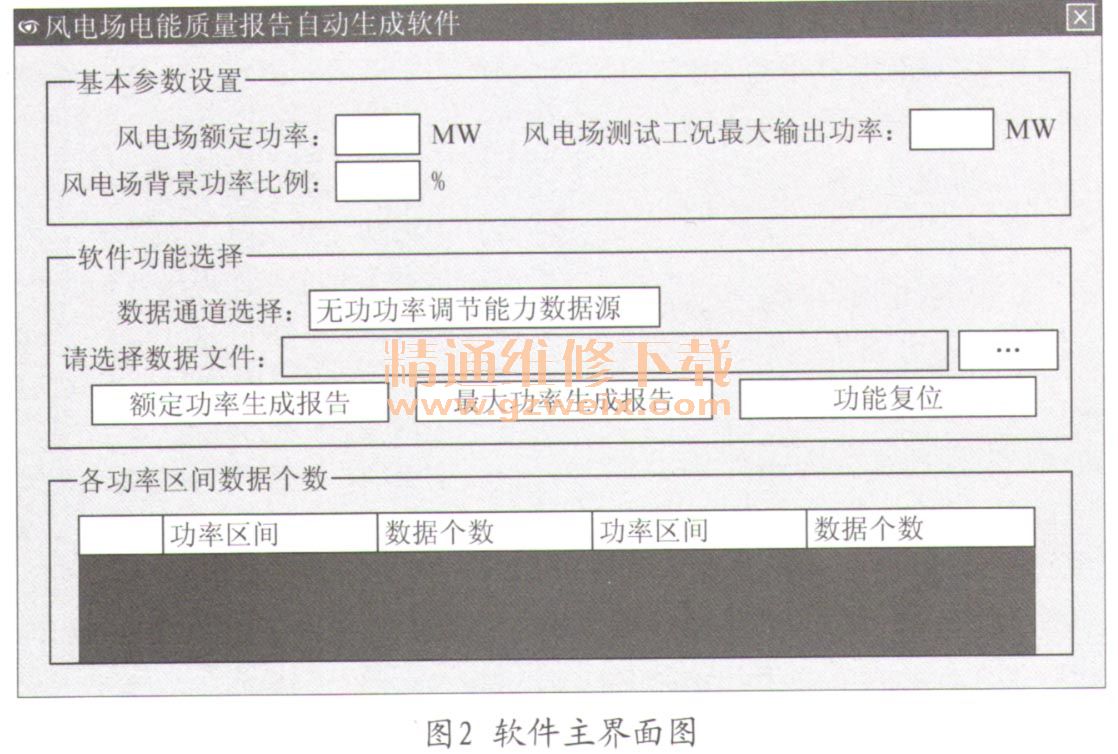

软件界面分为基本参数设置、软件功能选择和结果显示三个部分,图2为软件主界面。
3.2.1基本参数设置
基本参数设置包括:风电场额定功率(MW)风电场测试工况最大输出功率(MW)、风电场背景功率比例(%)。风电场背景功率比例(%)是为区分风电场并网发电风机占总容量的比例,视为风电场运行电网的背景工况。
3.2.2软件功能选择
软件功能选择包括:数据通道选择、数据文件选择、计算功能及方式选择等模块,主要用来实现数据通道、数据文件、报告生成和功能复位等功能。
3.2.3结果输出
该系统按照不同的要求,对10min数据和1min数据进行10%功率分段计算和统计。在显示区可以看到功率区间0~10%、10%~20%、90%~100%及各功率段下对应的采集数据个数,用来检验软件统计数据源是否有效。
3.3系统功能
3.3. 1原始数据获取
原始数据的获取方式包括:无功功率调节能力数据源和电能质量测试数据源。其中无功功率数据源要求:风电场按照并网点电压恒定方式运行,在风电场输出功率0至额定功率80%,以额定功率10%为区间,每区间至少收集10个1 min数据系列。电能质量测试数据源要求:在风电场停运时,测量24h的并网点电压总谐波畸变率、各次谐波电庄。风电场正常运行,输出功率从0到额定功率的100%,以10%的额定功率为区间,每个功率区间、每相至少收集风电场并网点5个10min时间序列瞬时电流测量值和瞬时申压测量值。
3.3.2数据自动统计分析及报告自动生成
选取合适数据源后,可按照相关国家标准要求的格式自动进行数据统计分析,并生成数据报告。
