摘要：本文针对传统变压器套管试验、检修过程中存在的费时、费力、易发生高空坠落等问题，研制出一种变压器套管检修安全梯。实践证明，该装置有效改善了变压器套管检修试验的方法，缩短了作业时间，保证了作业人员安全，提高了供电可靠性。

    0 引言
    套管作为变压器的主要附件，用于外接引线支撑和绝缘。鉴于套管外瓷绝缘爬电距离不断地增加，为保证套管的绝缘和防污闪能力，套管外露垂直高度也随之增加。在常规检修试验和检修工作中，传统方法只能使用斗臂车或人工直接攀爬套管等，存在局限性。为此本文结合现场工作经验，提出研制一种变压器套管检修安全梯，该安全梯结构简单、携带轻便、安装快速、不与套管接触从而避免损伤套管，适用于不同厂家的套管，且作业平台能折叠，便于运输与搬运，可提高劳动效率，保障人身设备安全。

    1 存在的问题
    在变压器套管检修维护过程中，斗臂车的前期准备时间长、工作效率低，且有时受变电站接线方式、地形、距离的限制，工作现场不能使用斗臂车；若人工直接攀爬套管，则需将脚尖伸入套管瓷裙缝隙登高作业，脚底受力面积小且不稳定，安规中也明确规定安全带不准挂在套管等不牢固的物件上，这不仅有一定的安全隐患，还给工作人员心理上造成恐慌，容易造成人员滑脱的工伤事故，因此需要研制一种变压器套管检修专用工具。

    2 研制思路
    根据上述分析，研制了变压器套管检修安全梯。用于变压器的检修试验，该装置应满足两个条件：一是具有安全、通用性，携带安装便捷；二是可减少检修人员数量，降低作业时间。变压器套管检修安全梯要实现以下几方面功能。
    （1）安全性。当检修人员工作时，装置不能晃动、更不能倾斜。
    （2）通用性。针对不同型号的变压器，装置应可用于其套管的检修试验工作。
    （3）装置结构简单、重量轻，能拆分为不同的部分，方便携带和安装。
    （4）装置不靠在瓷瓶上，工作过程中不碰伤和刮伤瓷瓶。

    3 检修专用工具的研制

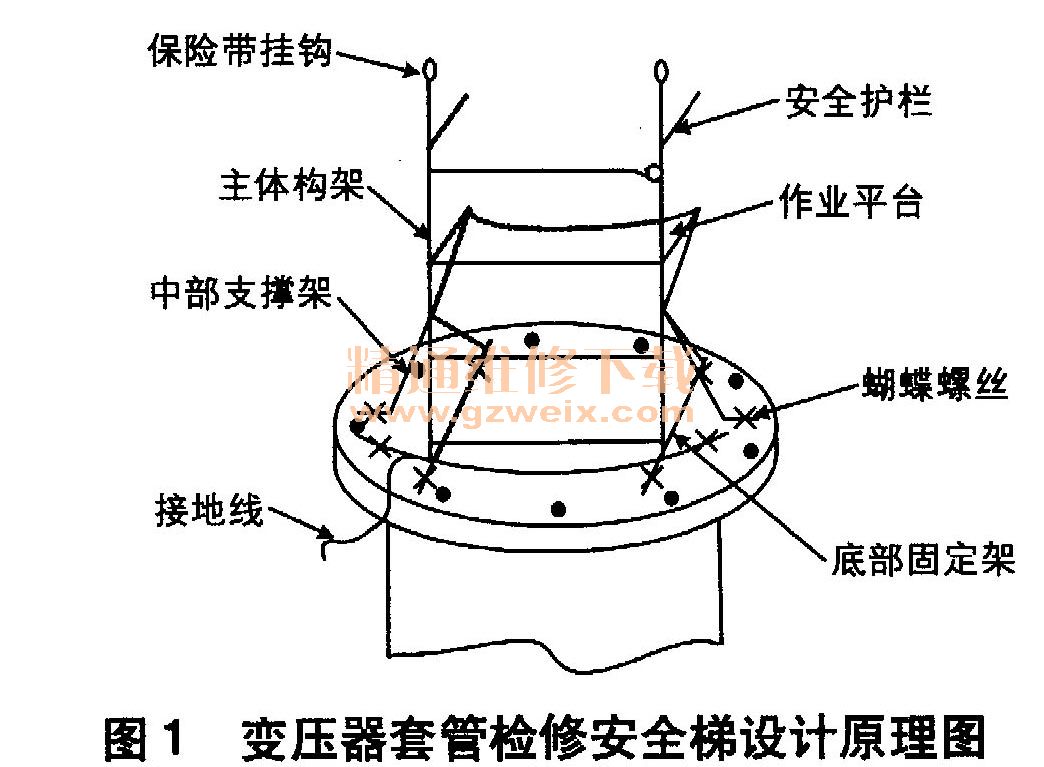

    变压器套管检修安全梯设计原理如图1所示，结构如图2所示。变压器套管检修安全梯分为可拆卸的三部分，即底部座钳及卡钳、安全梯本体、作业平台。装置通过底部的2个座钳及2个卡钳牢牢固定在变压器升高底座上，利用座钳钳臂上拉杆的拉力增强钳臂与升高底座的作用力。安全梯本体通过轴销固定在座钳上，由卡钳与中部支撑杆相连来支撑，顶部设有保险带挂环。作业平台和安全护栏分别位于安全梯本体的中、上部：作业平台与安全梯本体铰链，能折叠放置；安全护栏垂直于安全梯本体平面。



    （1）底部座钳及卡钳：钳臂是主要的增力部件，借助安全梯本体及检修人员的重力，利用杠杆原理将装置牢牢固定；钳爪、钳体上各有1组牙板，牙板上有呈V型槽的齿，通过减小接触面来增大座钳与升高底座间的摩擦力；检修人员未攀登安全梯时，可利用座钳尾部螺纹拉杆的拉力将安全梯固定。
    （2）安全梯本体：采用环氧树脂，其耐腐蚀性好、材质轻，便于搬运，安装密度仅为钢材的1/4，而绝对强度超过钢材；固化后的环氧树脂具有良好的绝缘性能，且不易碰伤瓷瓶。
    （3）作业平台：与安全梯本体铰链，利用安全梯本体上的斜撑支撑固定，且斜撑可拆卸，从而可使作业平台展开或折叠，便于运输和搬运；贴近瓷瓶的一侧带有圆弧形缺口，从而不会碰伤瓷瓶；上部装设纵向和横向的安全护栏，以保证检修人员的安全。

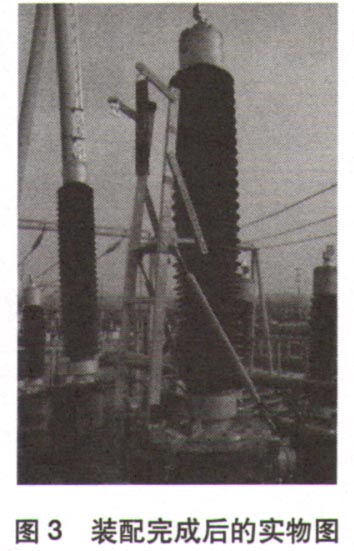

    装配完成后的变压器套管检修安全梯实物如图3所示。
