摘要：本文针对电气接地技术是确保电气电子厂房电气设备安全防护、电子设备正常工作、性能试验顺利进行的重要措施，介绍了配电系统接地、防雷接地、试验系统接地、屏蔽接地、防静电接地及接地的实现。

    接地技术是应用最广泛的电气安全措施之一，也是电气设备安全的核心技术，广泛应用于工业、电力、电气电子产品制造等行业。在电气电子厂房中，需要进行电子和电气产品的装配和出厂试验，其中用到的工位器具和设备很多，特别是电气试验过程中使用的仪器种类繁多，若接地不到位或不符合要求，则发生接地故障时很容易引起工作人员触电危险，试验过程也极易受到各种信号干扰，影响试验的准确性和生产的顺利进行。本文结合电气电子产品的生产和试验中的经验，研究了厂房电源系统接地、防雷接地、试验系统接地、屏蔽接地、生产区域防静电接地的原理及应用注意事项。

    1 配电系统接地
    系统接地一般应用于三相交流电力系统中，将配电变压器二次侧中性点接地，进行工作接地后能抑制二次侧异常电压上升，从而保证二次侧工作电压的稳定性。低压配电系统按照接线方式可以分为TT型、TN型（TN-C、TN-S、TN-C-S）、IT型。这三种类型中第一个字母表示电源侧的荷地关系，“T”为直接和大地相连；第二个字母表示电气设备的外露可导电部分对地关系，“T”表示电气设备外壳直接和地相连，与电源的地不直接相连，“N”表示电气设备外壳导电部分直接和电源系统接地点或与其引出的导体连接。

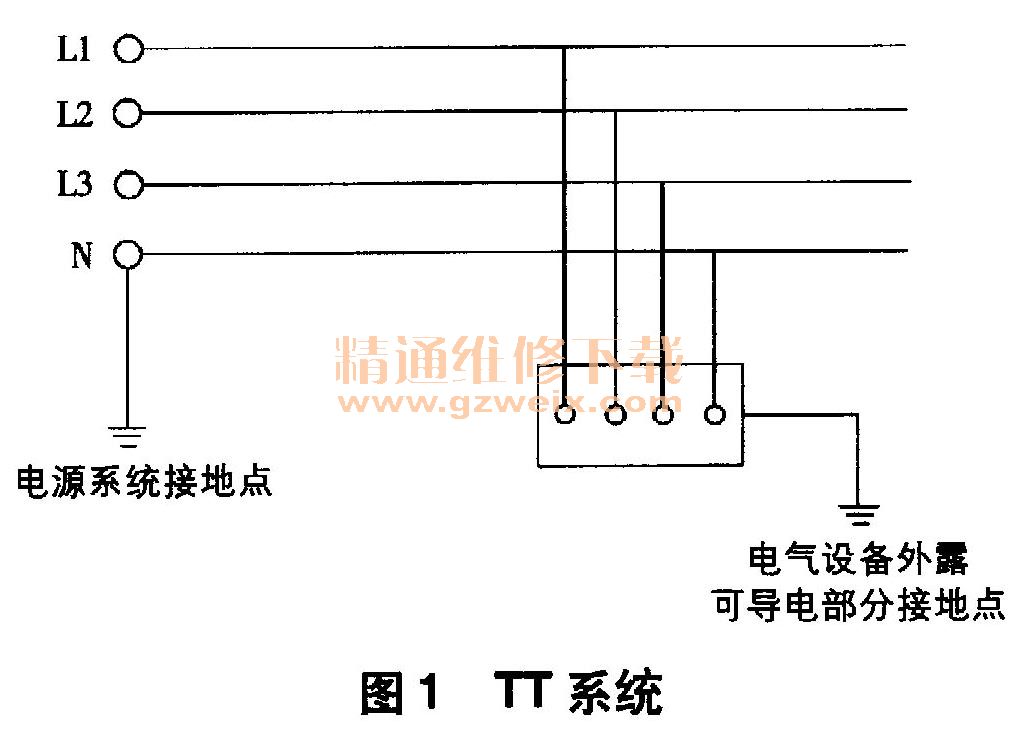

    TT系统框图如图1所示，配电变压器二次侧绕组中性点直接接地，电气负载上的外壳金属导体和大地直接相连。

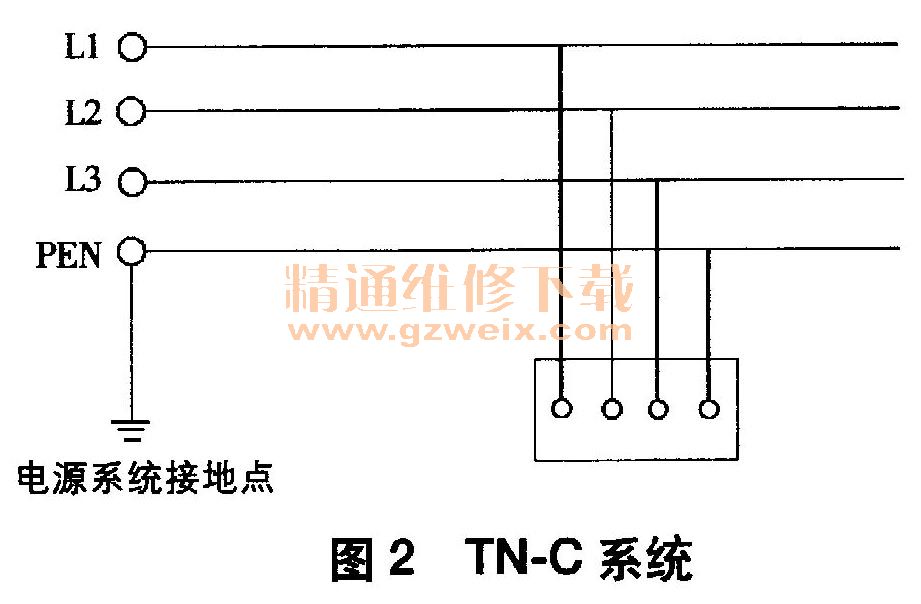

    TN系统为配电变压器二次绕组的中性点直接接地，而电气负载设备的可导电外壳和系统的零线相连，即三相四线制系统中的保护接零。根据中性线和保护线是否合并，将TN系统分为TN-C、TN-S和TN-C-S系统，如图2、图3所示。



    TN-C系统电源变压器中性点接地，设备外露的导电部分与中性线连接，其特点为系统内的PE线和N线是一根线，工作零线兼做保护地线，称为PEN线。该系统的优点是投资少，节省一条地线；缺点是三相负载不平衡或保护中性线断开时，会导致用电设备的金属外壳带电，容易引发触电事故。
    TN-S系统的工作零线N和保护线PE在全系统内完全分开，其特点为采用三相五线制供电，比TN-C系统多一根线。该系统优点为PE线和N线分开，正常情况下PE线没有电流流过，N线的断开也不会影响PE线的保护作用，安全性高，但是投资稍大。
