3.1 ZNJL型智能压板工作原理

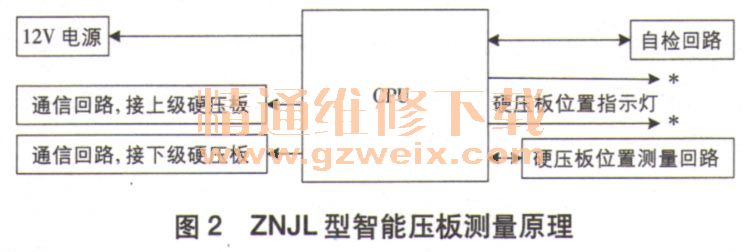

    ZNJL型智能压板外观如图1所示，测量原理如图2所示。ZNJI、型智能压板采用非电量测量原理，本身测量部件与强电出口回路部分完全隔离后整合于一块压板模具上。当智能出口压板投退时，通过连接片的位移变化，进而改变压板自身的测量部位中感应线圈的磁通量，压板上的信号处理器通过传感器把磁通量的变化转换成高低电平的信号变化来反映压板投退状态圈。在不影响原有跳闸出口回路的情况下，装置准确识别压板的投退状态，实现对压板投退位置的监视。该智能压板具有LED提示功能，能根据闪烁的状态灯直观判断压板投退位置状态，为检修、运行提供便利。



    3.2 智能压板管理器
    智能压板管理器构成如图3所示。智能压板管理器采集智能压板投退状态信息，并响应稳控装置召唤命令，将现场压板状态信息上传至稳控装置，接收并执行稳控装置下发的各类指令。该管理器可实现压板投退预演功能，在稳控装置上实现投人逻辑预演，并下传至压板，在压板上予以提示（预演成功后需要投退压板的LED闪烁），避免人为因素造成的压板误投退。

    3.3稳控装置对智能压板的状态监控
    ZNJL型智能压板采用12V高压总线方式与智能压板管理器相连，智能压板管理器通过RS-485网络与稳控装置相连。与稳控装置接口的每条RS-485总线可管理255个智能压板管理器；每个智能压板管理器可管理81个智能压板。智能压板的硬件完全相同，因此无需配置地址，智能压板管理器只需设定本屏柜压板总数和RS-485子节点地址即可。
    稳控装置通过电厂调度数据网上传至西北电网调度主站，稳控装置人机界面与网调主站可共同监视智能压板的投退状态，可避免跳闸出口压板的误投和漏投，保证了稳控装置的准确性和可靠性。

    4 效果评价
    京能宁东电厂率先于2012年12月实施了稳控装置压板智能化改造，真正实现了银东直流西北侧安稳系统主站对电厂稳控装置跳闸出口压板状态的实时监测，确保了稳控装置“允切压板”和“跳闸出口压板”投退状态的一致性，确保在收到切机指令情况下可靠地将机组切除，保证系统快速恢复稳定。

    5 结束语
    配合电网对电厂稳控装置进行智能化压板改造，有效地防止了继电保护及自动装置拒动事故的发生，既保证了电网的稳定，也保证了电厂机组的安全；此外，还实现了西北电网对稳控装置统一的接人和管理，实时掌握现场稳控系统及装置的运行情况，对提高西北电网的安控管理水平具有重要意义。
