摘要:随着智能变电站的快速推进,迫切需要尽早解决建设过程中发现的继电保护相关问题,以确保建设规划的顺利实施和电网安全稳定运行。从SCD配置文件在智能变电站中的重要地位出发,分析了SCD文件管控在技术方面、管理方面的现状和存在的困难,提出SCD可视化技术、基于CRC校验码的SCD文件管控技术以及基于全模型文件的SCD文件管控技术,从“离线、实时、在线”三方面有效实现了变电站SCD文件的闭环管控。
智能变电站系统配置描述文件简称为SCD (System Configured Description)文件,即全站唯一的系统配置文件,该文件描述了智能变电站全部智能电子设备(简称IED)的实例配置和通信参数信息、IED之间的联系信息以及变电站一次系统结构等配置信息。
以SCD文件为核心的配置文件利用变电站配置语言(简称SCL)建立智能变电站的分层信息模型,依据变电站实际情况描述了智能变电站分层信息模型中的逻辑节点LN、数据DO、数据属性DA以及ACSI服务,通过配置文件的传递实现不同厂商智能设备的配置信息交换,最终实现多类型智能化设备在变电站内互联互通和有机组合。
智能变电站SCD文件配置正确与否、有无变动可直接影响继电保护功能的正确性,因此SCD文件是智能化变电站系统继电保护功能实现的基础。
1 SCD文件管控现状分析
1.1技术方面

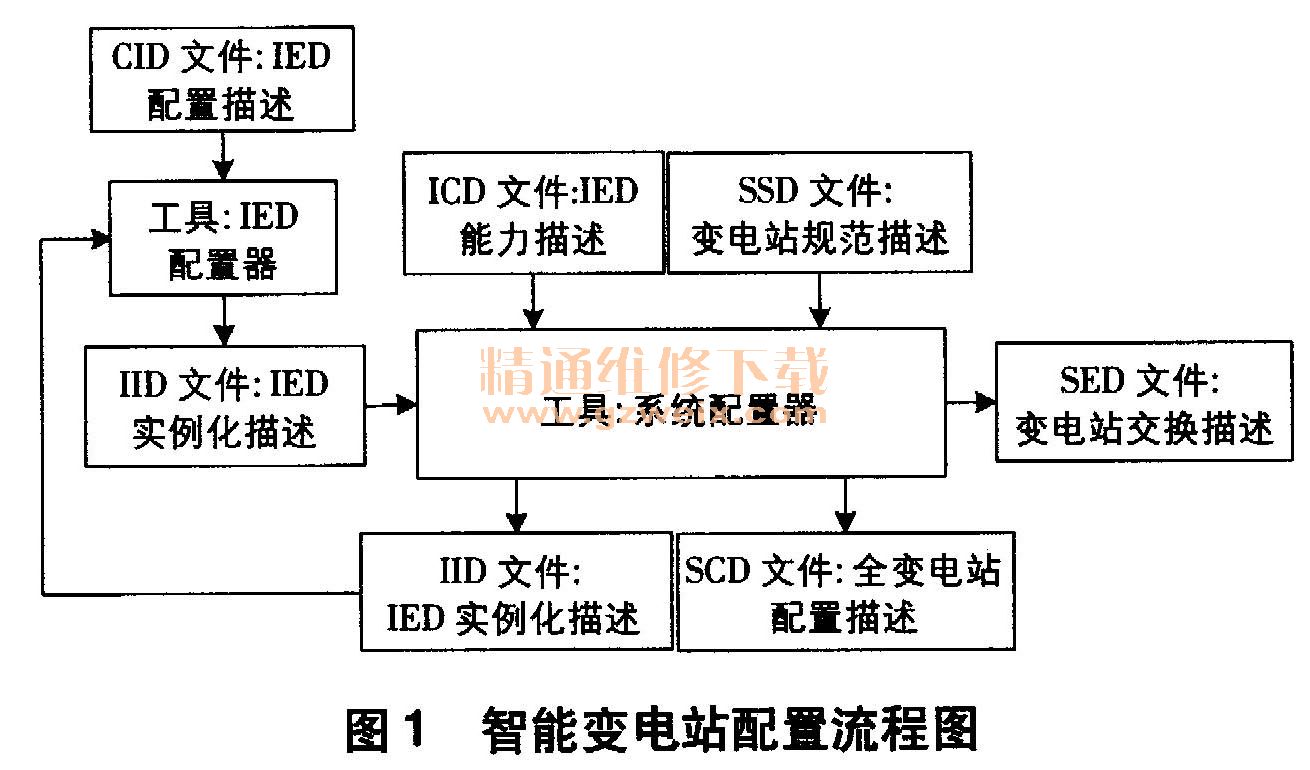

智能变电站配置工具分为系统配置工具和IED配置工具。系统配置工具将ICD文件、SSD文件导人后,完成IED通信地址的分配、IED实例的创建、各IED之间的数据交互配置、逻辑节点和一次设备的关系绑定,最后生成包含全站配置信息的SCD文件,配置的修改在SCD文件版本修改信息内描述。SCD文件生成后,IED配置工具负责提取SCD文件中与本IED相关的信息生成CID文件,并通过工具下装到具体的IED设备。配置流程如图1所示。

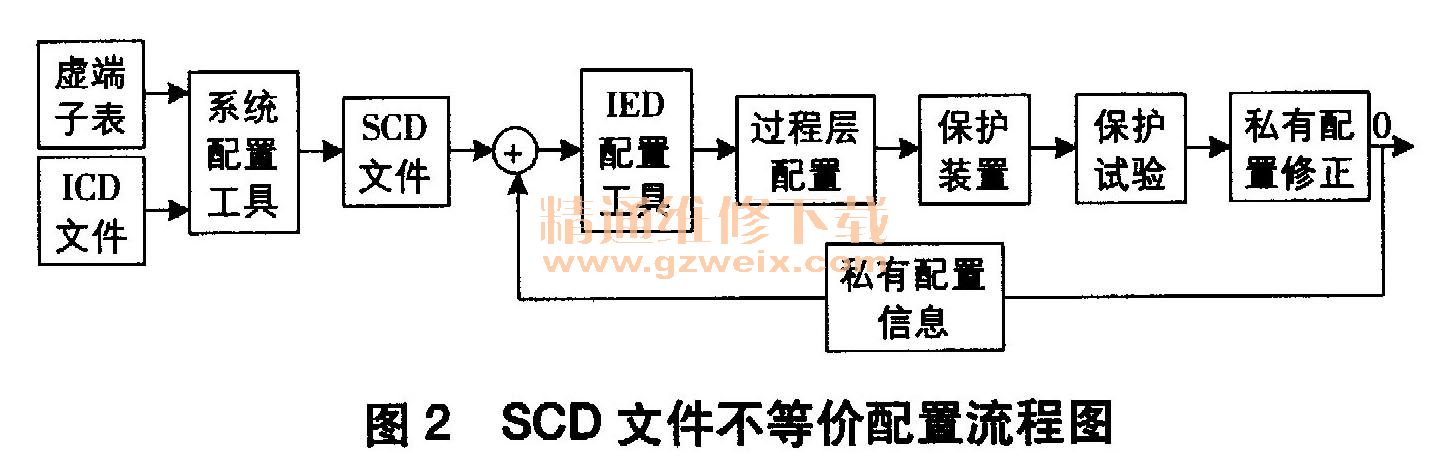

现阶段,由于装置的虚回路配置信息包含了厂家部分私有信息,因此系统集成商在完成SCD组态配置后,由各设备厂家利用自身系统配置工具对自身装置插件、端口进行单独配置,私有信息配置处于SCD文件之外,如图2所示。
1.2管理方面
在智能变电站建设初期,全站SCD配置文件起到了统一规范变电站IED设备及系统配置的作用。随着智能变电站建设快速推进,SCD文件的管理重心也逐步从支持统一建模和变电站系统搭建向支持设备运维和二次回路有效管控延伸。
目前,SCD文件的管理模式主要以离线分散管理为主,现场SCD文件变动缺少跟踪与记录,SCD文件离线存储版本较多且分散,SCD文件的变动主要依靠人工管理,文件正确性和唯一性很难得到保证。由于设计单位、系统集成商、各IED厂家工具不统一,因此有关配置文件的提交和信息修改需要反复比较多次后方趋于稳定,问题定位和修正较为困难。
1.3全寿命周期内管控难点
智能变电站设计、施工、验收、运维、改扩建各阶段遇到的问题和难点主要体现在以下几方面。
(1)设计阶段:图纸设计模式无法实现二次虚拟回路的设计和配置的有机结合;设计和配置工作重复且无法自动关联。
(2)施工阶段:智能变电站二次资源种类多,缺乏统一管理手段;基建环节设计和配置信息沟通不顺畅;二次厂家主导配置,维护混乱,导致二次图纸配置、管理难度大;集成商与各分系统厂家配置工具及配置方法不统一,SCD文件随调试过程改动频繁。
(3)验收阶段:虚拟二次回路验收检查无法直观可视;验收发现问题及整改需要依靠配置文件检查,问题定位难度大;验收新发现问题需通过SCD配置文件改动实现,无法保证全站功能不受影响。
(4)运维阶段:继电保护二次回路关键信息分散在全站SCD文件内,按回路检查配置正确性缺乏有效手段,发现寄生回路的难度大大增加;虚拟二次回路使得传统继电保护管理模式难以适应智能变电站技术需求;各专业单位较难独立开展专业工作,需要集成厂家支持。
(5)改扩建阶段:SCD文件至装置配置参数生成过程不直观可视,难以判断全站配置变更影响到的IED设备范围;配置文件改动有效性的验证涉及全部关联运行设备停役,对系统持续供电影响大。
智能变电站在应用面向对象建模技术及抽象通信服务技术基础上,实现装置及虚拟二次回路灵活配置、提高IED设备的互操作性和信息共享能力的同时,原有常规物理二次回路检查、验证及试验方法适用性大大降低,使得智能变电站继电保护设备及其回路全寿命管理困难。
