智能变电站配置文件管控系统总体功能的实现包括以下几个步骤。
    （1）用户通过配置文件管控系统上传全站SCD文件；管控内核模块解析系统配置文件，并对提交的系统配置文件进行语法、语义校验。
    （2）管控内核模块将校验结果返回给用户展示模块，若校验成功则提交给CRC校验模块，否则用户展示模块提示区域用户无效的系统配置文件，并返回具体的校验出错信息。
    （3）CRC校验模块计算CRC校验码，并将计算结果返回给管控内核模块，同时由管控内核模块生成虚端子图形后返回给用户展示模块；配置文件管控系统生成系统配置文件的版本信息，并连同提交的系统配置文件、CRC校验码、虚端子图形文件进行存储归档。
    （4）管控单元导人SCD文件，由继电保护专业人员进行虚回路配置的可视化校对，确认无误后转化为运行版SCD文件，管控单元读取SCD文件中所有IED CRC以及SCD CRC
    （5）二次设备厂家使用自己的IED配置工具，通过管控单元的FTP文件服务导人运行版SCD文件，生成装置的过程层配置文件并下装到装置，进行过程层调试。发现虚端子配置问题时，继电保护专业人员通知系统集成商，并由系统集成商使用系统配置工具修改虚端子映射表，升级SCD文件。
    （6）管控单元导人升级后的SCD文件，由继电保护专业人员进行虚回路配置的可视化校对，确认无误后转化为最新版SCD文件，管控单元读取最新版中所有IED CRC以及SCD CRC。管控单元输出最新运行版SCD文件配置升级报告。根据配置升级报告，需进行装置配置升级的二次设备厂家通过管控单元的FTP文件服务导人最新版SCD文件，重新下装和调试配置升级的装置。
    智能变电站配置文件管控系统的实时管控功能如下。
    （1）在线判断装置虚回路配置CRC与SCD文件中该装置虚回路配置CRC一致性功能。
    （2）在线记录装置虚回路配置下装时间功能，虚回路配置CRC一致条件下，一次以上的下装时间的改变，将产生告警记录。
    （3）在线显示全站虚回路通信图和间隔虚回路信号图，刷新装置运行状态、通信链路状态、压板位置和信号值。
    2.3基于全模型的智能变电站二次设备在线监测
    在现有实际工程的SCD文件中，SCD文件既没有一次设备模型，也没有交换机模型等信息。目前，智能变电站SCD中缺乏SSD文件、一／二次设备的关联模型、交换机模型，缺乏逻辑通道（端口）与物理通道（端口）的对应关系，同时SCD文件并没有建立一／二次设备的关联模型，缺乏涵盖二次系统完整信息的对象模型，无法进行基于模型的对象管理机制，因此需要在工程应用中明确SCD应用模型。下面以智能变电站交换机建模为例，介绍交换机与IED装置连接关系的建模。

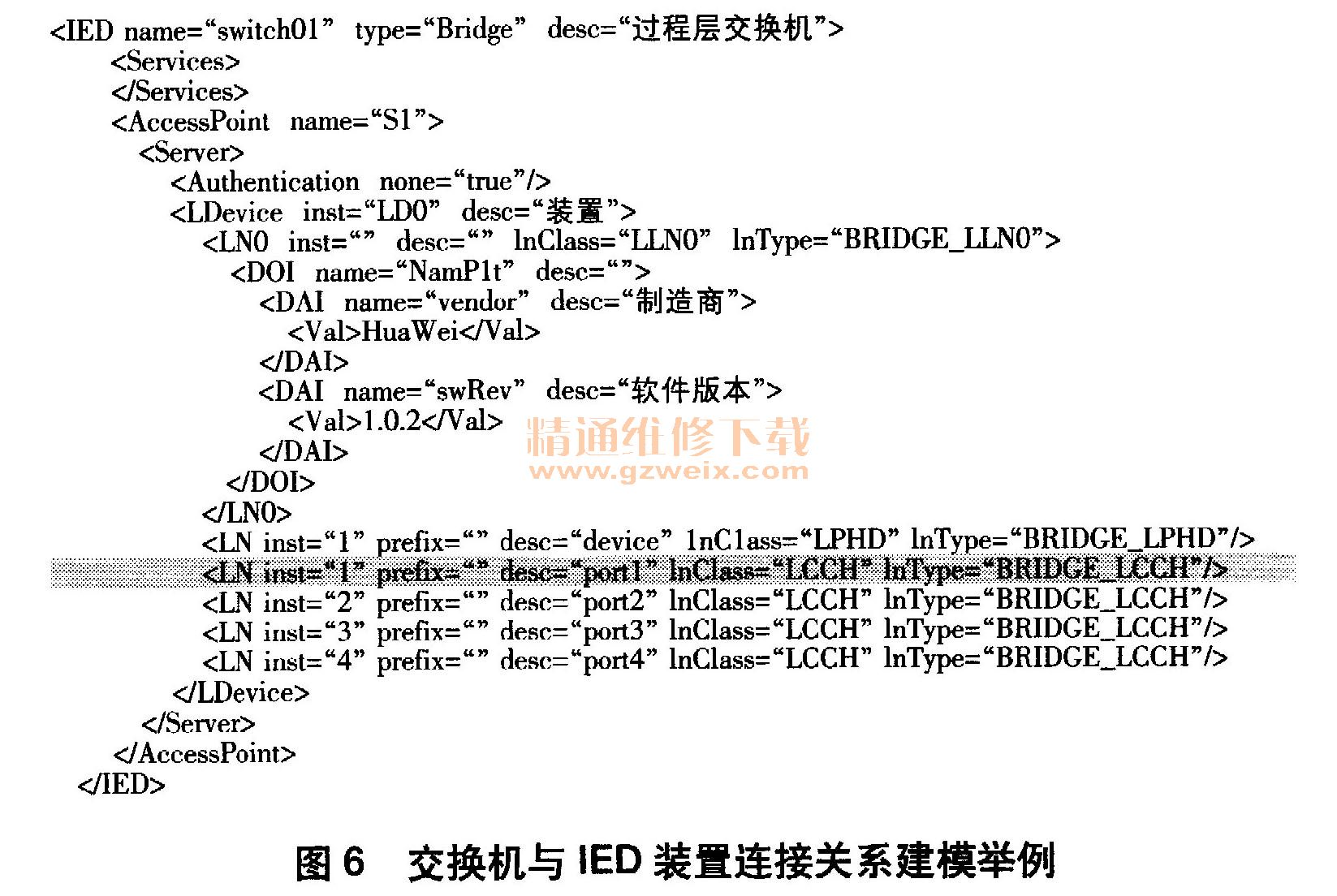

    交换机是一个物理设备，也可建模为一个IED对象。该对象是一个容器，包含Server对象，Server对象中至少包含一个LD对象，每个LD对象中至少包含LLN0、LPHD和LCCH（参见IEC 61850-7-4、2010版本）3个LN对象，其中交换机的每个物理端口对应一个LCCH实例。一个4端口交换机的IED模型示例如图6所示。

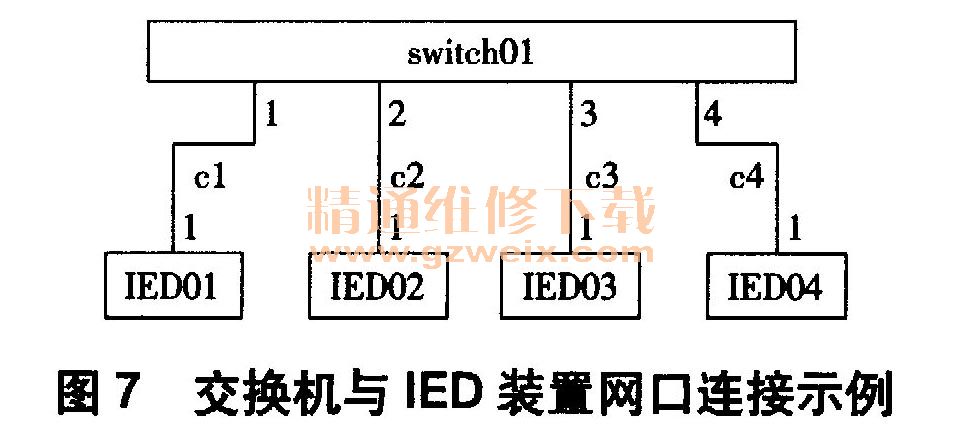

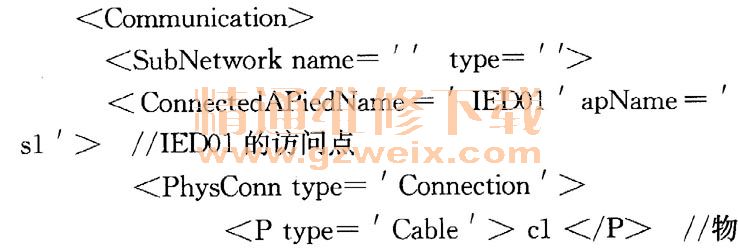

    图7中，switchOl为交换机，IED01一04为4个IED装置，通过4条光缆cl ^-c4分别连接到交换机的4个端口。这种连接关系可以用下面的模型描述：




    理光缆名称
          <P type=‘Port‘＞1 </P>
//物理光口名称
      </PhysConn>
  </ConnectedAP>
  </Communication>
    通过补全智能变电站一次设备模型、交换机模型、光缆链接拓扑等，配置涵盖全模型的智能变电站配置文件，同时通过整合变电站实时网络、继电保护信息系统等多源信息，实现基于智能变电站一／二次系统全模型的电网级、间隔级、装置级、虚拟二次回路及通信链路的可视化在线监测，为实现无“盲点”状态监测奠定了信息模型基础。

    3 结束语
    本文从SCD配置文件在智能变电站配置管理中的重要地位出发，分析了SCD文件管控在技术方面、管理方面的现状和存在困难，提出了SCD文件可视化、基于CRC校验码的SCD管控方案以及基于全模型文件的智能变电站在线监测方案，从“离线、实时、在线”三个方面有效实现了变电站SCD文件的闭环管控。
