摘要：本文针对低压开关柜一次触头压力检测没有标准和仪器，研究可行的低压拒抽屉触头检测技术标准和检测仪器应用于各厂家各种拒型一次触头变形及压力测量，杜绝低压拒因触头接触不良而造成的短路。

    0 引言
    兰州石化公司电仪事业部低压开关柜共有ABB、西门子、仪表厂、上海欧通、天水长控等11家产品。近年来，低压开关柜抽屉一次触头短路故障每年发生5起左右，占引起生产波动的设备故障1/3以上，占低压开关柜故障80％以上。其原因多是低压开关柜一次触头变形、压紧力不够，造成接触不良、发热短路。经调查、研究和试验，本文提出了完善的技术方案，研制出了低压开关柜一次触头压力检测仪。

    1 一次触头压力检测仪结构

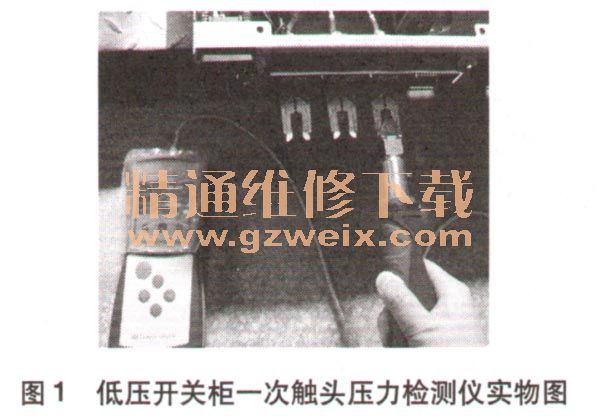

    低压开关柜一次触头压力检测仪由探头手柄部分、微型传感器一电阻应变计、4位半数显表头组成，如图1所示。检测仪手柄可夹具更换各种规格触头，微型传感器封装在测试触头内；压力检测仪数显部分采用高精度A/D转换器配合4位半显示器，精度达到0.5%。

    2 主要创新点
    2.1 T型对称双层等强度悬臂设计
    T型梁的T字头是为端头焊接固定弹性梁设计的；T型梁设计为中间窄两端宽的对称等强度梁结构，通过两片T型梁端头焊接，使粘贴在同一个面对称位置上的应变片受到的应力相等、方向相反；上下面4个应变片连接成电桥。

    2.2夹紧力传感器主题壳体设计
    壳体设计为将T型悬臂梁放置于壳体中空部位，防止外力对应变量的影响；测力部位设计在壳体测力面中部，采用圆形托盘连接在弹性梁，以利于夹紧力定位精确测量；壳体中后部设计有导轨卡槽，开关触头定位；后部横向设计有T型梁焊接卡槽，方便梁端头固支。图2为T型对称双层等强度悬臂梁，图3为夹紧力传感器及外壳。
