因为回路中除开关外没有其他负载，选择容量较小的三相继电保护测试仪作为电流源，按二次侧电流50 mA选择一次电流为100 A。试验时，首先用脉冲电流确认一次回路的完整性，然后通入小电流确保一次回路和二次回路无开路后，再增加电流至试验电流。从保护装置读取电流采样值，利用钳形表实测二次电流。
2）辅变低压侧差动CT通流试验
对于同一辅变的不同分支，如ES-5段和ES-3段的通流，中压进线断路器合位，ES-5段中压馈线断路器合位地刀分位，母线接地小车推入并且接地线拆除，在母线接地小车和馈线断路器地刀上口间接入交流电源，构成通流回路。

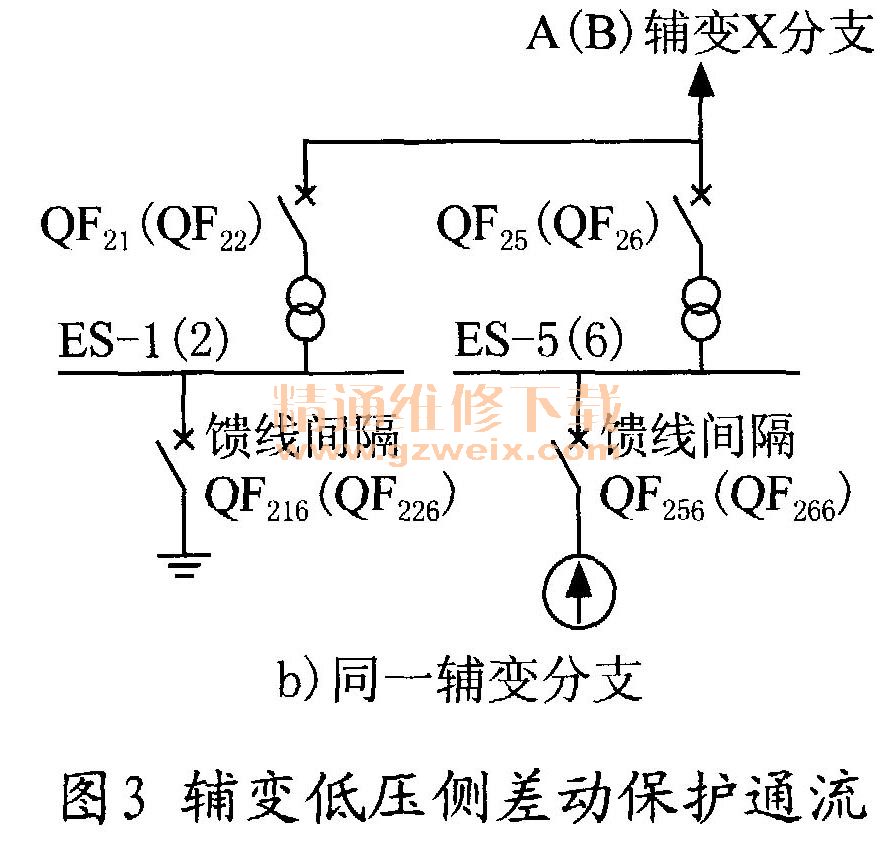

如图3a）所示。对于同一辅变的相同分支，如ES-1段和ES-5段的通流，中压进线断路器合闸，中压馈线断路器合闸，ES-1段的馈线间隔地刀合闸，并在ES-5地刀上口接入交流电源。首先将地刀合上，打开地刀小室柜门，利用解锁钥匙将地刀分开后接入电源。如图3b）所示。交流电源采用三相继电保护测试仪，结合通流回路，两个分支的CT极性相反则接线正确。
2.2带负荷校验方案
带负荷校验示意图如图4所示。
采用调节变压器有载分接开关挡位，利用挡位不同产生压差，通过ES-3和ES-4段母线合环、ES-5和ES-6段母线合环的方式，校验辅变差动CT的极性。其中，ES-3和ES-4段馈线，ES-5和ES-6段馈线采用中压电缆互联，构成环流通路。
辅变高压侧总计17个分接头，额定分接头为5挡，1挡、5挡和17挡的阻抗电压分别为18.83%、18.60％和18.76%，相差不大。为简化计算，假设分接头变化时，阻抗电压恒为额定值。两台辅变试验数据相差不大，计算时取相同的阻抗电压和额定电流。另外，变压器激磁阻抗很大，激磁电流很小，可以忽略。采用简化的等效电路如图5所示（折算到低压侧）。图中，U2为二次侧电压，Ir1为二次侧环流。辅变高压侧电压为231 kV，低压侧电压（分接头在5）是10. 5 kV，额定电流2 419. 4A。一台变压器处于5挡，对其调整1～3挡分接头情况下变压器的环流进行理论计算，如表1所示，高压侧和低压侧差动CT变比分别为1200:1和3 000:1。
