4.3.2对串抗影响
根据谐波抑制要求，抑制5次谐波的电抗串抗率宜选择4.5%～5%，在降低331电容器组容量后，为提高继电保护过电压定值保持裕度，串抗率宜由5％下降至4. 5%。串抗率变化的同时还要考虑分组
电容器按各种容量组合运行时可能会发生谐振，谐振原因与
电容器组接入点的短路容量、
电容器容量与串抗有关。
式中，Qcx为发生n次谐波谐振的
电容器容量，Mvar；Sd为并联
电容器安装处的母线短路容量，MVA； n为谐波次数，即谐波频率与电网基波频率之比；A为电抗率。

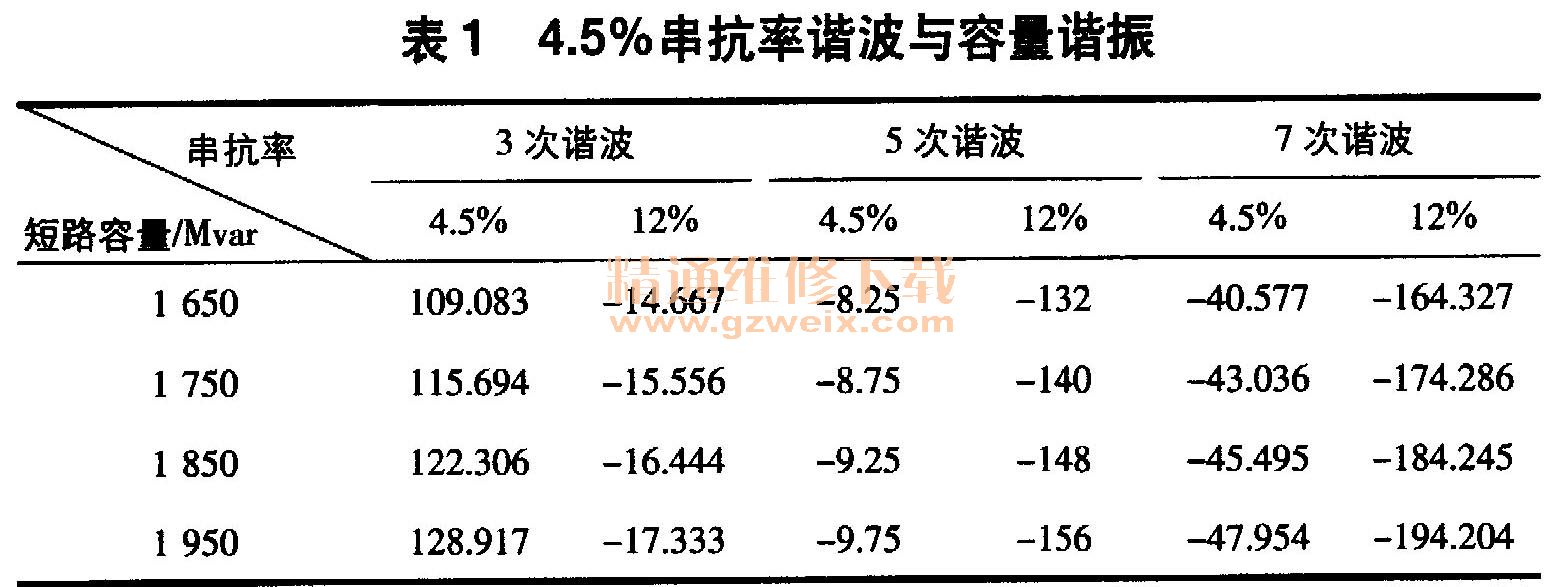

该500kV变电站35kV母线大方式与小方式下的短路容量分别为1 919MW与1 677MW。根据上述改造方案可知，331电容器组串抗率为4.5%，容量为32. 9Mvar、332电容器组串抗率为12 %，容量为60Mvar，由式（4）可得表1。

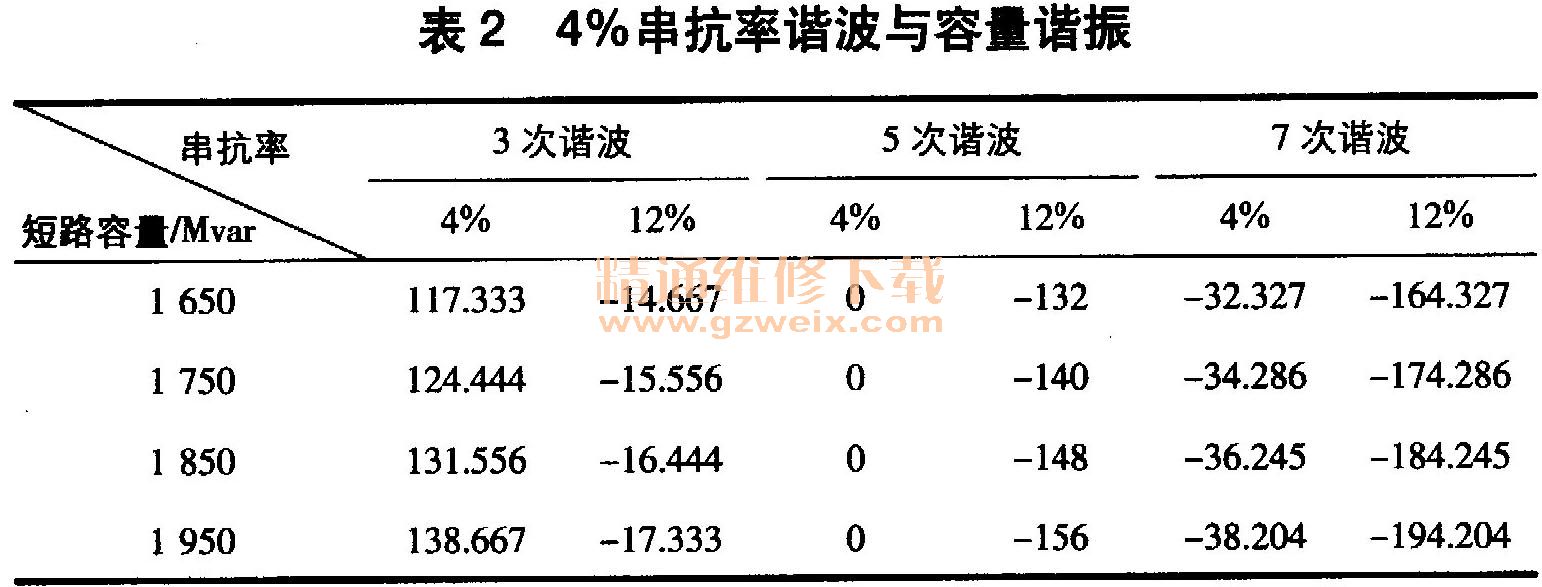

由表1可知，当35kV母线电压认5d升高至40. 029kV时，331电容器组无功出力增加至39.84Mvar、332电容器组无功出力增加至71.84Mvar、35kV侧无功总容量为111. 68Mvar。在小方式下，331电容器组串抗率为4.5%则会产生3次谐波谐振，因此可将串抗率进一步调整至4%，由式（4）可得表2。
由表2可知，当35kV母线电压矶5d升高至40. 029kV时，331电容器组无功出力增加至40. 06Mvar、332电容器组无功出力增加至72. 6Mvar、35kV侧无功总容量为112. 66Mvar，不会发生谐振，具备改造可行性。

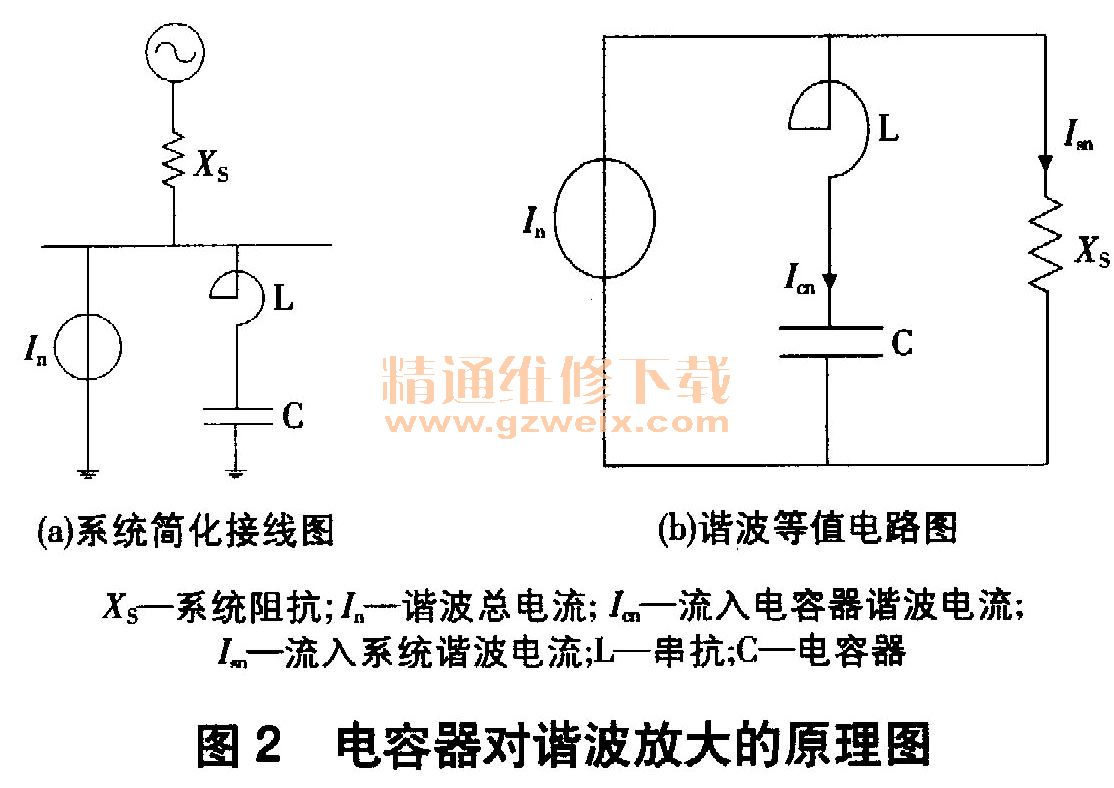

调整串抗率后需要考虑对谐波抑制的影响，谐波抑制如图2所示。根据谐波计算等值电路，可得：

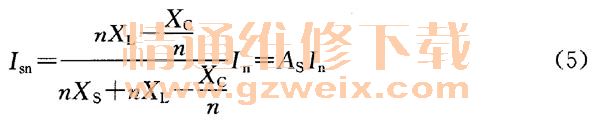

式中，As、Ac为流人系统的谐波电流放大倍数和流人

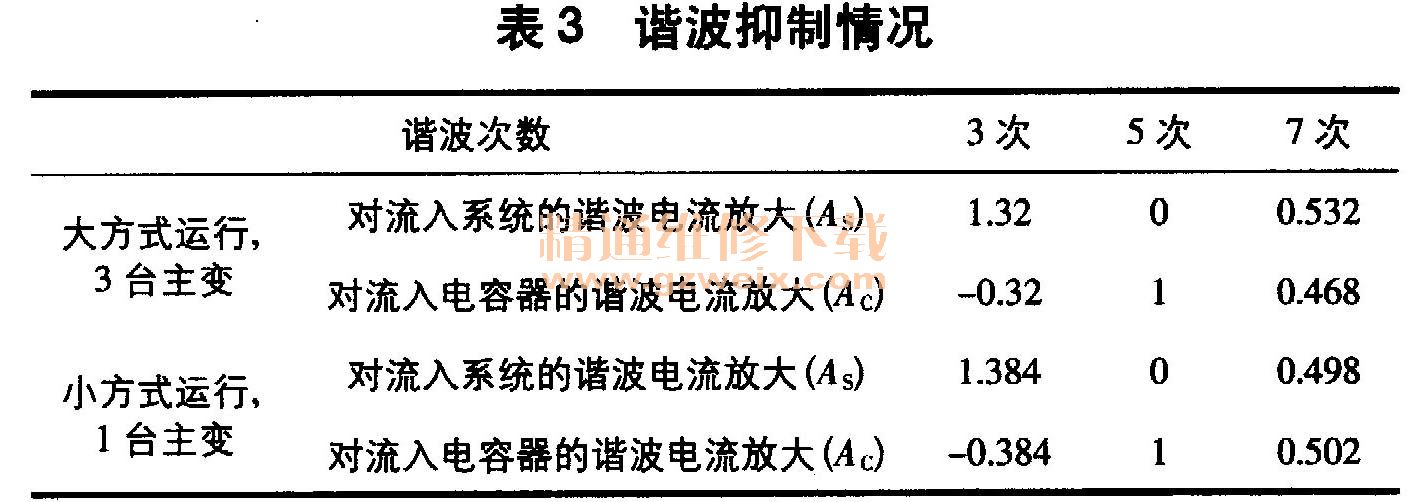

电容器总回路的谐波电流放大倍数。由此可得改造后331电容器组对于谐波的抑制情况，见表3。改造后2组
电容器串抗率抑制谐波功能正常，331电容器串抗对5次与7次谐波有较好抑制效果，配合332电容器12％串抗率可有效抑制3次以上谐波。
4.3.3对定值影响
当串抗率下降后，需进一步提高保护过电压定值。当串抗率为4.5％时，35kV电容器组过电压保护最高电压定值可设置为40. 029kV；若调整为4%，则可进一步提高保护定值，以避免过电压保护误动。串抗率变化导致容量需要微调，可采用微量提高定值系数方法，不影响系统无功输送。
5 结束语
综上所述，保护定值计算无误，不需要调整；主变变比调整成本高，对系统影响大；减少电容器容量费用较低，且能保证电容器对系统的补偿作用。为此根据电容器容量调整对331电容器组进行了改造。运行中多次投入2组电容器，电容器过压保护均未动作，实现了平衡系统无功、抑制谐波及尽可能全投入电容器组容量的目的。通过上述分析可知，无功设备在选型与设计阶段需要结合系统情况进行综合分析，不仅要考虑一次设备参数对系统的影响，还要考虑对继电保护定值的影响，否则会对生产运行造成较大影响。
