电机变频调速系统原理分析与改进
来源:电工技术  作者:佚名  2016-08-29 08:52:39

    摘要:本文对变频器二次控制回路工作原理、变频调速装置操作程序及存在问题进行了分析,并针对存在问题提出了改进措施。

    1 引言
    变频调速技术具有节能、调速平滑等一系列优点。随着油田自动化程度的提高,变频调速装置在河南油田泵类操作中被广泛应用。但使用方法不正确或设置环境不合理,很容易造成变频器误动作,严重时可能会致使变频器损坏,不仅无法满足预期的运行效果,也会大大降低变频器使用寿命。本文从变频调速装置最基本的操作程序人手,对变频调速装置基本设置及操作方法是否合理进行分析,并提出相应优化与改进方案。

    1 变频调速系统原理及存在问题分析
    1.1黄山水厂变频调速系统原理分析

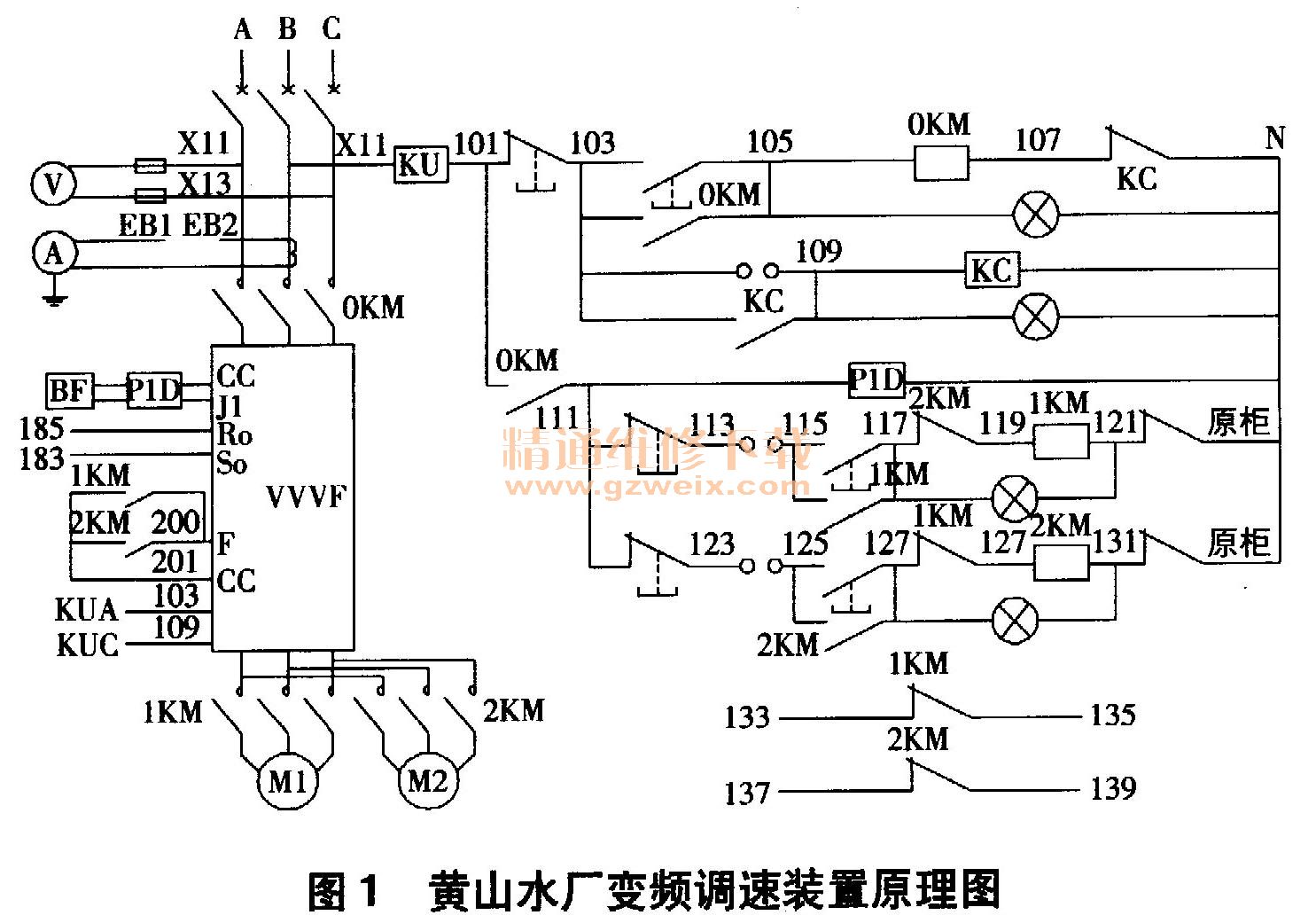

    黄山水厂变频调速装置原理如图1所示。按下主机启动按钮后,OKM线圈得电,OKM主触头闭合接通变频器进线电源回路,同时控制回路OKM常开触点103-105端点闭合,实现OKM线圈回路自锁导通,101-    111端点接通电机启动控制回路电源。

    当启动M1电机时,按下115-117端点启动按钮,1KM线圈得电,电源回路1KM主触头闭合,接通M1主回路;1KM常开触点闭合接通变频器F、CC端子,此时变频器投入运行,从0Hz逐步升至设定频率值;1KM常开触点115-117端点闭合实现自锁,电机M1加入运行;常闭触点127-129断开闭锁M2电机启动回路,实现互锁。
    当M1电机停止时,按下111-113停止按钮,1KM线圈失电,主回路1KM触头断开M1电机回路,控制回路115-1171KM常开触点复位,Ml电机停止运行,I KM常开触点复位断开变频器F CC端子,变频器从设定频率值逐步减小至OHz,直至变频器停止运行;常闭触点127-129闭合,为启动M2电机做好准备。如2台电机均无需启动,按下101-103按钮,OKM线圈失电,OKM自锁触头复位,OKM主回路断开,变频器进线电源断开,OKM常开辅助触点断开,PID失电停止运行。M2电机启动/停止程序与Ml电机启动/停止程序类似。
    1.2存在问题分析
    由分析可知,变频器F、CC端子接收的开关量信号由1KM、2KM提供。由于变频器是软启软停,因此启动和停止时均设有加速时间和减速时间。在此种指令模式控制下,按下111-113停止按钮,电机停止运行,此时变频器正从设定频率值减速至0Hz,变频器没有完全停止工作之前断开电机回路,会降低变频器的使用寿命,严重时会因产生浪涌电流而损坏变频器

    2 缺陷改进方法
    2.1改变变频器操作指令模式法
    将变频器操作指令模式由原来的“0”端子板输入有效改为“1”操作面板输入有效。在操作时使变频器F、CC端子接收开关量信号不受1KM、2KM常开触点控制,而直接由变频器面板“STOP”、“RUN”键控制,使交流接触器的操作和变频器加入运行的操作独立。操作顺序做以下变更。
   (1)启泵操作:按下图1中103-105主机启动按钮;按下图1中115-117启动按钮,接通变频器输出侧交流接触器;按下变频器面板上“RUN”键,变频器加入运行。
   (2)停泵操作:按下变频器面板上“STOP”键,变频器停止运行,直至频率缓缓变为0Hz,实现水泵缓停;等变频器和水泵完全停止后,按下图1中111-113停止按钮,断开变频器输出侧交流接触器;按下图1中101-103主机停止按钮。
    2.2改变控制回路接线法

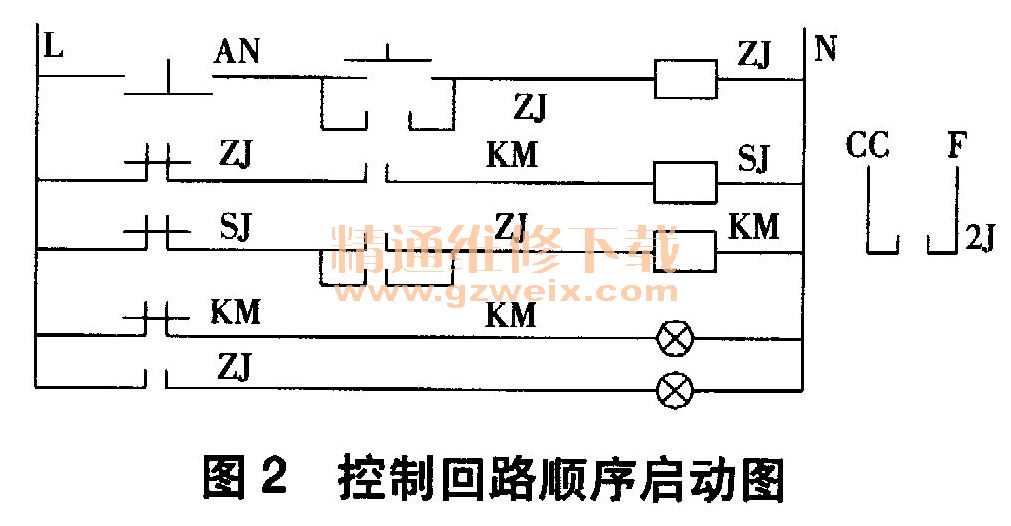

    如图2所示,启动变频器和接触器的顺序由控制电路自动完成。通过控制回路的改进,变频器F、CC端子接收开的关量信号由ZJ常开点提供,通过时间继电器延时控制,满足了变频器的启停要求。送电先合电机侧的接触器,接着启动变频器;断电时先停止变频器,等变频器减速完全停止后,断开电机侧的接触器。
