摘要:直流换流站500kV交流场主要按照3/2接线方式设计，完整串一般接成线变串。在这种接线方式下，换流变要求中断路器具备选相分合闸功能，交流线路要求中断路器具备重合闸功能。分析从西换流站线变串接线方式下中断路器选相分合闸与重合闸的配合方式，指出选相分合闸装置的分合闸回路在某种方式下会误闭锁断路器保护装置重合闸回路，提出重合闸回路优化方案和建议。优化后的重合闸回路可更好地与选相分合闸装置配合，保证了系统的安全稳定。

    0 引言
    为了提高高压直流输电系统运行的可靠性和灵活性，保证交流系统故障时不影响高压直流输电系统送电，直流换流站500kV交流场主要按照3/2接线方式设计。由于3/2接线交流场是连接换流变、线路及交流滤波器的枢纽，因此其完整串基本按照线变串方式配置。在该配置方式下，换流变要求中断路器具备选相分合闸功能，以避免断路器分合闸时产生的过电压、过电流损坏换流变；交流线路要求中断路器具备重合闸功能，以便线路发生瞬时接地故障时能够尽快恢复正常运行。本文将分析±500kV从西换流站南瑞继保PCS-9830选相分合闸装置与北京四方CSC-121 AN断路器保护装置在闭锁重合闸回路方面配合存在的问题，并提出重合闸回路优化方案和建议。

    1 线变串中断路器闭锁重合闸回路和选相分合闸回路介绍
    1.1闭锁重合闸回路

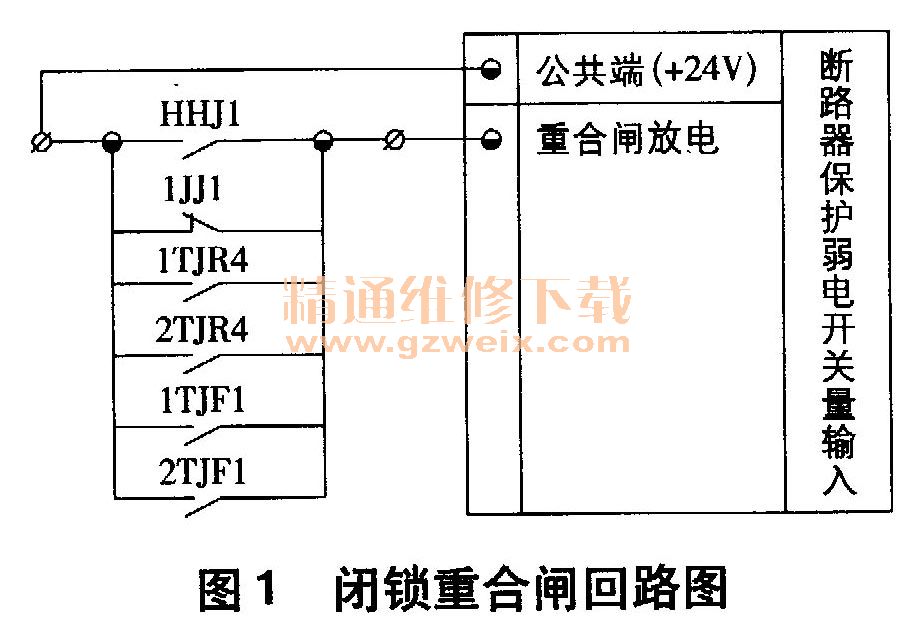

    500kV交流场3/2接线方式线变串中断路器保护由北京四方CSC-121 AN断路器保护装置和JFZ-22FA操作箱构成，可以满足3/2接线中重合闸和断路器辅助保护按断路器装设的要求，提供单相重合闸、三相重合闸、综合重合闸、停用重合闸四种方式。对于接入换流站交流场的交流线路，按照调度要求一般选用单相重合闸方式。北京四方断路器保护装置闭锁重合闸回路如图1所示，1JJ1为电源监视继电器辅助接点，1TJR4、2TJR4和1TJF1、2TJF1分别为TJR和TJF继电器辅助接点。当JFZ-22FA操作箱收到外部闭锁重合闸信号（如手跳、永跳、操作箱失电闭锁重合闸等）时，均通过该回路使CSC-121 AN装置的重合闸放电，闭锁该断路器保护装置的重合闸功能。

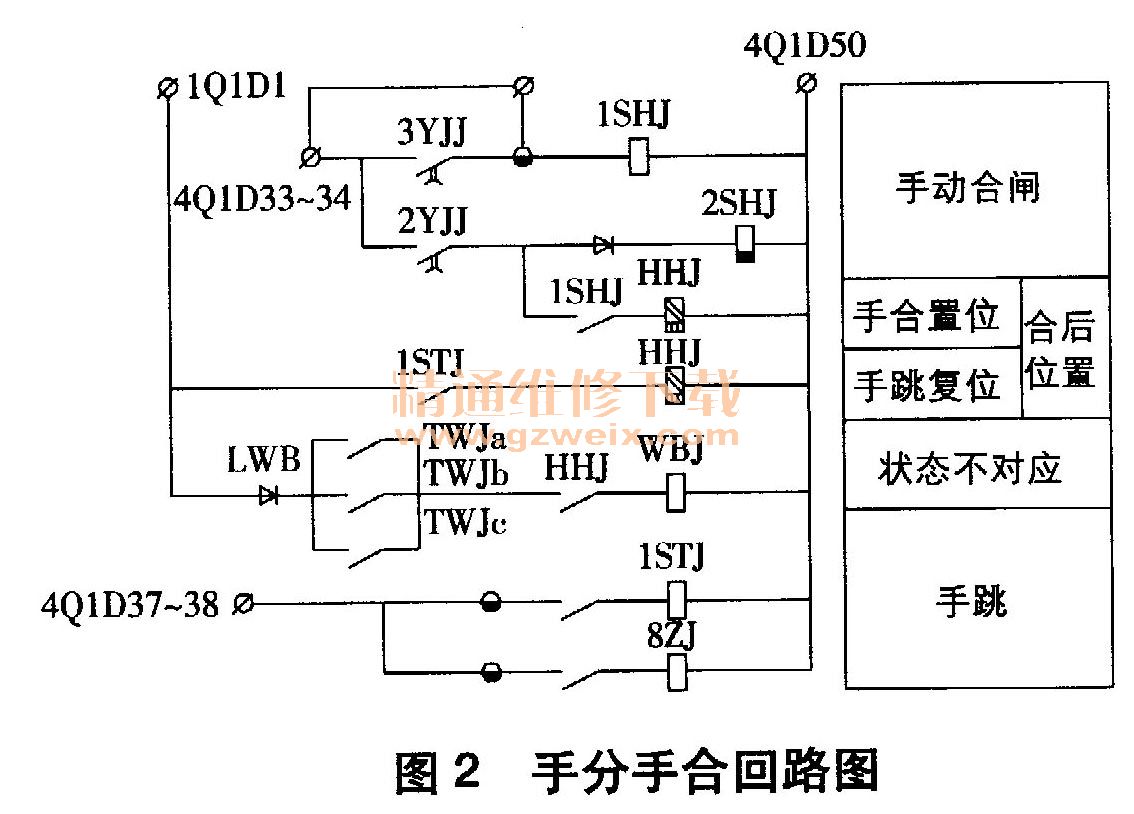

    该重合闸闭锁回路中，HHJ1为合后继电器HHJ的辅助接点。HHJ继电器是一个双位置继电器，有动作线圈和复归线圈。当动作线圈加上一个“触发”动作电压后，接点闭合，此时即使动作线圈失电接点也会维持原闭合状态，直至复归线圈加上一个动作电压后才会返回，返回后即使复归线圈失电接点也会维持原打开状态。合后继电器HHJ功能如图2所示。当手动合闸时，HHJ在“手合置位”状态，HHJ1接点打开，CSC-121 AN断路器保护装置的闭锁重合闸回路不导通，断路器合闸后保护装置正常充电；当手动分闸时，HHJ在“手跳复位”状态，HHJ 1接点闭合，重合闸放电，闭锁CSC-121 AN断路器保护装置的重合闸功能。

    1.2选相分合闸回路
    南瑞继保选相分合闸装置PCS-9830实时采集500kV交流母线PT电压，在收到控制系统分／合闸命令后进入启动程序，暂时保留此分／合闸命令并考虑断路器预期操作时间，对各种因素（如温度、控制回路电压、静置时间等）所造成的延时进行补偿。在自适应模式下（控制字投入）则根据上次开关动作时间对该次等待时间进行合理调整，将该分／合闸命令参照电压过零点合理延时，并以分相命令的形式发送至各相断路器分／合闸线圈，从而保证在预定相位实现断路器分／合闸动作，减小换流变过电压、过电流、励磁涌流对电力设备和系统的冲击。

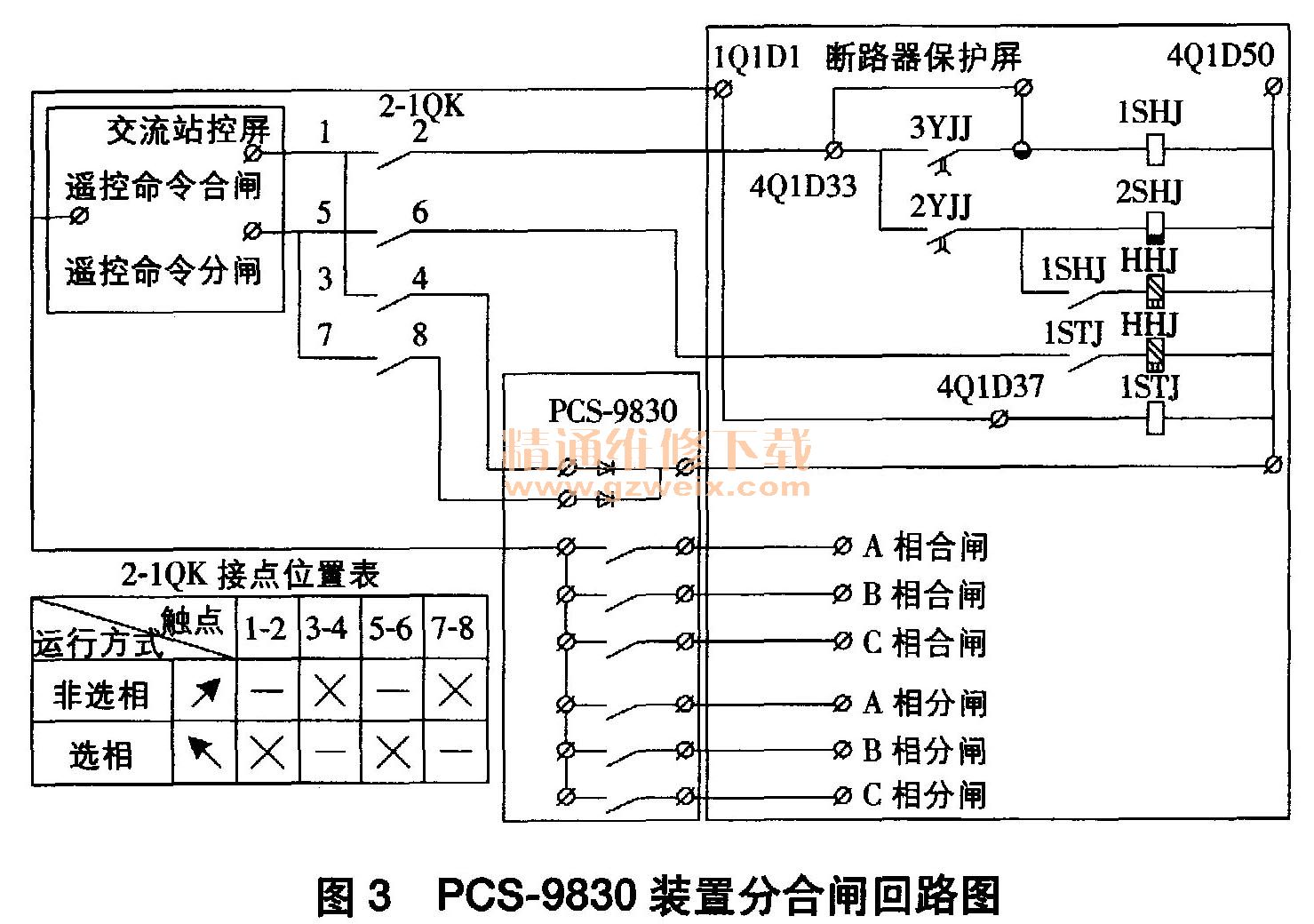

    PCS-9830装置外部分合闸回路如图3所示。当PCs-9830装置“选相／非选相”把手在“非选相”位置时，把手的1-2、5-6接点导通。远方合闸时，远方合闸命令经1-2接点励磁断路器操作箱手合继电器1SHJ和合后继电器HHJ，因HHJ处于“手合置位”状态，断路器闭锁重合闸回路中的辅助接点HHJ1是打开的，故断路器保护装置不会在断路器合闸后通过HHJ1接点收到“闭锁重合闸”开人。远方分闸时，远方分闸命令经5-6接点励磁断路器操作箱的手跳继电器STJ 、STJ辅助接点闭合使得合后继电器HHJ励磁，因HHJ处于“手跳复位”状态，断路器闭锁重合闸回路中的辅助接点HHJ1闭合，故断路器保护装置收到“闭锁重合闸”开人，闭锁重合闸功能。

    当PCS-9830装置“选相／非选相”把手在“选相”位置时，把手的3-4、7-8接点导通。远方合闸（分闸）时，远方合闸（分闸）命令经PCS-983。装置调整后分相经操作箱的合闸（分闸）回路对断路器进行合闸（分闸）。此时远方分合闸命令均不启动合后继电器HHJ、HHJ保持原状态。
