2 闭锁重合闸回路与选相分合闸回路配合缺陷分析
选相分合闸装置在“选相”状态时，运行人员在工作站发出合闸命令或分闸命令，合后继电器HHJ均无法反映真实的断路器状态。选相分合闸装置在“非选相”状态时，运行人员在工作站发出分闸命令，合后继电器HHJ能够反映真实的断路器状态。当线变串的中断路器间隔检修时，既可通过“选相”状态分合断路器，也可通过“非选相”状态分合断路器，但是可能导致合后继电器位置不确定。若检修过程中使HHJ在“手跳复位”状态，则检修完毕需要投运，在“选相”状态下进行远方合闸时，HHJ合后位置不能从“手跳复位”状态切到“手合置位”状态，闭锁重合闸回路的HHJ1接点保持闭合，断路器合上后一直有闭锁重合闸的开人，重合闸无法充电，不能实现断路器单重要求。此时若线路存在单相瞬时接地故障，则中断路器将直接三跳，不能实现断路器单跳单重要求。当选相分合闸装置在“选相”状态下对断路器进行远方分闸时，HHJ位置不能从“手合置位”状态切到“手跳复位”状态，闭锁重合闸回路的HHJ1接点不闭合，不闭锁重合闸，与现场实际要求的运行方式不符。
3 闭锁重合闸回路与选相分合闸回路配合优化方案
3 .1保护装置闭锁重合闸回路优化

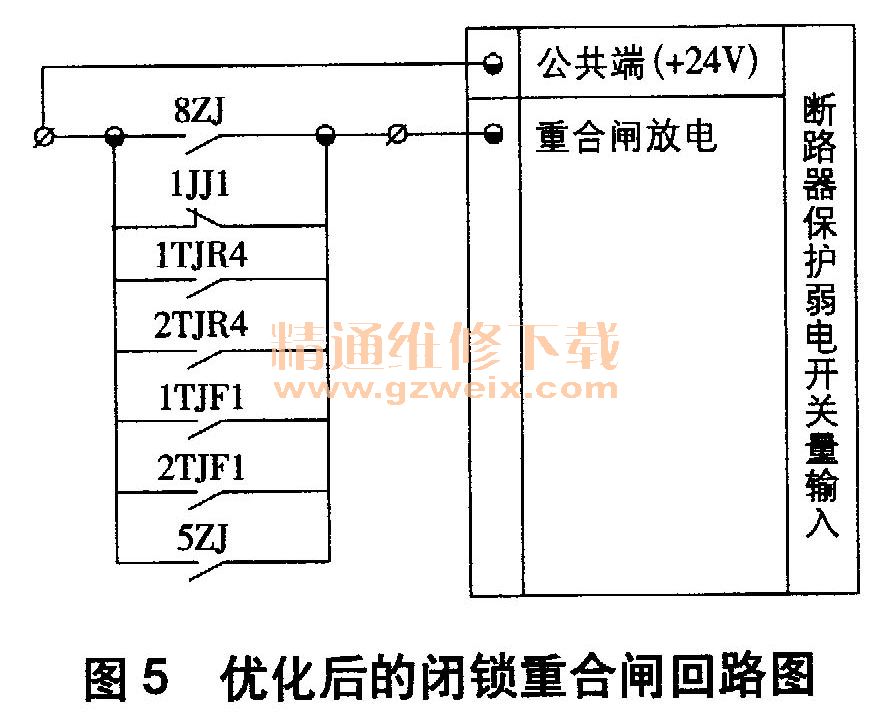

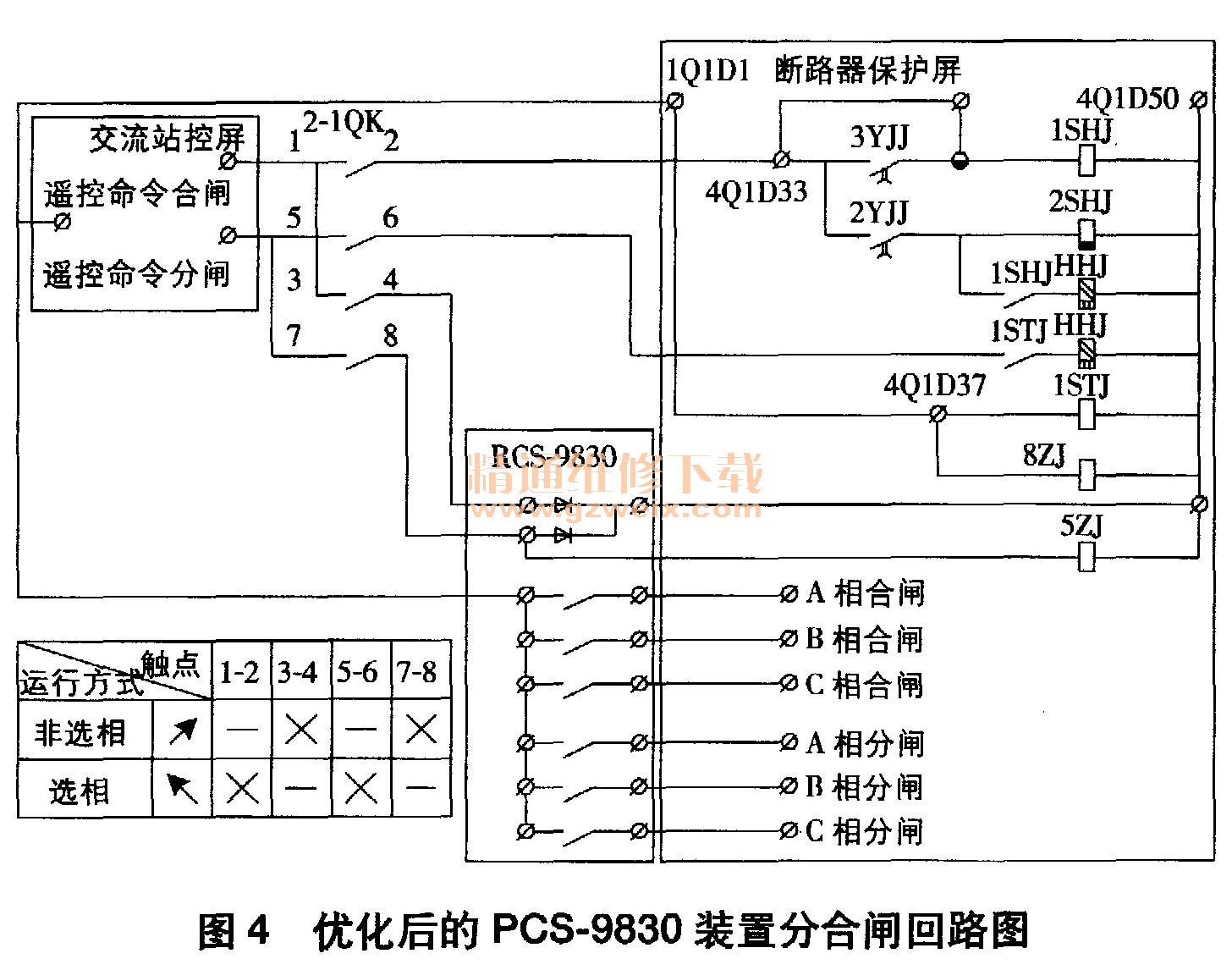

断路器保护装置在选相分合闸装置“非选相”状态下手跳后，在选相分合闸装置“选相”状态合闸时，合后继电器HHJ无法反映真实的“合后”状态，不满足现场实际运行要求。鉴于此，弃用HHJ闭锁重合闸的辅助接点HHJ1，将操作箱内备用继电器8ZJ接到手跳回路中与手跳继电器1 STJ并接，同时将8ZJ的常开辅助接点并接到闭锁重合闸回路，实现手跳经8ZJ辅助接点闭锁重合闸的功能，优化后的闭锁重合闸回路如图4、图5所示。当选相分合闸装置在“非选相”状态下手跳时，1 STJ和8ZJ同时励磁，闭锁重合闸回路中的8ZJ辅助接点闭合使重合闸放电，闭锁重合闸。优化后，选相分合闸装置在“非选相”状态下手跳后，在“选相”状态下合闸时，不会通过8ZJ辅助接点闭锁保护装置重合闸，满足现场实际运行要求。
3.2选相分闸时闭锁重合闸回路优化
断路器保护装置在选相分合闸装置“选相”状态下分闸后，分闸命令不经过HHJ、HHJ保持励磁状态无法闭锁重合闸，不满足现场实际运行要求。为此弃用合后继电器HHJ，使用操作箱内备用继电器5 ZJ，将5 ZJ并接入选相分闸回路，选相分合闸装置分闸的同时启动备用继电器5 ZJ，其原理如图4所示；同时将5 ZJ常开辅助接点并接到闭锁重合闸回路，实现选相分闸经5 ZJ常开辅助接点闭锁重合闸，如图5所示。当远方控制系统在选相状态下发 “分闸”命令时，分闸命令直接经选相分合闸装置分相断开断路器三相，同时励磁5 ZJ继电器，闭锁重合闸回路中的5 ZJ常开辅助接点闭合使重合闸放电，闭锁重合闸。
4 结束语
本文结合±500kV从西换流站分析了高压直流换流站500kV交流场3/2接线方式下线变串中断路器选相分合闸和重合闸功能的回路配合方式，指出选相分合闸装置在 “非选相”状态分闸后再经“选相”状态合闸会导致合后继电器HHJ无法真实反映合后状态导致误闭锁断路器重合闸功能，以及选相分合闸装置在“选相”状态下分闸不闭锁重合闸功能等缺陷。针对缺陷，提出了优化断路器保护装置闭锁重合闸回路及选相分合闸装置分闸回路的建议，使闭锁重合闸回路与选相分合闸回路配合更合理，满足断路器运行及操作要求，对高压直流换流站500kV交流场3/2接线方式下线变串中断路器功能配置及接线方式具有很好的借鉴意义。优化后的500kV交流场3/2接线方式下线变串中断路器可更好地适应系统的各种运行方式，保证了系统的安全稳定。优化后的回路接线已应用于士500kV从西换流站，并取得良好的效果。
