2.1跳位继电器TWJ
    跳位继电器TWJ一般并接于合闸回路，该回路在开关合闸线圈前串有断路器动断辅助触点52b，以保证断路器在合闸前处于分闸状态，也用于合闸操作完成后切断合闸回路。当开关在分位时，其常闭辅助触点闭合，TWJ线圈带电，TWJ =1表明开关在分位。
    当开关在分位时，合闸线圈带电。虽然此时整个合闸回路是导通的，但是控制回路电压大部分加在电阻很大的TWJ上，电流很小，不足以使合闸线圈动作。当手动或遥控合闸时，合闸回路接通相当于直接将TWJ短接，电压直接加在合闸线圈上，使线圈动作。备自投装置需接入的开关位置都采用TWJ辅助触点，但断路器真实状态不一定与TWJ的状态相同。

    2.2“弹簧储能”元件
    （1）88M动断触点闭合。88M是合闸弹簧储能电机的接触器，由合闸弹簧限位开关33hb的动断触点启动。断路器合闸动作结束后，合闸弹簧失去势能，即合闸弹簧处于未储能状态，合闸弹簧限位开关33hb动断触点闭合。33hb动断触点闭合后启动88M、88M动合触点闭合接通电机电源使电机运转给合闸弹簧储能；同时，88M动断触点打开，断开合闸回路，实现闭锁功能。

    （2）33HBX动断触点闭合。33HBX是一个中间继电器，由合闸弹簧限位开关33hb的动断触点启动。33hb动断触点闭合表示合闸弹簧未储能。33hb动断触点闭合同时启动电机接触器88M和合闸弹簧未储能继电器33HBX、88M的动合触点闭合接通电机电源回路进行储能，33HBX的动断触点打开，断开合闸回路，实现闭锁功能。33HBX动断触点闭合表示合闸弹簧已储能。
    2.3备自投接入开关位置
    备自投装置需接入的开关位置都采用TWJ辅助触点。如果在某种故障和特殊情况下开关已断开，而电机储能使88M动断触点断开导致合闸回路无法导通，那么并接在合闸回路上的TWJ继电器会失电。此时，备自投装置可能会误判开关仍在合位，而无法正确动作。备自投装置在设定时间内未动作便自动返回不再动作。

    3 事故案例
    3.1事故前运行情况
    事故发生前接线方式如图3所示。220kV A变电站（以下简称A站）、110KV C变电站（以下简称C站）、110KV B变电站（以下简称B站）由110KV甲线101断路器主供，110kV乙线103断路器热备用，110KV备自投装置投入。

    3.2事故跳闸过程
    0ms、A站110KV甲线100断路器距离I段保护动作跳闸；1 610ms，重合闸动作成功；2 384ms，发生A、C相相间故障，保护再次动作跳闸，重合闸因充电时间不足而未动作。
    0ms、B站110KV甲线101断路器距离I段保护动作跳闸；2 214ms，重合闸动作成功；3 065ms、B站110KV备自投装置发110KV甲线101断路器跳闸命令，110KV甲线101断路器跳闸，110KV备自投动作不成功，B站全站失压。
    3.3事故分析

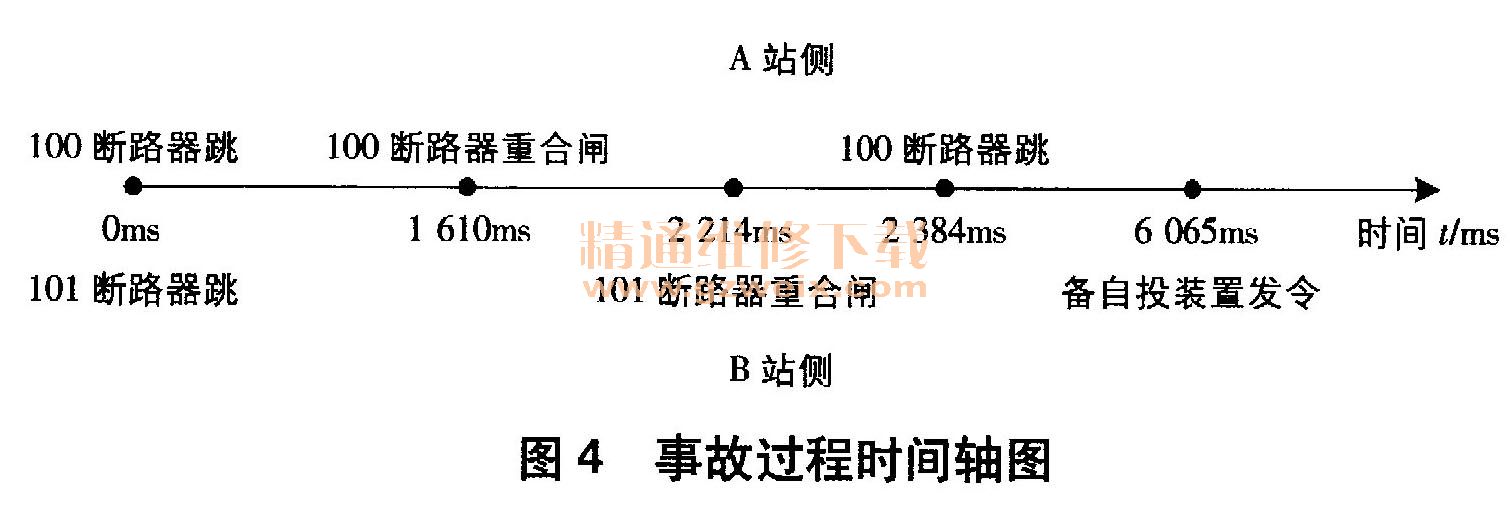

    事故过程时间轴如图4所示。事故过程中，10。断路器与101断路器继电保护装置正确动作，重合闸也正确动作。虽然B站重合闸于2 214ms动作成功，但是100断路器于2 384ms再次跳闸，于是B站110KV母线失压，B站110KV备自投启动。下面对B站备自投装置动作行为进行分析。

    B站110KV母线失压后，110KV备自投经3s延时启动跳甲线101断路器，101断路器跳闸后备自投装置发断路器拒动信号，备自投逻辑终止。
