摘要：变电站110kV备自投装置可提高供电运行的可靠性和连续性，但在实际生产应用中，由于运行方式的改变或逻辑关系的不合理等原因，会出现无法按预先设计正确动作的情况。针对某110kV变电站备自投装置不正确动作事件，从运行方式和逻辑关系等方面分析存在的问题，并提出改进思路和措施。

    1 备自投装置简介
    备自投装置是在电力系统发生故障导致变电站失去工作电源时，自动将备用电源投入以使变电站设备继续运行的设备。备自投装置的主要使用原则有：在合上备用电源断路器前，必须确保原工作电源断路器已断开，以避免将备用电源系统连接至故障点；只允许动作一次；判断变电站失去工作电源的判据是母线无电压且原工作电源线路无电流。

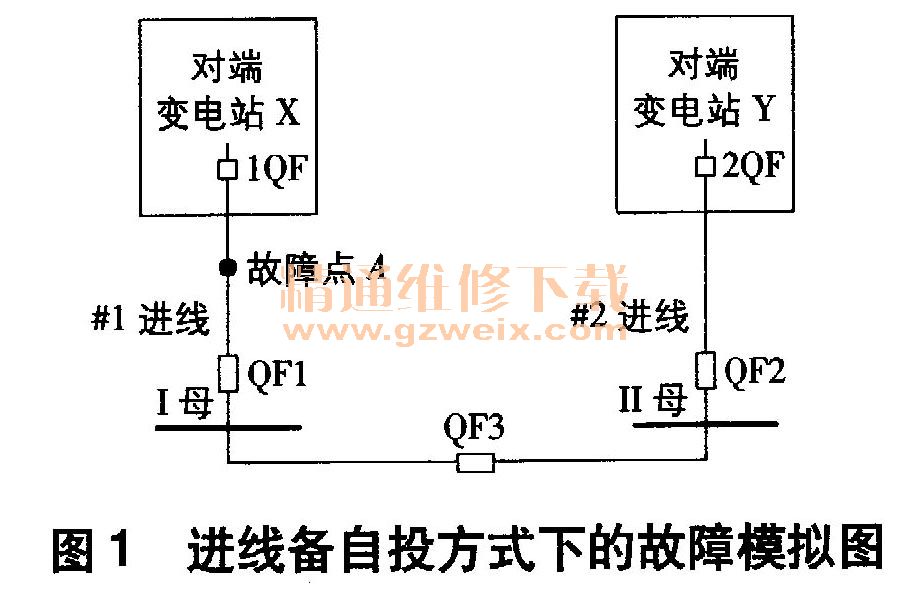

    常见的备自投方式有进线备自投、分段（桥）备自投、变压器备自投。其中，进线备自投是最常见的备自投方式，适用主接线形式如图1所示。

    变电站由两条HOW线路提供电源（一主一备）。通常，#1进线带全站负荷，即QF1、QF3在合位，QF2在分位。此时，对端变电站X中断路器1QF在合位，对端变电站Y中断路器2QF在合位，#2进线带电空载运行（X、Y可为同一变电站）。当＃1进线电源因故断开后，备自投装置应动作投入＃2进线且只允许动作一次。
    备自投装置的电路原理与重合闸功能类似，充电完成后即处于准备状态，满足启动条件时可以且仅可以动作一次。若有闭锁条件开入，则备自投装置放电，无法动作。

    2 断路器控制回路与备自投的配合

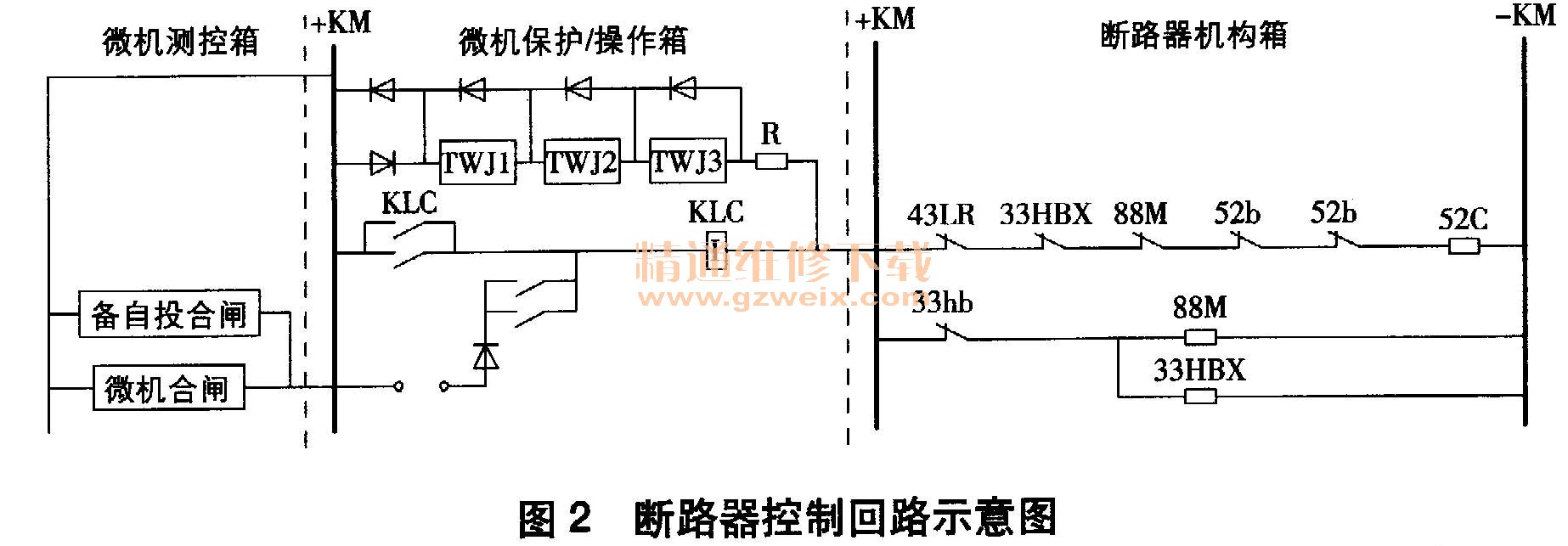

    微机保护、微机测控、操作箱、断路器机构是构成一个断路器完整控制回路的四个部分。断路器控制回路如图2所示（省略了部分切换把手和二次元件），各设备按不同位置被分为三个部分，其中微机保护与操作箱在一起。不同设备间以控制电缆联系。控制回路二次元件见表1。
