3 浙江电网鸟害风险等级划分及鸟害分布图绘制
    3.1输电线路鸟害风险等级划分原则
    结合浙江地区实际情况，根据防鸟巡视结果对全省输电线路鸟害风险等级进行了划分。鸟害风险等级以杆塔为单元由低到高划分为I、II、III，划分原则如下。
    （1）I级：未发生鸟害故障、跳闸区域；杆塔上未发现鸟巢或复合绝缘子鸟啄痕迹；非农田区域、森林覆盖较好区域，不处于鸟类迁徙通道内；未发现主要涉鸟故障种类。
    （2）II级：近5年内发生鸟巢、鸟啄类故障、跳闸的杆塔周边3～6km区域，近5年内发生3次以下鸟粪、鸟体短接类故障杆塔周边6 km区域；发现鸟巢较多或鸟啄现象的杆塔周边3 ～6 km区域；大型鸟类活动较少的杆塔周边6 km区域（该区域一年统计到大型鸟类或种群规模较大活动5次及以下）；数目较稀疏、人类活动较少区域；主要涉故障鸟种活动的农田、草原、戈壁、湿地、水库、海洋等周边6 km区域。
    （3）III级：近5年内发生鸟巢、鸟啄类故障、跳闸的杆塔周边3 km区域，近5年内发生3次以上鸟粪、鸟体短接类故障杆塔周边6 km区域；发现鸟巢较多或鸟啄现象的杆塔周边3 km区域；大型鸟类活动较多的杆塔周边6 km区域（该区域一年统计到大型鸟类或种群规模较大活动5次以上）；候鸟迁徙通道内河流、水库、湿地、海洋等水域周边6 km区域。
    3.2输电线路杆塔鸟害风险等级分布

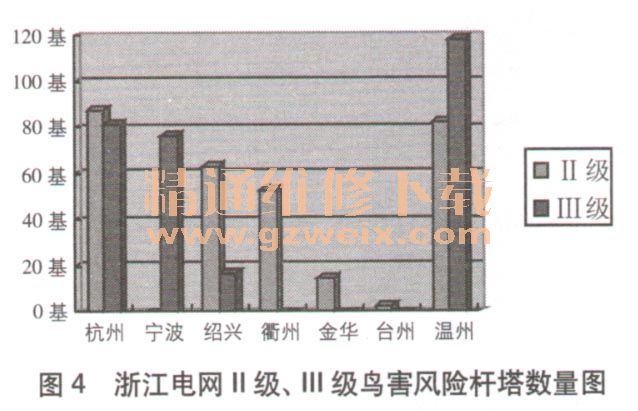

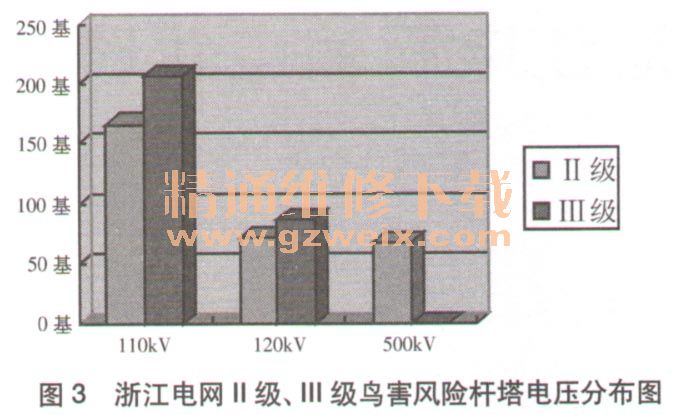

    按照鸟害风险等级划分方法，对全省输电线路杆塔的鸟害风险等级进行统计，划分为II级的输电杆塔共320基，划分为III级风险的杆塔共293基，II级、III级杆塔的电压等级分布如图3所示，各地区II级、III级杆塔数量如图4所示。



    3.3输电线路防鸟害风险分布图

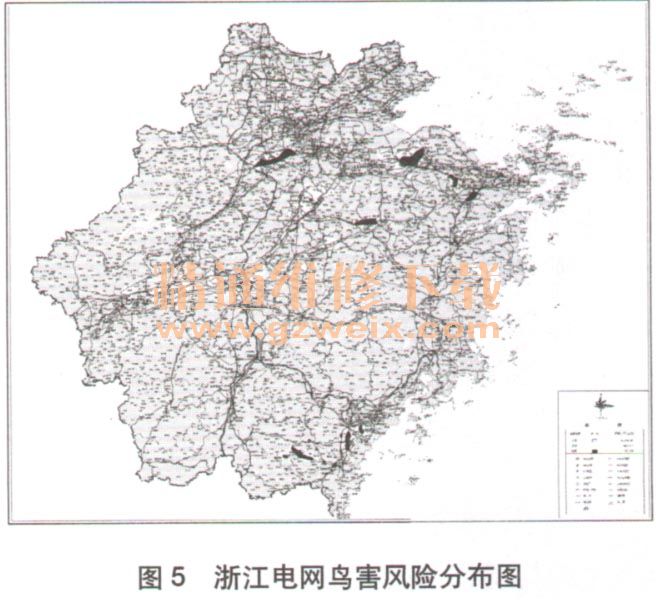

    绘制完成2015版浙江电网鸟害风险分布图如图5所示。浙江电网II级、III级鸟害风险分布情况如下。

    （1）II级鸟害风险区域分为以下几部分：一是浙中金衙地区，金华区域包括金华兰溪、市区及东阳和永康小部，街州区域主要包括衙州城区及龙游中部；二是杭州、湖州，杭州主要包括富阳及萧山钱江沿岸及附近区域，湖州主要包括云果附近区域；三是绍兴、宁波，宁波北部余姚、郸州和绍兴东北部上虞地区、嗓州地区II级区域较大；四是浙南温州地区，包括温州市区东部、瑞安中部及平阳中西部。
    （ 2）III级鸟害风险区域分布于杭州、绍兴、宁波、温州，包括温州地区的鹿城、瓯海、平阳一部，宁波余姚、郸州部分地区，绍兴嗓州地区、杭州富阳和萧山钱江沿岸。
    3.4输电线路防鸟害风险分布图执行原则
（1）对于新建线路，线路设计时应以鸟害分布图和执行规定为依据，合理选择线路路径，在不同等级的鸟害区采取差异化的防鸟措施。
    （2）选择防鸟装置时，不应存在影响线路安全运行的隐患，尽量不影响线路的维护检修工作，并方便安装固定，不宜采用结构复杂、已损坏或效果不持久的防鸟装置。
    （3）对于I级鸟害风险区域的新建线路，可不加装防鸟设施。
    （4）对于II级鸟害风险区域的新建线路，选择鸟类活动较多杆塔安装防鸟设施。针对鸟粪隐患，线路杆塔悬垂复合绝缘子串宜采用防鸟型绝缘子、瓷或玻璃绝缘子横担侧宜加装大盘径绝缘子，或在绝缘子上方安装防鸟刺、防鸟挡板、驱鸟设备等装备；线路杆塔V型串绝缘子宜沿横担安装足够数量防鸟刺、驱鸟装置。针对鸟巢、鸟啄隐患，线路杆塔宜加装驱鸟装置或防鸟板、防鸟盒等封闭措施。
    （5）对于III级鸟害风险区域的新建线路，220kV及以上电压等级线路应逐基安装防鸟设施，KK0KV重要线路逐基安装防鸟设施。针对鸟粪隐患，线路杆塔悬垂复合绝缘子串应采用防鸟型绝缘子、瓷或玻璃绝缘子横担侧应加装大盘径绝缘子，并在绝缘子上方安装防鸟刺、防鸟挡板、驱鸟设备等装备；线路杆塔V型串绝缘子应沿横担安装足够数量防鸟刺、驱鸟装置。针对鸟巢、鸟啄隐患，线路杆塔应加装驱鸟装置或防鸟板、防鸟盒等封闭措施。
