2 系统软件设计
    与硬件相匹配，PLC下位编程软件采用Rslogix5000，上位组态软件采用FactoryTalk View Studio 5. 1、DeviceNet现场总线采用RSNetWorx for DeviceNet软件配置。
    2.1通信组态设计
    在通信功能设计过程中，需要先完成以下几个步骤：
    （1）现场的远程I/O模块已经连接好设备，网络模块已经配置在PLC机架上，在PLC下位程序中配置并激活网络模块1756-DNB。
    （2）PLC的ControlNet已经布局好，并能正常运行。
    （3）使用RSNetWorx for DeviceNet软件导人与远程I/O模块版本相匹配的EDS文件，能识别PMDN-DI16-0001和PMDN-D1088-0001两种远程I/0模块。
    之后，使用RSNetWorx for DeviceNet软件对Devi-ceNet现场总线网络通信进行配置。对4个1756-DNB网络模块设置：利用RSNetWorx for DeviceNet软件对每个1756-DNB网络模块进行在线扫描，扫描出所有远程1/O模块，检查整个网络地址配置，查看模块参数，对模块进行参数设置；进行在线修改，对1756-DNB网络模块进行参数设置，设置I/O数据触发方式和报文大小，分配地址，将配置文件下载到1756-DNB网络模块中，并保存配置文件；配置信息传输给CPU，实现CPU通过DeviceNet现场总线对现场设备信息的读取和命令的发出。
    这样，就完成了DeviceNet现场总线的通信组态设计，完成了CPU与现场远程I/O模块的通信，实现PLC对现场设备的控制。
    2.2上位组态设计
    上位组态采用FactoryTalk View Studio 5. 1软件开发。对于AB系列PLC，采用通信服务软件RSlinx。上位组态开发时在上位组态软件可以直接读取下位DeviceNet现场总线远程I/O模块的物理地址，实现上位组态软件与DeviceNet现场总线远程I/O模块输入输出点的直接连接。
    炉顶上位组态开发，主要完成对炉顶设备的监控功能，实现对炉顶大型阀门、探尺、布料器、水系统阀门和喷煤阀的监控。在炉顶上位组态监控系统中，将监控画面分为炉顶全貌、布料矩阵、液压站、模块监控、炉顶阀门状态和二级数据6个子画面。在监控画面中，实现对相关设备的启动与停止控制、数据状态监测和重要信号预警功能。

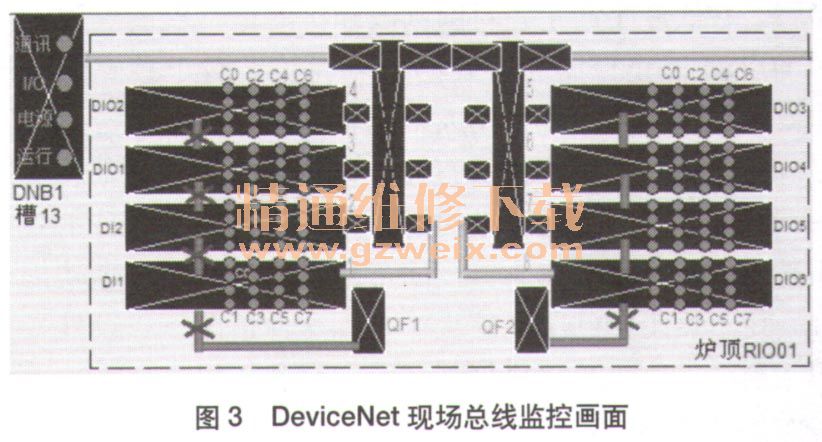

    特别针对高炉炉顶PLC控制系统采用DeviceNet现场总线结构，在上位组态画面中开发出DeviceNet现场总线模块监控子画面。上位组态软件利用RSlinx软件从下位程序中读取1756-DNB网络模块和远程I/O模块参数，并给予相关显示和预警，主要监控1756-DNB网络模块通信、I/O、电源、运行状态数据和远程I/O模块通道状态信息。当模块发生故障时，参数信号改变，上位组态会给予及时提示，保障设备的稳定运行。监控画面如图3所示。

    3 结束语
    本文利用DeviceNet现场总线技术在软硬件设计方面灵活、可靠的特点，提高了高炉炉顶控制系统的可靠性和稳定性。
