区域电网安全稳定控制系统策略制定探讨
来源:电工技术  作者:佚名  2016-11-03 08:50:40

    摘要:区域电网安全稳定控制系统是在两个及以上厂站安装安全稳定控制装置,用通信手段连接,执行和发送稳定控制命令,以防止发生大面积停电和电网崩溃,其实现方式是在稳控装置中提前制定并写入切机切负荷策略程序。由于策略制定是否合理影响到电网波动时能否保持稳定,因此结合目前安全稳定控制系统在变电站和发电厂的实际应用,探讨安全稳定控制系统的控制策略制定方法,并结合电网运用中的实际案例,对安全稳定控制系统的控制策略制定方法进行详述。

    0 引言
    区域电网安全稳定控制系统不仅可防止发生大面积停电和电网崩溃,而且可作为保证电力系统安全稳定运行的第二和第三道防线。而电力系统稳定控制策略的制定、策略计算的工具和方法、策略制定的实际应用效果验证等决定了电力系统安全稳定控制系统功能能否实现。

    1 区域电网安全稳定控制系统结构

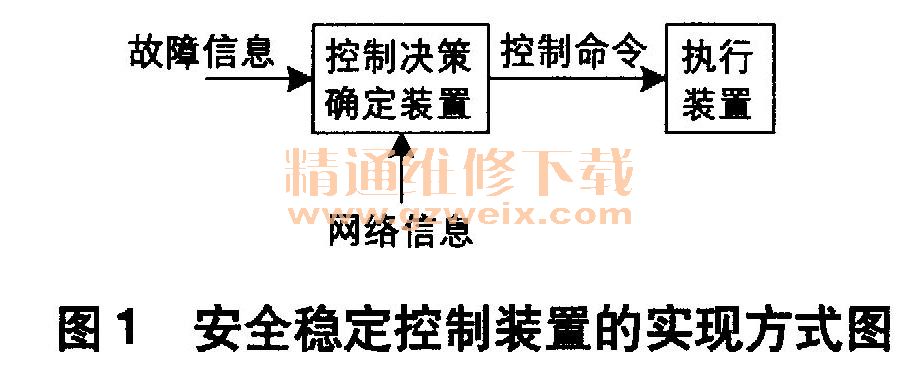

    安全稳定控制装置安装在两个及以上厂站,经光纤通道和接口设备连接,其实现方式如图1所示。

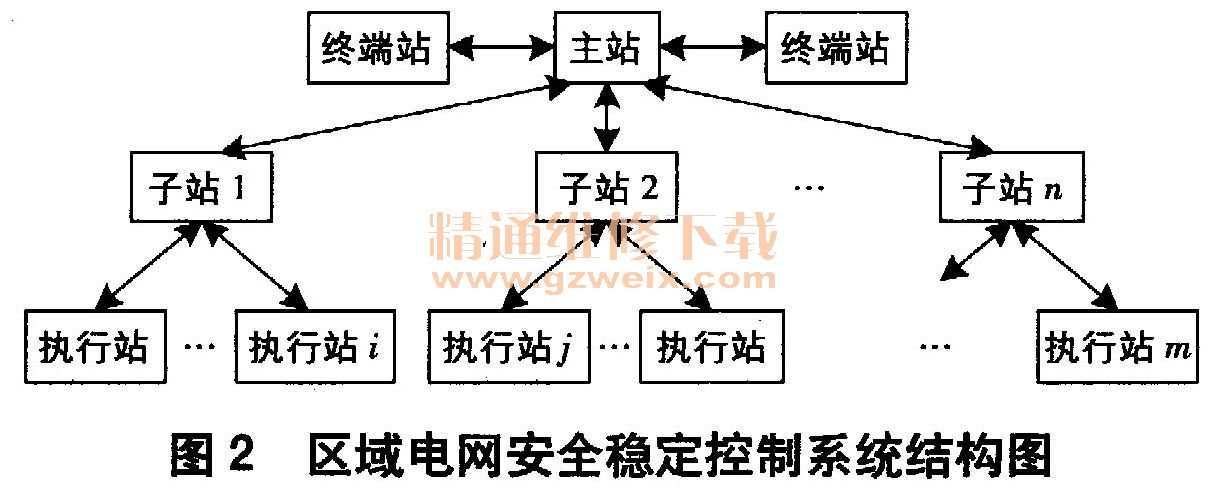

    区域电网安全稳定控制系统包括稳控主站、稳控子站和稳控切负荷执行站,其结构如图2所示。

    (1)控制主站将离线计算的控制策略表输入主站系统,在运行中通过收集的区域电网电气量信息,识别运行方式并做好状态评估,动态安全估计区域电网给定的预想事故集,最后将有关运行方式信息和控制策略表传送到各子站。
    (2)控制子站将采集到的本站运行的电气量信息传送给主站,在接收到系统故障信息时根据子站内已录的控制策略,接收主站发出的控制命令,并将控制命令发送到切负荷执行站以执行切负荷命令,维持电网区域稳定。
    (3)切负荷执行站接收控制子站发送的控制命令,按控制命令执行切负荷操作,并将反馈信息上送至控制子站。
