2.2策略制定方法
    首先，策略制定的依据是电网出现暂态稳定时必须满足电力系统的稳定判据，因此需使用上述计算工具、计算模型以及计算参数（故障类型级切除时间）进行稳定计算。
    其次，要收集该区域电网基础数据，作为稳定计算的资料。
    再次，选取常见的四种运行方式（故障方式“N-2 "方式、检修方式“N-2”方式、主变“N-1”方式和220kV线路“N-2”方式）计算系统的稳定性。通过潮流和短路计算分析，得出稳定计算结论，进而制定出稳定控制配置策略。
    2.3策略制定方法实用案例
    下面以某电网500kV某站（待投运）为例介绍安全稳定控制策略制定方法。
    2.3.1收集电气计算基础资料
    首先，考虑2014年深圳电网及周边的主要电源开机方式：海丰电厂装机2×1000MW全开；大亚湾核电装机2×900MW全开；岭澳核电装机4×1000MW全开；沙角要通道潮流不加以控制，则其它通道发生“N-2”故障会引起剩余线路过载。对于深圳500kV电网，检修方式下，500kV岭澳一深圳线路会发生过载情况，需采取相应的控制措施。
    （2）计算500kV线路“N-2”故障方式下系统的稳装机3×660MW全开，不考虑沙角扩建；平海电厂装机2 ×1 000MW全开。
    其次，考虑50okV某输变电工程投运后的主要潮流方式，正常方式下某站主变及近区500kV、 220kV线路潮流均在允许范围内。经核实，深圳电网220kV及以上电压等级电网线路及其它元件均能满足N-1方式下的安全运行要求。其中，夏季大方式下“N-1”重载线路主要是岭深甲乙线，“N-1”情况下线路电流为2 757A，按事故限流值3 052A考虑，负载率为90%。

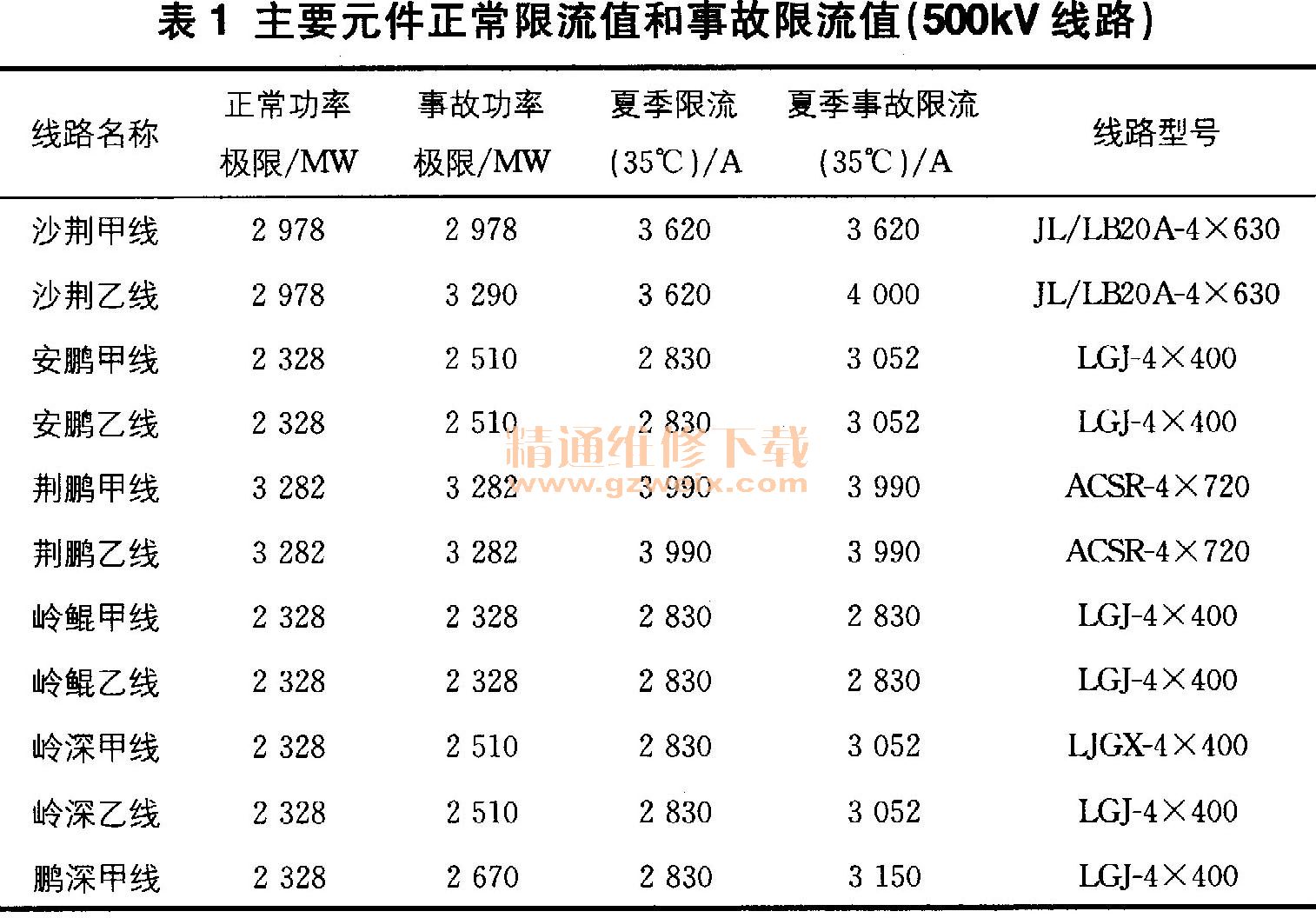

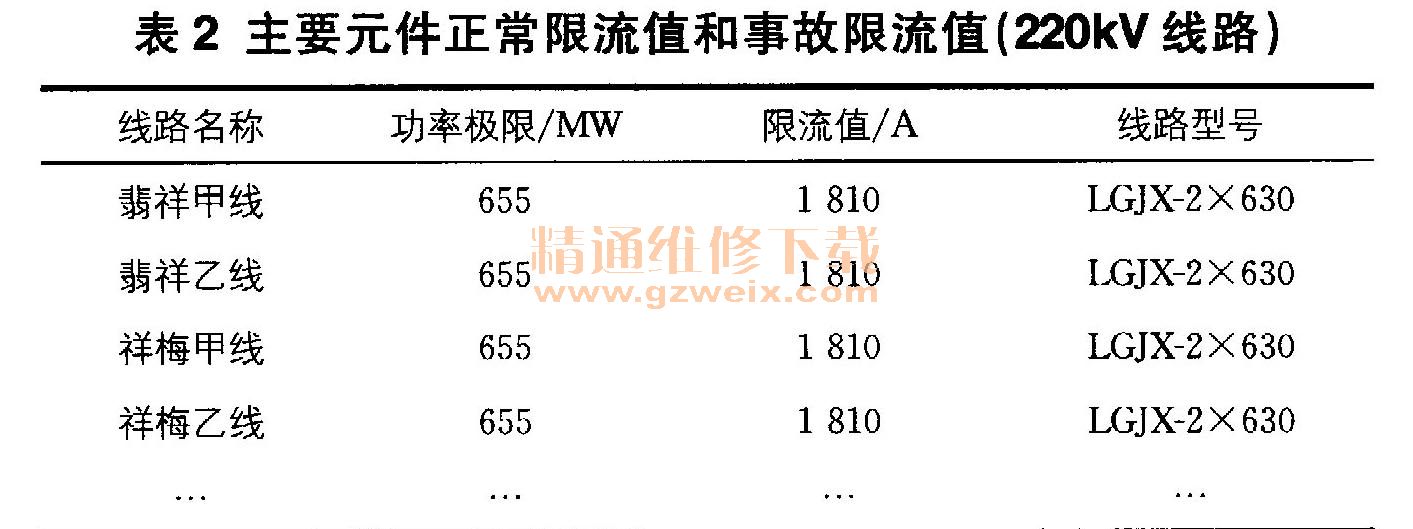

    再次，收集主要元件正常限流值和事故限流值，采用夏季标准进行核算，具体见表1、表2。



    2.3.2稳定计算分析
    （1）计算全接线方式下500kV线路“N-2”检修系统的稳定性。
    500kV电网发生线路或主要元件“N-1”故障时，系统要求不能出现稳定问题，因此在此基础上进一步校核系统“N-2”故障的稳定情况。选取上年度夏季大方式校核系统的主要稳定问题，利用PSD-BPA潮流计算程序计算主要500kV线路“N-2”故障时系统的有功功率分布，并与表1限流值进行对比，若超过限流值或功率极限则认为系统不稳定，反之则认为系统稳定。

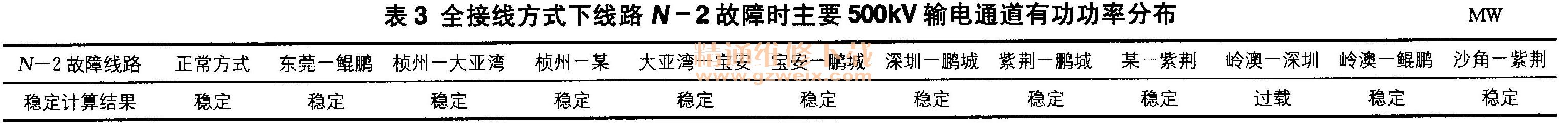

    由计算结果（见表3）可知，在检修方式下，若某些重定性。

    利用PSD-BPA稳定计算程序计算主要500kV线路“N- 2”双回永久性故障时系统的有功功率分布，并与表1限流值进行对比，若超过限流值或功率极限则认为系统不稳定，反之则认为系统稳定。计算结果显示系统无暂稳和热稳问题，保持稳定。
    系统全接线方式下，深圳电网500kV重要通道发生“N-2”故障，导致其潮流通过其它通道迂回至负荷中心，但无稳定问题。系统薄弱环节为500kV岭澳一鳗鹏线路，“N- 2”故障下，岭澳一深圳线路潮流最重（2X1 915MW），但可满足运行要求。
    （3）计算220kV电网的稳定问题以及主变“N-1”方式下系统的稳定性。
    按同样的计算方法计算，可见220kV电网“N-2”故障情况下无稳定问题，而在美视燃气电厂停机，某站一台主变故障时，另一台主变下载的有功功率为1 410.8MW（负载率为141%），高于主变限流值1.3倍的标准，需采取切负荷措施限制主变的负载率。
    （4）稳定计算结论。
    通过以上计算，某站安全稳定控制子站需实现的主要功能有：检测站内500kV线路、主变以及220kV线路的运行工况；美视电厂停机，某站一台主变故障时，需根据控制策略切除下属220kV执行站负荷；某站主变一台检修，另一台故障时，剩余的一台主变过载时，需根据控制策略切除下属220kV执行站负荷。
    （5）稳控策略制定方案。通过以上分析，500kV某控制子站的稳控策略作以下配置。
