②在塔身1的内角侧从上至下依次安装内角侧地线横担4、中相耐张串挂点5、内角侧导线横担6；在塔身1的外角侧从上至下依次安装外角侧地线T型横担3、外角侧导线T型横担2。
    ③该塔身1承载导、地线及铁塔所有荷载，内角侧导、地线横担6、 4采用短横担结构，中相耐张串挂点5位于塔身11的内角侧，外角侧回路导、地线横担2、 3采用T型结构。
    ④导、地线联塔型式均为耐张型，各相导、地线通过相应耐张串安装在各层横担上。内角侧导线通过耐张串安装在内角侧导线横担6的两侧，并以跳线接通两侧导线。中相导线通过耐张串安装在中相耐张串挂点5上，并以跳线接通两侧导线。外角侧导线通过相应的耐张串连接在外角侧导线T型横担2的两端，并在外角侧导线T型横担2上采用三跳线串接通，形成外角侧回路。
    2.2双回路倒角耐张塔方案规划
    双回输电线路转角塔包括塔身，内角侧导、地线横担，外角侧导、地线T型横担，其特征在于塔身两侧分别安装内角侧导、地线横担和外角侧导、地线T横担，每回三相导线采用竖直方式排列于塔身的同侧，从上至下依次为地线、上相导线、中相导线、下相导线。内角侧导、地线横担均采用短横担结构，内角侧导线通过耐张串安装在内角侧导横担的两侧。外角侧导、地线横担采用T型结构，耐张串安装在T型横担的两端，采用三跳线串接通，形成双回钝角线路。
    （1）使用效果。
    ①外角侧导、地线横担采用T型结构，把需改造或新建多基塔的方式，简化为新建一基双回输电线倒角塔，节约工程投资和铁塔占地；保证了大转角情况下导线对塔身的电气间隙满足要求，同时满足地线对导线的雷电保护角的要求。
    ②允许转角可达90～150°，范围大，满足绝大多数双回线路大角度倒角的需要。
    ③外内角侧回路导、地线横担采用短横担，中相导线耐张串直接安装在塔身上，将塔材用量减少到最低，节约工程投资。

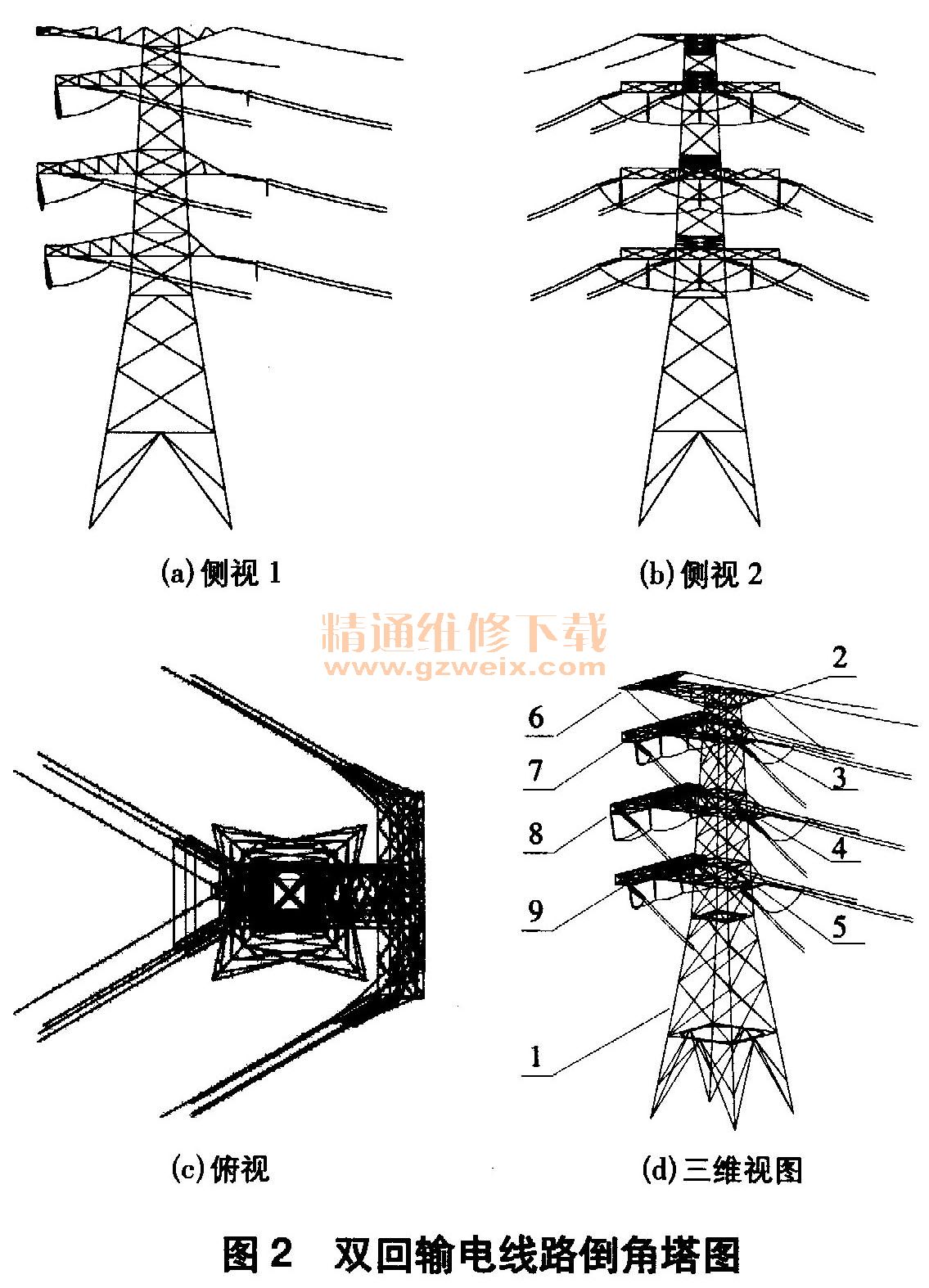

    （2）实施细则。以下结合具体实施方式，阐述双回路倒角耐张塔的规划构造，如图2所示。

    ① 实用新型提供一种用于输电线路转角数度为90～150°的大转角耐张型铁塔，具体是一种双回输电线路倒角塔。
    ②在塔身1的内角侧从上至下依次安装内角侧地线横担2、内上相横担3、内中相横担4、内下相横担5；在塔身1的外角侧从上至下依次安装外角侧地线T型横担6、外上相T型横担7、外中相T型横担8、外下相T型横担9。
    ③塔身1承载导、地线及铁塔所有荷载，内角侧地线横担2、内上相横担3、内中相横担4、内下相横担5采用短横担结构，外角侧地线横担6、外上相横担7、外中相横担8、外下相横担9采用T型结构。
    ④导、地线联塔型式均为耐张型，各相导、地线通过相应耐张串安装在各层横担上。内角侧导线通过耐张串安装在内上相横担3、内中相横担4、内下相横担5的两侧，并以跳线接通两侧导线，形成内角侧回路。外角侧导线通过相应的耐张串连接在外上相T型横担7、外中相T型横担8、外下相T型横担9的两端，并采用三跳线串接通，形成外角侧回路。
