3 模型应用敏感因素分析
    （1）导线相间距。工程实际应用时，需根据前后规划最大档距及最大设计倒角，重点校验不同回路间导线布置水平间距。
    （2）地线保护角。根据下层外侧的T型宽横担长度来调整顶层T型地线支架长度，确保地线保护角满足设计规范要求。
    （3）外侧宽横担跳线选型。单、双回路大角度倒角耐张塔外侧宽横担跳线选型应结合电压等级进行，当本模块用于110～330kV电压等级线路时，外侧跳线可采用三跳线串形式的传统软引流线，或采用扁铁式硬跳线。当本模块用于500、 750kV电压等级线路时，由于线路耐张串长度及空气间隙值较大，因此应合理选择双跳线串形式的笼式硬跳线或铝管式引跳线，同时建议在硬跳线钢管端部设置转向机构，以减小软、硬跳线过渡夹角至45°时导线折弯严重的现象。

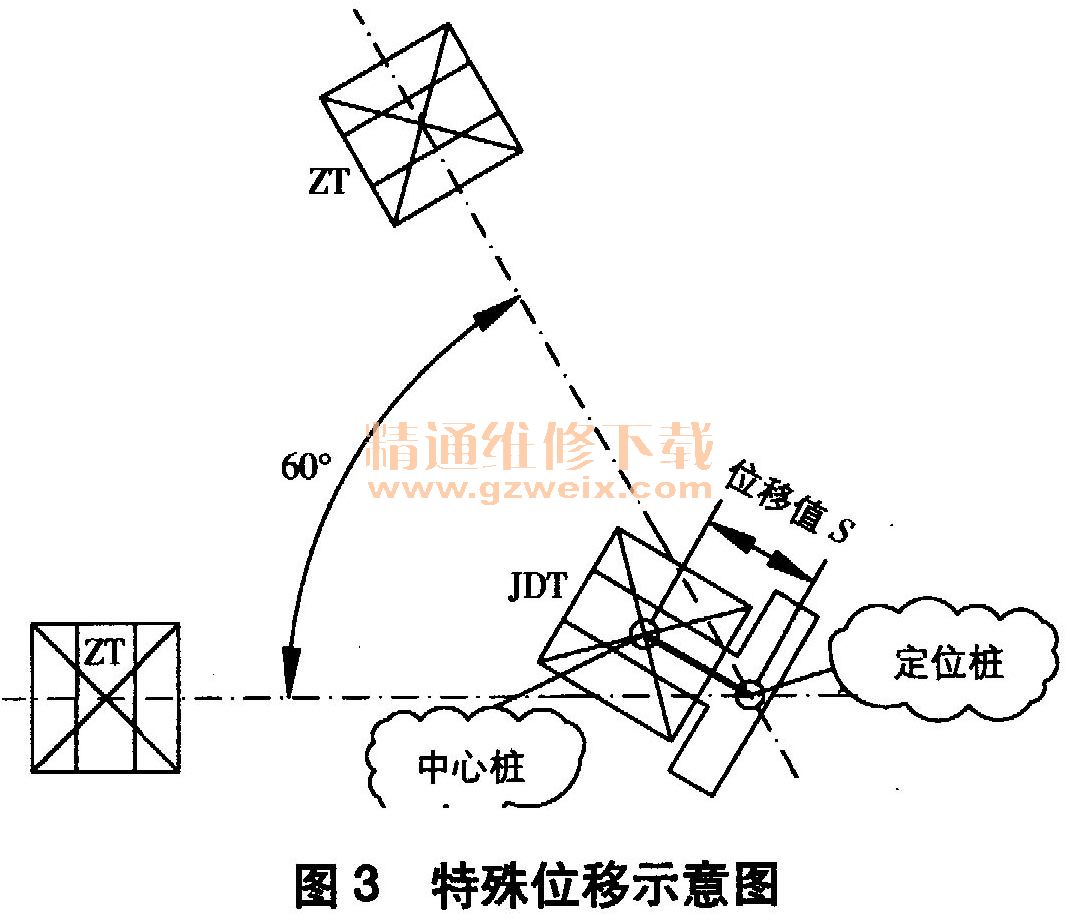

    （4）线路杆塔定位。当本模块塔型大、小号侧均为直线塔时，必须校核定位桩与实际塔位中心桩的位置关系，确定合理的位移值S，避免铁塔位移值不够，导致前后侧直线塔悬垂串偏角过大引起铁塔超荷载、直线塔头电气间隙不满要求等严重缺陷，如图3所示。

    （5）铁塔结构。不同与常规耐张塔，倒角耐张塔受力荷载加大，特别是超高压双回线路，塔身采用常规L200角钢及以下普通角钢的材料时，需采用双拼或四拼主材，塔头变坡位置的斜材也将采用T型双拼型式，导致整塔受力和连接节点复杂，因此建议采用大规格角钢材料或钢管材料，以有效降低塔重，使塔型受力更为简洁、合理。同时，导线挂点设计时应注意挂线点与线路方向对应。另外，由于倒角耐张塔外侧横担尺寸大，塔型设计时应合理规划横担预拱，建议内外侧横担采用不同的预拱取值。
    （6）铁塔基础。常规耐张塔基础预偏取值并不能适应倒角耐张塔，因此随着倒角度数的增加，应结合施工单位的具体施工情况合理给出基础预偏值。经计算，基础预偏
值可取常规60～90°的四型耐张塔的1.05～1.20倍。倒角耐张塔基础作用力大，在塔型多适用于地域复杂、通道狭窄的情况下，宜采用适用性强、承受荷载大且占地小的桩基础型式。
    4 结束语
    典型架空输电线路单、双回路大角度倒角耐张塔的设想与规划均建立在电气间隙、相间距要求及铁塔荷载等满足设计规范的前提下，根据不同电压等级、工程需要进行细致的尺寸规划与荷载验算后投入到工程实际应用中。该系列倒角耐张塔解决方案适用范围可覆盖110～750kV电压等级，具有较强的实用性。
