摘要：本文分析380V低压厂用系统送电过程中因设备内部存在寄生回路而导致的事故原因，给出了整改办法。

    电气设备送电前检查是确保送电安全的必要程序，正确的检查方法是送电安全的可靠保障。绝缘测试是发电厂运行人员熟悉的一项基本操作，这项工作看似简单平常，但是一些严重的送电事故往往都由绝缘测试方法不正确造成。本文将分析一起380V母线送电事故，指出习惯性错误导致的绝缘测试问题，希望相关人员引以为鉴。

    1 系统简介

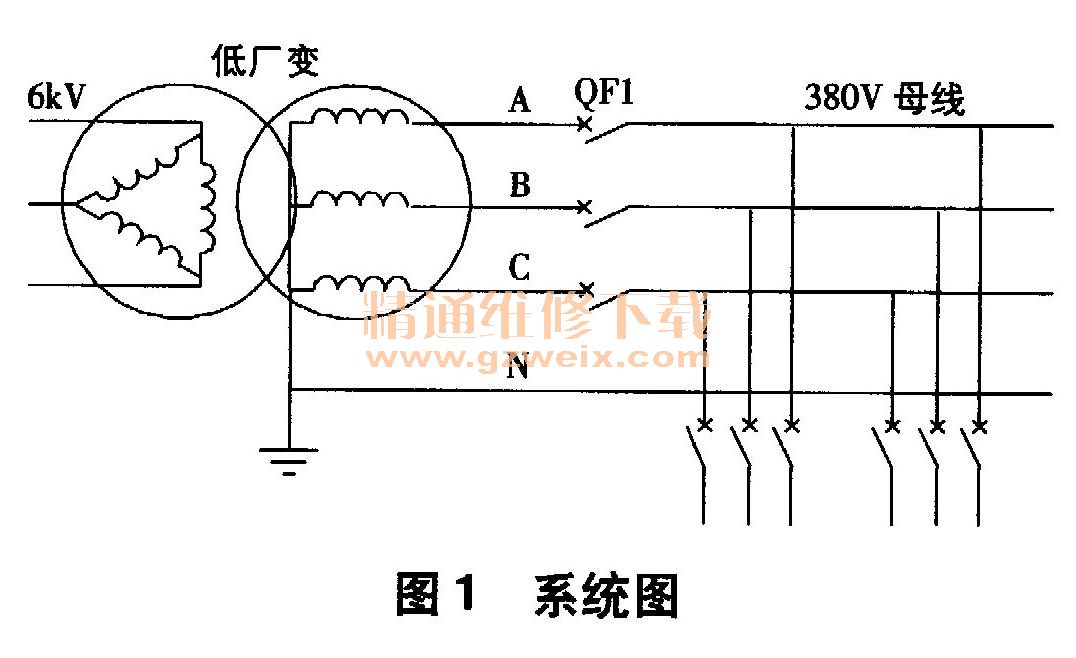

    某厂改造工程需新增一台低压厂用变，其容量为2000kVA，变比为6kV/380V，接线型式为△/Y。变压器低压侧带一段380V母线，380V配电装置为MNS抽屉式开关柜，如图1所示。

    2 事故过程
    某日，按施工计划，对新增变压器及其380V母线首次送电。送电前，按送电方案，需对受电范围内的设备进行绝缘测试。由于该变压器低压侧为N相固定接地，因此按要求，施工单位在测试绝缘前拆开变压器低压侧N相接地铜排，运行人员拆除母线PT一次熔丝。随后，运行人员用兆欧表分别测试380V母线的各相铜排对柜体绝缘，电阻值均为无穷大，判断绝缘合格。
    在施工人员恢复变压器低压侧N相接地铜排，运行人员送人PT一次熔丝后，所有人员撤出配电室，运行人员在DCS远方合6kV开关对变压器送电。变压器额定电压冲击3次无异常；当合变压器380V侧开关QF1对400V母线送电时，运行人员在配电室外听到室内传出轻微响声。运行人员进入室内检查，闻到焦糊味，发现380V开关柜开始冒烟，立即通知停电。
    做好安全措施后，检修人员打开380V开关柜检查，发现一开关柜内控制回路端子排全部出现放电击穿痕迹，控制回路二次导线胶皮焦糊，控制回路电源线熔断。

    3 事故分析
    检查发现，被烧断的380V开关控制回路220V电源来自380V母线的A、 N相。用万用表检查控制回路电源线L线与N线间绝缘为零，处于短路状态。于是，从电源线L线开始对控制回路接线进行排查，最终发现在控制回路端子排末端有一处短接线将L线和N线短路，
    该短接线号牌分别为“L1”和“N”（如图2所示），由此可确认接线人员套错号牌导致接线错误，最终导致了380V母排A、 N相在送电前已短路。然而，该短路情况却未能在送电前的绝缘检测中检查出。

    如图3所示，当低厂变低压侧中性点接地时，380V母线对地电阻为零，所以测量绝缘时必须拆除中性点接地铜排。在接地铜排断开后，A、 B、 C、 N相仍联接在一起，因此在QF1开关之前测量AN、 BN、 CN的绝缘电阻仍为零，各相对地绝缘电阻则为无穷大，无法检测相间绝缘。由于结构所限，测量变压器低压侧绕组绝缘，只能采用这种方法。

    测量380V母线绝缘时，开关QF1断开，各相间没有联系，所以可以测量相间绝缘。此时运行人员想当然地认为相间绝缘不用测量，仅分别测量了各相对地绝缘，从而未能发现短路缺陷。
