摘要：节能减排是世界性主题，对我国尤其意义重大。通过科学手段节约电能，减少电力输送的空载损失，已经势在必行。论述如何通过采用相间能量平衡型无功补偿装置，有效降低无功损失、提高供电设备效率，达到节约电能的目的。

    0 引言
    当前，全球经济的发展原则是节能减排，对我们处于发展中的国家，能源的节约尤其重要。电力工业最重要的节能措施就是“无功补偿”，如何最大限度地提高发电和输配电设施的利用率，是电力部门和用电单位都十分关心的问题，其中蕴涵着巨大的经济效益。
    总体技术方案“相间能量平衡型无功补偿装置”是一种电力工业必须的调控设备，为电力无功功率补偿提供了更完善的方法。它可有效降低无功损失、提高供电设备效率、改善供电质量，在不平衡的三相四线制供电系统中节能效果明显，是当前电力工业主推的节能手段。
    本装置用于供电系统的用户（负载）端，综合完成以下三种功能：（1）无功功率补偿功能；（2）相间有功能量自动平衡功能；（3）有源滤波功能。
    第一个无功功率补偿功能的工作原理很简单，是在用户端并联适当大小的电容器，以抵消电感分量，这是常规的无功补偿柜采用的方法，也称之为静态无功补偿。
    第二项相间有功能量自动平衡是创新项目，它针对供电系统的这种情况：供电系统总是用三相（ABC）供电，而大多用户端是分别使用三相中的一相（单相用户），因而三相系统各相用电的不平衡现象是绝对的，这种不平衡会造成严重的后果。首先是中性点偏移，使各相的供电电压改变，电压升高的相，会烧毁电器，电压降低的相，会使电器无法工作；其次是严重影响供电设备最大容量的发挥，比如变压器，它的最大容量对各个单相是一致的，因而任何一相达到最大容量时，变压器就处于危险的饱和状态，其它两相则发挥不出最大容量；最后，三相的不平衡，使得静态补偿失效，甚至取得的效果适得其反。可见本装置功能的重要性。
    相间有功能量自动平衡功能是用图1所示的方法实现的：采用图1的三相移相电路，给连接在三相线路上的能量转移电容注入电流，依靠调节相位把电容电流调整与该相的有功电流同相，从而实现有功能量在相间的转移。依靠图1的控制器，调节能量转移大小，实现转移能量的三相平衡。

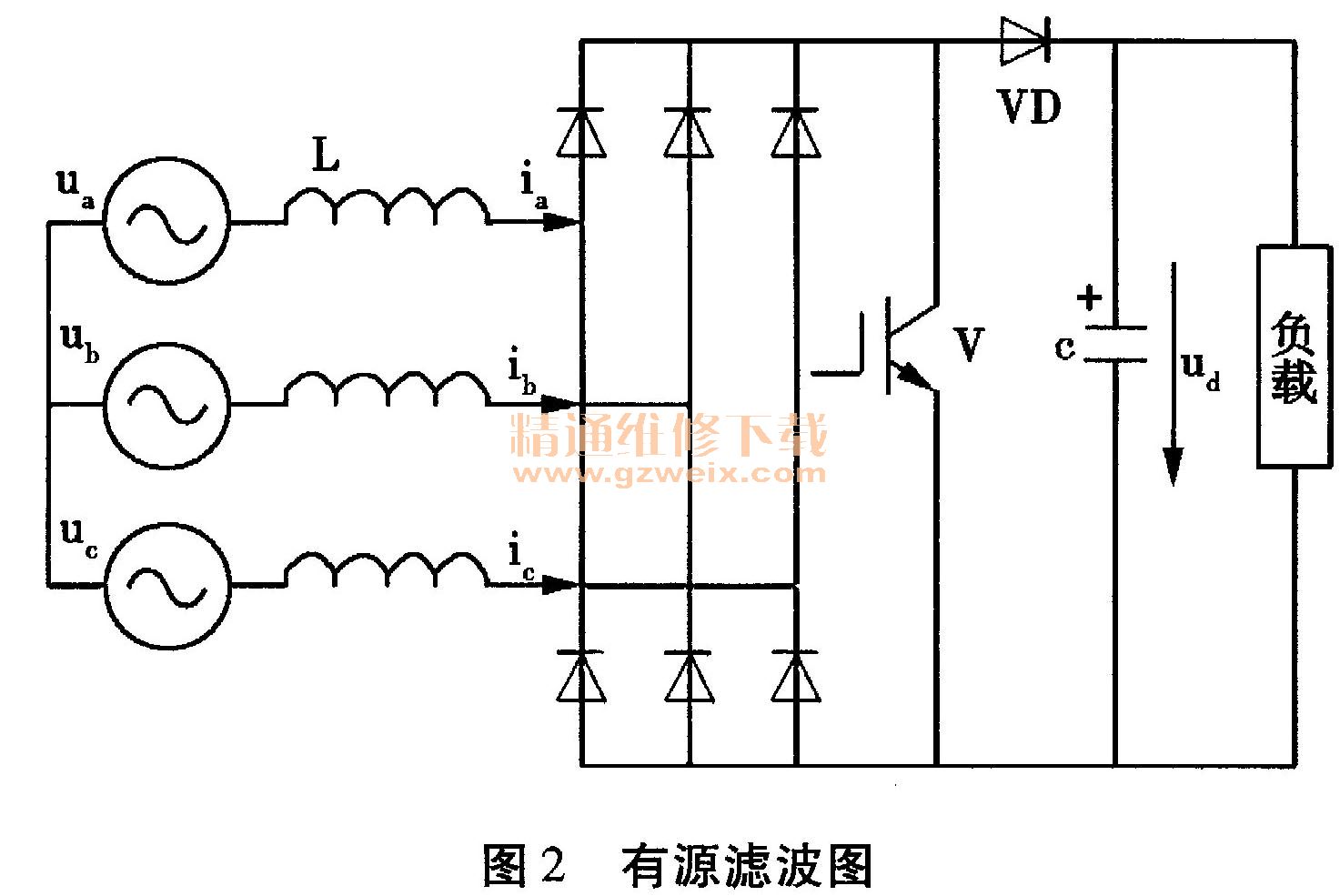

    第三项是有源滤波功能。能量平衡后的三相电路的各相无功电能出现新的分布状态（不平衡状态），此时按新状态对各相单独实现分相式无功补偿。分相式无功补偿由两部分补偿完成：有源滤波（图2）和静态无功补偿（图3）。
