10kv开关柜局部放电异常缺陷分析与处理
来源:电工技术  作者:佚名  2016-11-08 08:45:18

    摘要:本文针对10kV 3X14开关拒局部放电异常缺陷,通过超声波、暂态地电压和特高频局部放电检测方法精确找出放电点,并及时进行处理,以防止开关拒内部接触不良产生局部放电造成设备损坏。

    1 缺陷情况

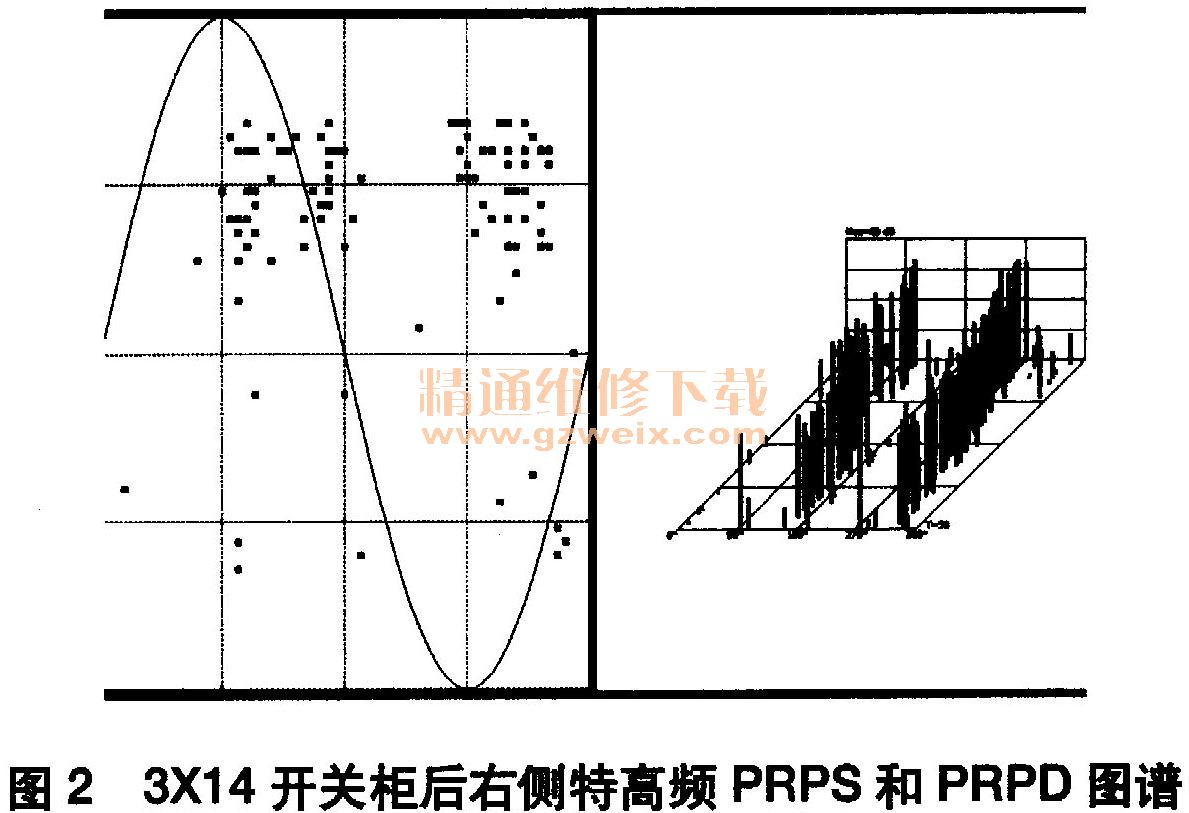

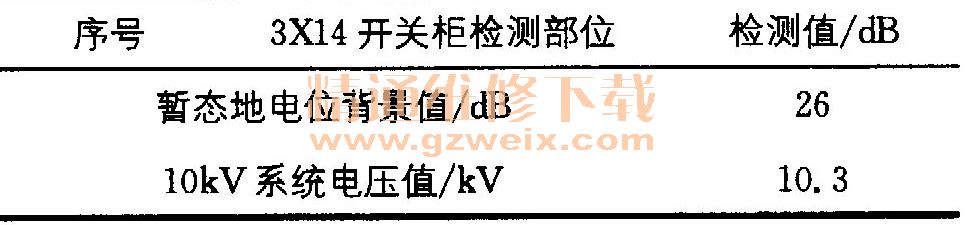

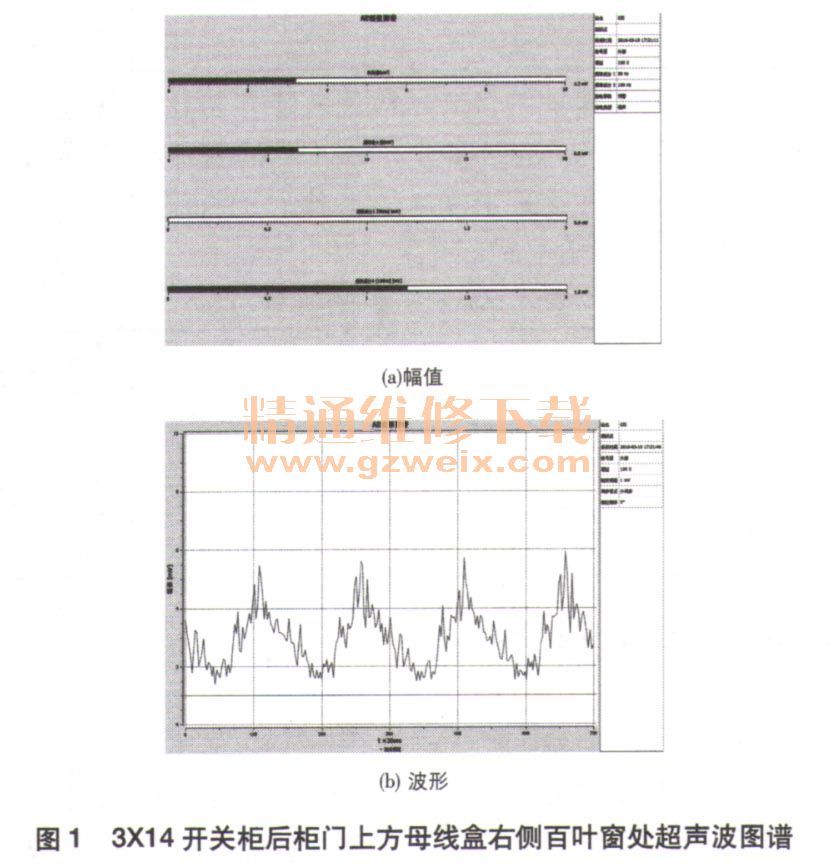

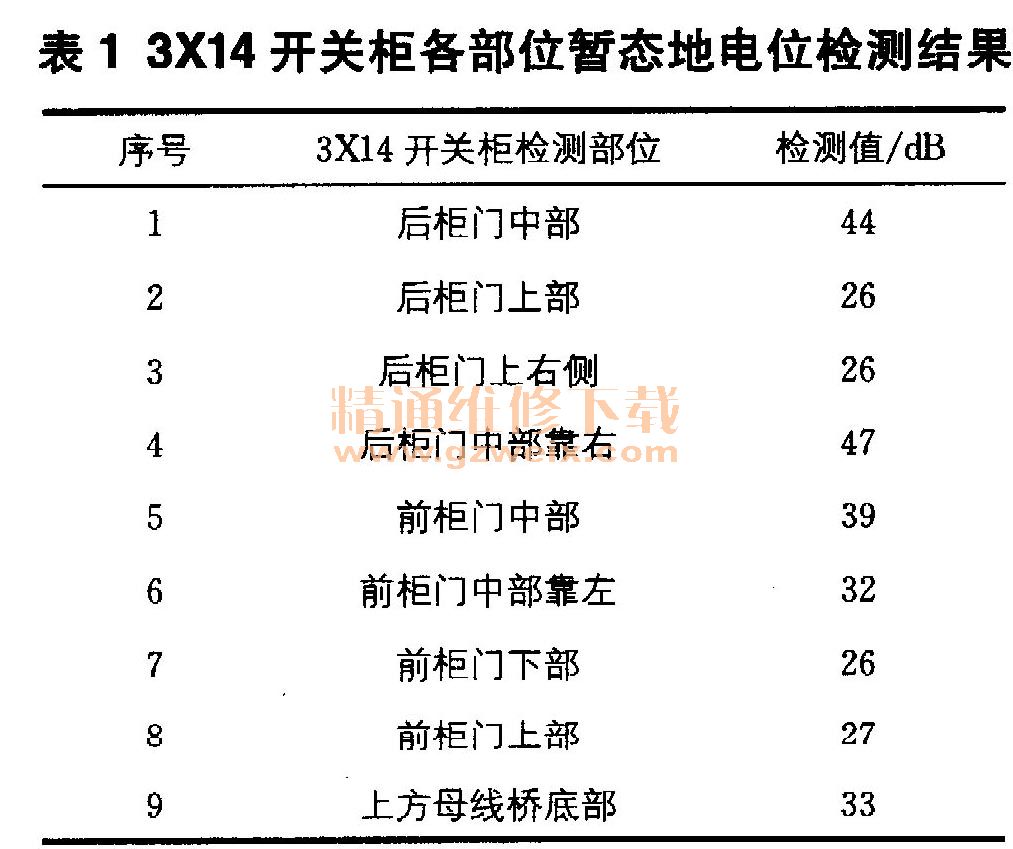

    某日,巡检发现某10kV 3X14开关柜有异响。为了确定放电部位和原因,对该开关柜各部位进行超声波、暂态地电压和特高频局部放电检测。超声波图谱如图1所示,暂态地电位检测结果见表1,特高频检测图谱如图2所示。






    由表1可知,3X14开关柜后柜门中部暂态地电波幅值最大,为47dB。由图1、图2可知,超声波和特高频局部放电信号为后柜门上方母线盒右侧百叶窗处最强,该处超声波达到20dB(背景值为-6dB)。根据省电力公司变电设备专业化巡检管理规定,该设备处于缺陷状态(数值>15 dB);超声波信号有明显的100Hz相关性,周期最大值达6. 5mV,特高频PRPS和PRPD图谱为典型的悬浮放电波形特征,综合图谱分析认为开关柜内可能存在机械振动导致的接触不良。综合三种检测方法试验结果分析,认为故障点靠近3X14开关柜后柜门母线室。由于3X14开关柜后柜门上部无观察窗,无法观察到母线室内部情况,因此决定尽快安排停电检查。

[1] [2]  下一页
