核电站机组保安段电源切换功能调试及设计改进

来源：电工技术作者：佚名 2016-12-10 11:20:31

    2 调试问题及解决方案

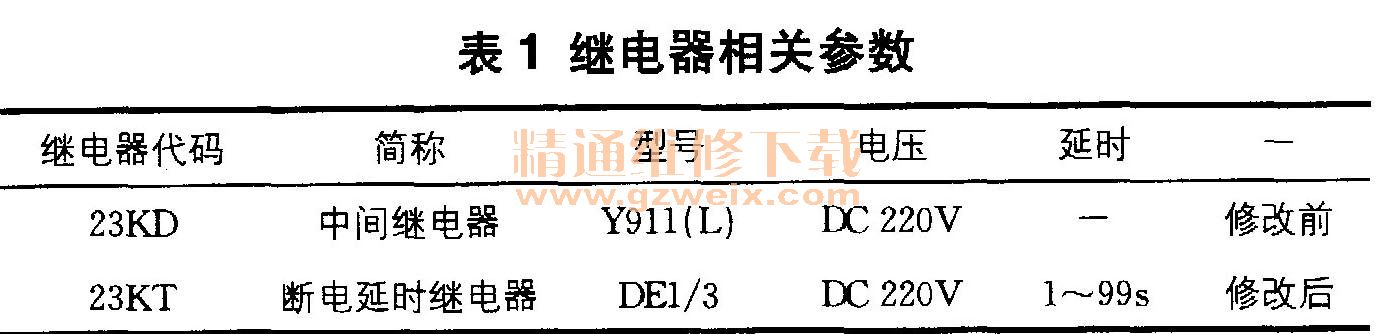

    在该核电站＃3机组调试过程中，发现由QA2切换至QB2或由QB2切换至QA2均可实现，而由QA2或QB2切换至QC2总不能成功。据此情况，初步判定QC2合闸回路存在问题。核查QC2控制回路接线均正常，分别短接QC2控制回路中各外接联锁信号，经0. 5s（36KT）延时后，QC2均能合闸，至此确认QC2合闸回路正常，判定外送联锁信号未能送达。根据图2，测量QA2、 QB2、QC2的分闸信号和选择开关的相关信号，发现信号都能送达且长时间保持（超过合闸需要的0. 5 s延时），至此基本把问题锁定在23KD上。分析QB2本身控制回路，发现23KD为中间继电器，且其必须在26KT相关触点闭合的情况下才能得电，而26KT必须在QB2合闸时才能得电，也就是说23KD得电的前提是QB2必须合闸，这与QC2合闸条件相矛盾，即图2中的8（23KD辅助触点闭合）、9（QB2闭合）不能同时满足。针对存在的问题，经分析需将23KD中间继电器改为断电延时继电器，以实现上述逻辑功能。经论证，修改后的方案可行（继电器相关参数见表1）。

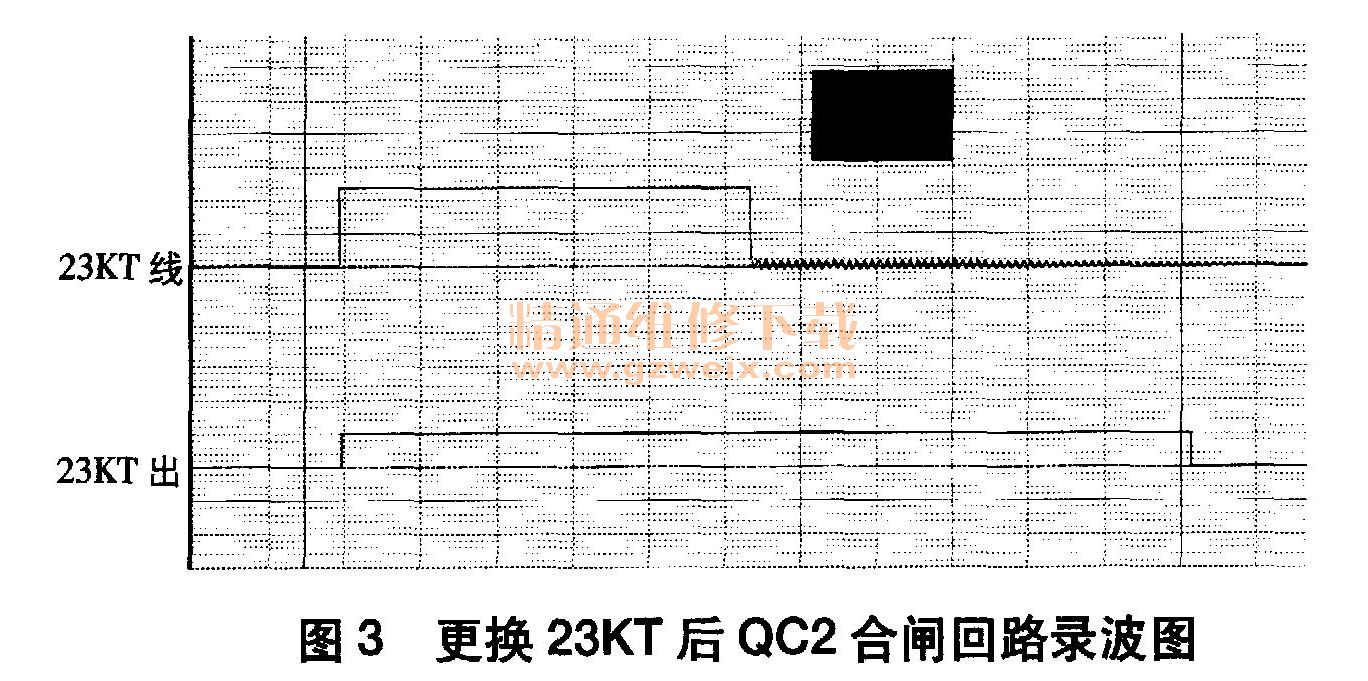

    更换该继电器后，设定断电延时触点保持is，进行试验，仍不能切换到QC2。经测量，推测23KT的断电延时常开触点闭合时间不足，造成QC2合闸时间不足。更换23KT后的QC2合闸回路录波数据如图3所示。23KT线圈得电68ms后失电，同时23KT去往QC2的合闸触点在23KT线圈得电7. 5ms后闭合，在保持269ms后断开，23KT断电延时继电器的延时断开触点闭合时间并未达到设定值（1s）。由图2可知，23KT在得电瞬间使QB2分闸，而QB2分闸后26KT也会丧失电源，这样23KT会在得电的瞬间失电。另外，延时断开触点为容性器件，可能需要一定的充电时间。

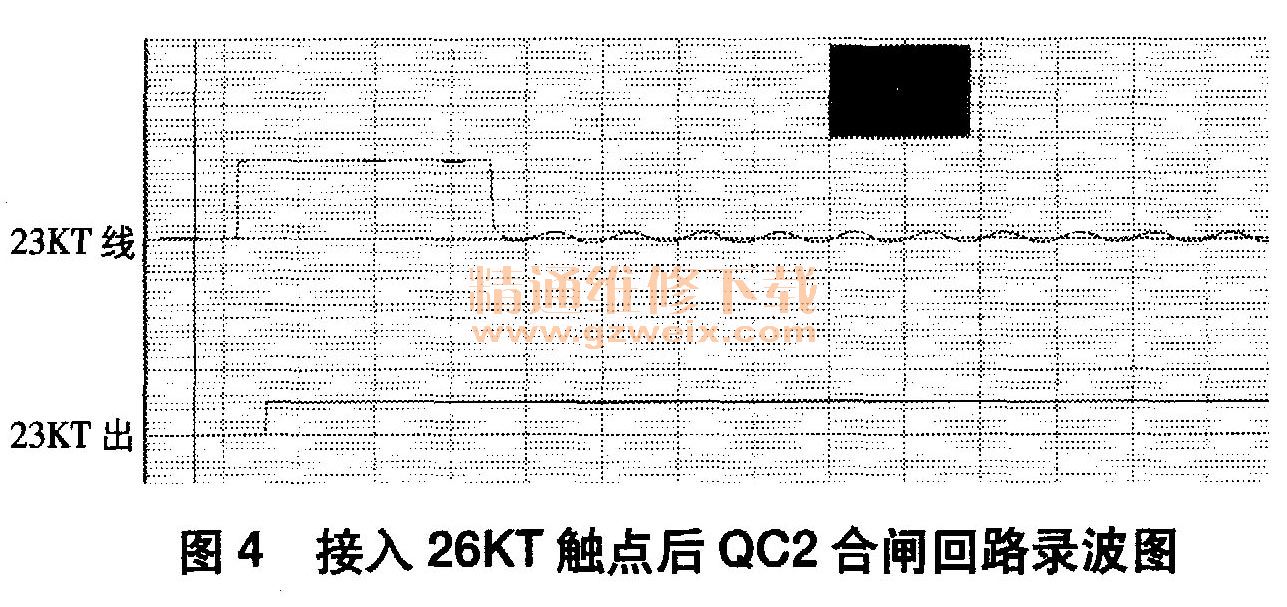

    基于该问题，给出了两种解决方案：更换一种非容性继电器；重新设计该控制回路。鉴于重新采购周期长且造成资源浪费，采用了第二种方案。要使23KT的延时断开触点有效动作，必须延长23KT的得电时间。由于23KT失电的间接决定因素是QB2分闸，因此在23KT得电时QB2不能立刻分闸。最终结合现场实际情况，将23KT与QB2联锁回路中的继电器26KT（图2中的7）的一组未使用延时闭合触点串人23KT所在的分闸回路，使QB2分闸时间延时1s、 23KT线圈得电时长也保持1s。该方案虽然会造成《哎2的合闸时间较原系统整体延时0. 5 s，但是不会对保安电源的下游负载安全造成影响。接入26KT触点后QC2合闸回路录波数据如图4所示。23KT线圈得电1 081ms后失电，同时23KT去往QC2的合闸触点在23KT线圈得电7. 8ms后闭合，在保持1 162ms后断开，与设定值1s相符，QC2成功合上。
