摘要：本文针对没有10kV通道可建的台区低压线路后端低电压问题，研制了一种安装在低压线路后端，自动调整低压线路后端电压的调压装置。介绍了装置的原理、组成。

    1 存在的问题
    桂林网区的农网、城网城中村有超长距离的输电线路，使得后面，特别是末端用户电压超低，因此解决没有10kV通道可建的台区低压线路后端低电压问题显得尤为重要。

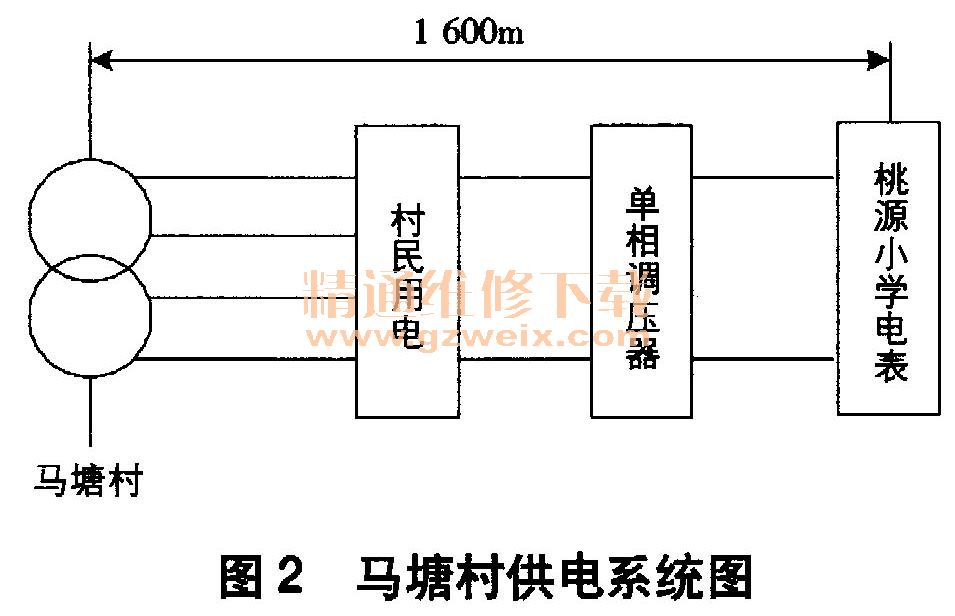

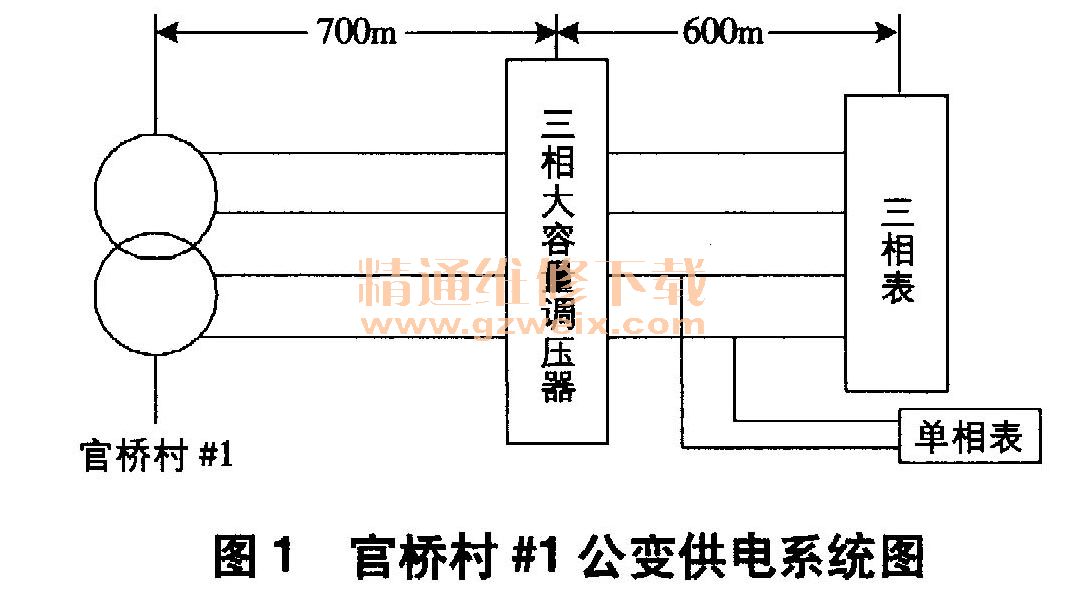

    官桥村＃1公变最长供电线路（到最后一个局装电表处）长度约为1 300m，属于城中村供电，线径为120mm;马塘村公变最长供电线路（到桃源小学单相电表处）长度约有1 600m，属于农村用电，线径为35mm，有动力抽水电机。由于官桥村＃1公变局装最末端电表后还有700m以上的表后线路，末端电压经常低于国标要求。而桃源小学用水需要经常抽水，电机动力和其它负荷较大，有时会与村庄居民高峰期用电重合，出现125V左右的极端低电压。官桥村＃1公变供电系统和马塘村供电系统如图1、图2所示。

    2 低压线路补偿式自动调压器原理
    由低压线路补偿式自动调压器原理（如图3所示），U出＝U入±U补。当U补的方向与U入的一致时，升压；当U补的方向与U入的相反时，降压。改变T2的抽头，就可改变U的大小，也就改变U补的大小；而改变U的极性，就改变了U补的极性。

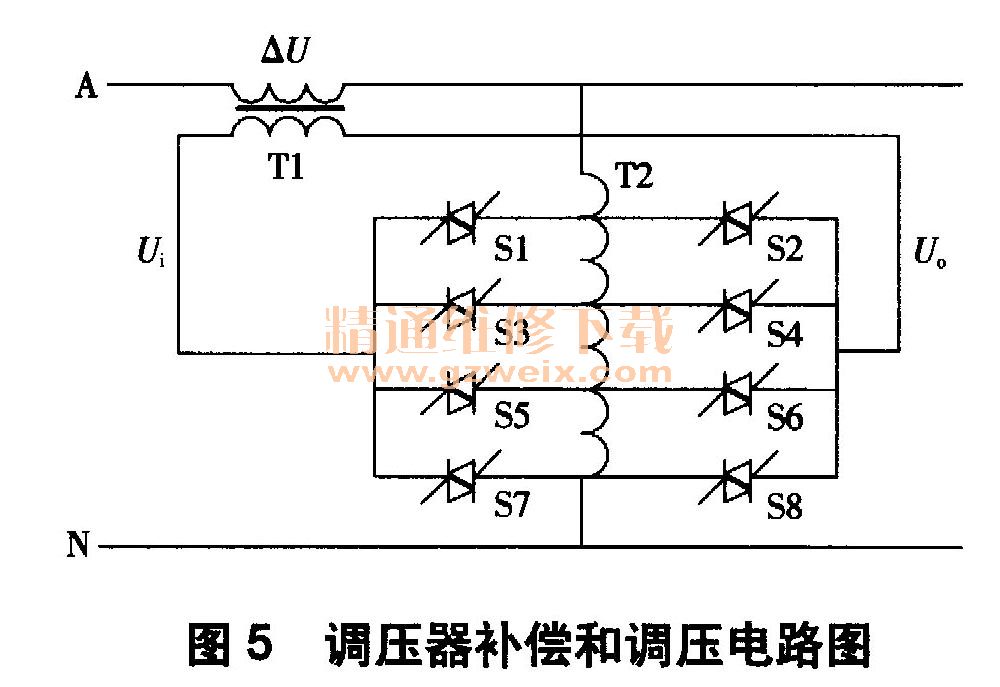

    低压线路补偿式自动调压器主要由补偿电路、调压电路、控制电路、输入采样电路、输出采样电路、输出控制电路、保护电路、旁路电路等组成，如图4所示。其工作过程为：当输入电压波动或负载变化时，通过采样电路获取反馈电压，与基准电压进行比较判断后，由控制电路输出控制信号，以控制调压电路中相应的晶闸管导通，使补偿电路产生极性和大小不同的补偿电压，达到稳定输出电压的目的。同时，控制电路还对保护电路和输出控制电路进行控制，产生相应的动作。低压线路补偿式自动调压器的补偿和调压电路简图如图5所示。

    补偿和调压电路的工作过程为：当输出电压Uo高于额定值时，要求补偿变压器T1上的补偿电压△u抵消升高的那部分电压，此时可触发S5和S8可控硅导通，交流正半波时电流通路为A-T1上绕组-T2-S5-T1下绕组-S8-N，交流负半波时电流沿上述通路反向流动（使用了双向可控硅）。当输出电压Uo低于额定值时，要求补偿变压器T1上的补偿电压△u补足降低的那部分电压，此时可触发S6和S7可控硅导通，交流正半波时电流通路为A-T1上绕组-T2-S6-T1下绕组-S7-N，交流负半波时电流沿上述通路反向流动。通过控制S1～S8不同可控硅的组合和通断，可切换调压变压器T2的抽头，从而改变补偿电压△U的大小和极性，达到稳定输出电压的目的。
