摘要：本文根据电力发展现状，结合相关知识和工作经验，分析了配网自动化系统规划和实施中存在的问题，并提出了相应的解决措施，以期对电力工作者有所帮助。

    0 引言
    由于我国电力自动化配网技术起步较晚，其普及水平及技术水平有待提高，尤其是在配网自动化的规划过程中，因此如何合理规划并最大限度地发挥配网自动化系统的性能，成为了当前电力系统存在的主要问题。基于此，本文就电力系统配网自动化系统在规划和实施过程中的具体问题进行探讨，以实现配网自动化系统的最佳运营模式。

    1 配网自动化系统功能与结构
    1.1配网自动化定义
    通常，配网自动化就是具有完整综合功能的配电自动化系统的总称，其具有完整的配电网络操作和自动化管理功能，能实现对配电系统的实时监控，并根据收集到的信息数据作出相应的判断、提示和处理，从而大幅提高电网运行效率。
    配网自动化功能主要分为配电网运行自动化和配电网管理自动化两部分。前者主要包括电网实时监控、自动隔离及恢复供电、负荷管理等功能；后者主要包括相关的设备管理、停电管理、用电管理等功能。
    1.2配网自动化系统组成
    根据相关规定及技术规范，配网自动化系统主要采用三层式结构，分为主站层、子站层及终端层。
   （1）主站层主要负责对整个配电网络进行实时监控，是整个配网自动化系统的核心；通过分析配电网运行状态、协调各子网间的电力配送关系，来提高系统的配电效率，实现系统高效运行。该主站系统的硬件平台主要采用基于Unix操作系统的计算机，利用商业大型数据库平台作为系统数据库。
   （2）子站层即介于主站层和终端层之间的系统层，是整个系统的中间层；主要负责终端层和主站层之间的信息传递，是配网自动化系统的信息中转站，起着承上启下的作用。配电子站设在变电站内，可实现对变电站内的线路信息采集，加强对变电站的实时监控。
   （3）终端层主要是指配网自动化系统中的各类终端设备，其主要功能是负责收集各类信息并发送至上一级系统，同时接收上一级系统下传的各类指令，并完成相应的动作。

    2 配网自动化系统规划建设方案
    2.1配网自动化系统结构

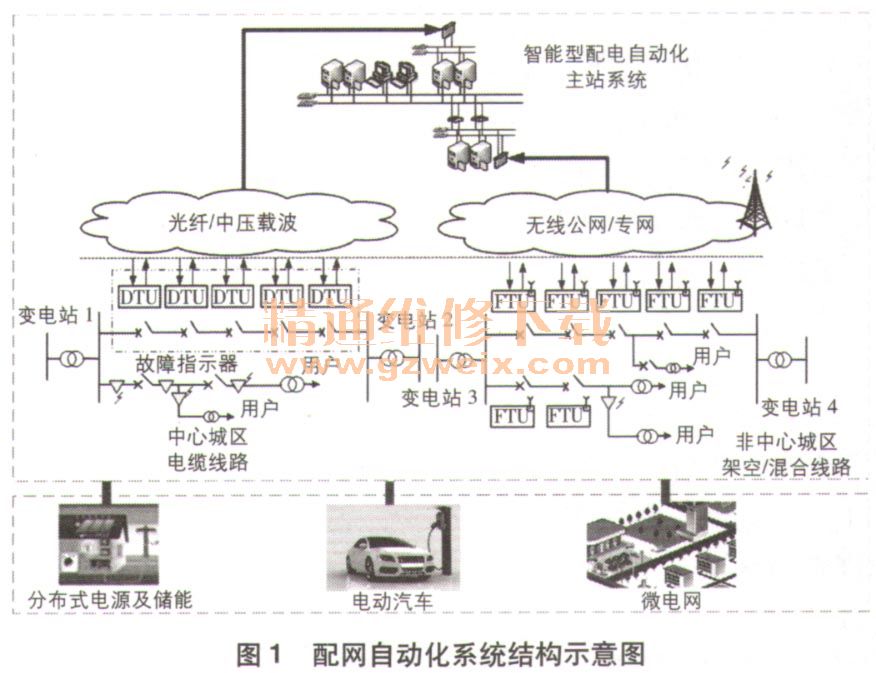

    江门配网自动化系统结构如图1所示。第一层为主站层，其配电数据平台为AM/FM/GIS，整合了配电SCA-DA系统、配电MIS和GIS功能，通过全面共享GIS数据，实现配电调度、生产管理等。第二层为子站层，主要负责数据的传输和处理，实现对终端设备的实时监控、信息收集以及故障处理等。第三层为终端层，主要负责对线路、开闭站、配电室、配变电压器及环网开关柜的实时控制。

    2.2配网自动化主站建设
    江门配网自动化主站的规划目标为系统实时数据采集量50万，主站层硬件采用标准通用设备，以提高系统的可维护性。主站硬件结构如图2所示。

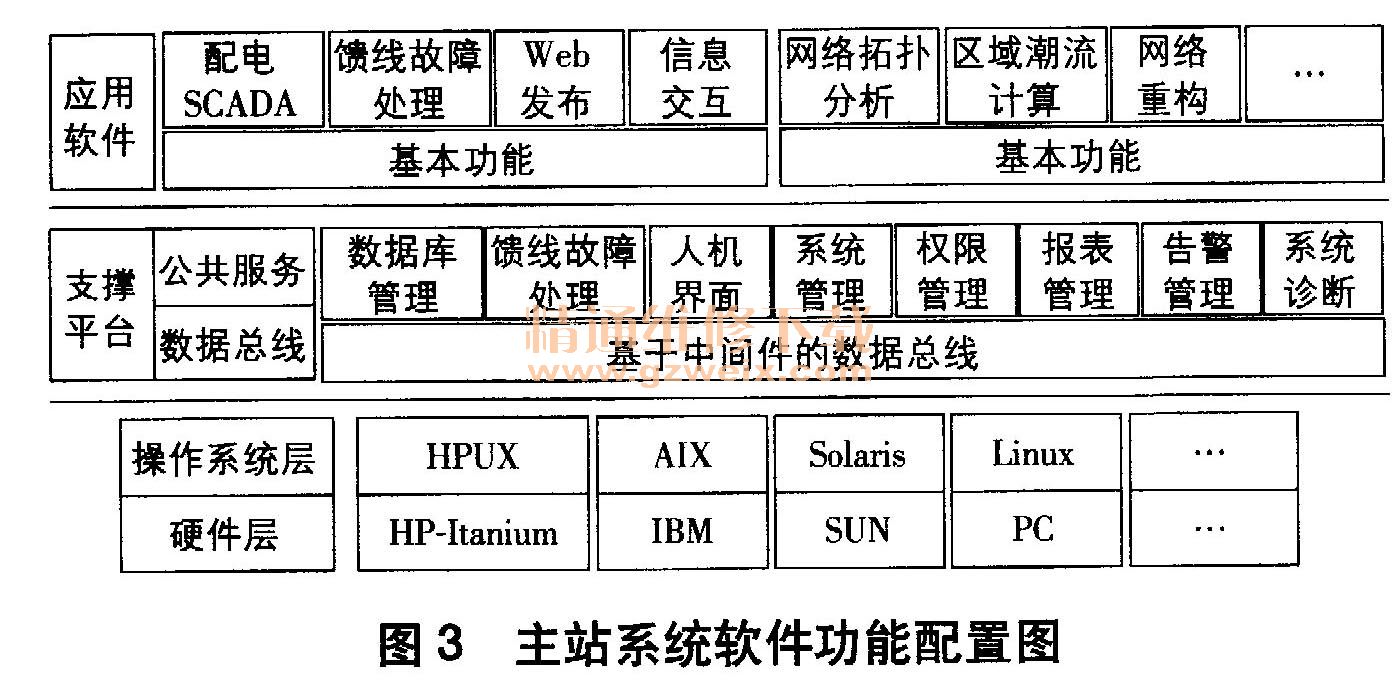

    主站系统的软件主要采用Unix和Linux操作系统，数据库主要为实时数据库和商业数据库相结合，数据库访问接口为API。主站系统软件功能配置如图3所示。

    2.3配网自动化终端建设
    配网自动化终端是指电网系统的各种终端设备控制单元，包括配电变压器监测终端TTU、柱上开关监控终端FTU、开闭所监控终端DTU、环网柜监控终端FTU等。由于配电自动化终端设备多安装在户外，因此其安装、维护工作难度大，且运行环境复杂，设备使用量大。在配电自动化大面积推广的情况下，为避免出现重复建设和系统终端设备间不匹配的问题，应制定统一的行业标准，规范市场行为。
    配电自动化终端建设方案如下：
   （1）监控选点。①配网线路主干点或供电联络点；②具备转供电能力的线路；③具备自动化改造的线路；④与上下级环网距离适中的点；⑤户外设备；⑥重点用户；⑦高负荷区域；⑧专线用户；⑨计划近期实施自动化改造的线路。
   （2）三遥选点。①能明显提高重要用户的环网设备供电可靠性；②具备快速转供电条件和能力的环网设备；③条件成熟、经济合理的环网设备。
   （3）两遥选点。①不具备三遥改造或无法使用光纤通信的环网设备；②分支线开始端的环网设备；③重要线路开关或分段开关。
    2.4配网自动化开关改造方案
   （1）负荷开关改造原则。①在不影响开关柜设计性能的情况下，应优先考虑使用原配的设备；②严格按照改造方案执行，尽量减少改造比例，保证改造质量和效率；③尽量选择在用电低谷期进行配电房相关开关改造，减少对用户的影响。
   （2）安装电流互感器。①给开关柜分别安装A相电流互感器、C相电流互感器和零序电流互感器；②对于单芯进柜开关柜，将A相电流互感器、C相电流互感器安装于柜内，零序电流互感器安装于电缆进柜分线点。
   （3）安装电动操作机构。①将负荷开关操作机构更换为电动操作机构，实现对分合闸的控制；②开关操作机构电源为DC 48V;③将开关分合信号引入开关端子排。
