2 检修时未断开中性线触电预防措施

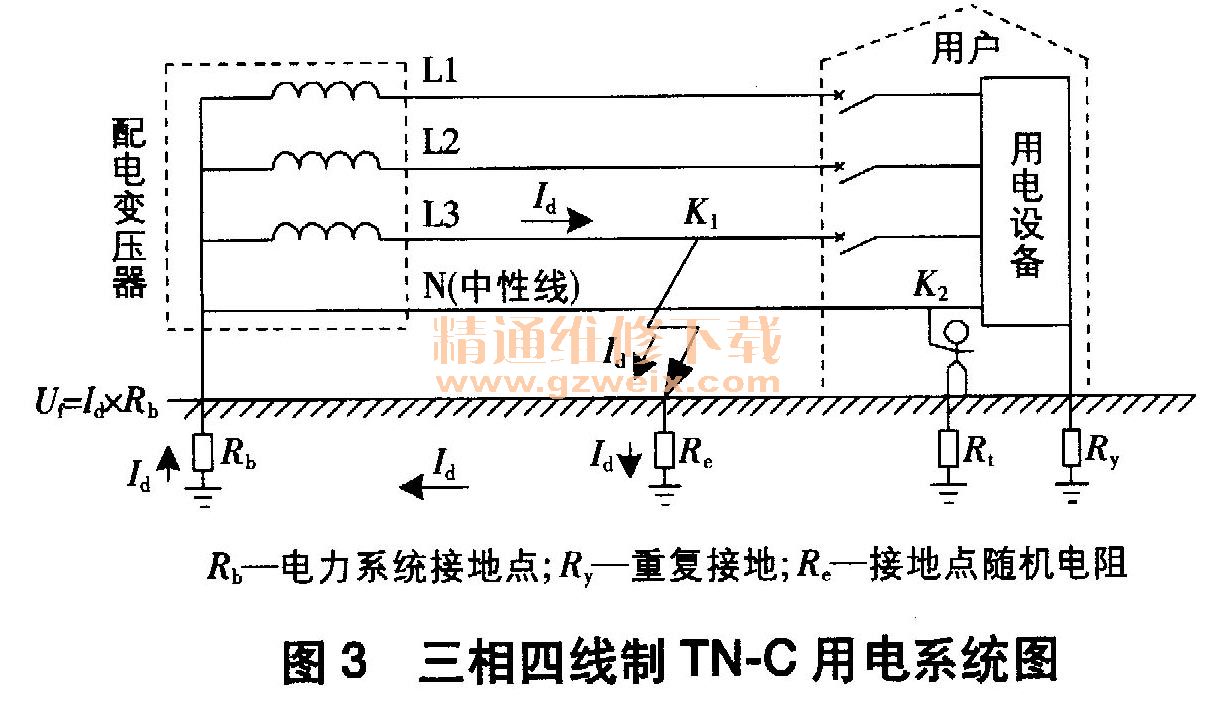

    我国城乡在三相四线制用电系统中采用TN-C系统，即配电变压器中性点接地，中性线和保护线合一（称保护中性线PEN）。用电设备的外壳接保护中心线，保护中心线应重复接地。三相四线制TN-C用电系统如图3所示。当三相用户或单相用户只断开相线开关而保持保护中性线在接通状态时，中性线是带电的，此时接触中性线或设备外壳会遭到电击。
    在图3中，用户用电设备在检修期间发生位于用户保护电器前端的相线L3（或L2、 L1）单相接地故障（K1点）时，故障电流（Id）将流经线路接地点随机电阻（Re）、大地、配电变压器中性点接地电阻（Rb），最后返回配电变压器中性点。此故障电流将在配电变压器中性点接地电阻上产生故障电压Uf=Id×Rb，即变压器中性点对地电压将升高至：



    该电压的大小取决于线路接地点随机电阻与配电变压器中性点接地电阻的比值，极有可能高于安全电压（50V），如果Re =Rb，则Uf≈110V。该电压沿中性线传导至用户侧，使用电设备外壳也带电。因此，当低压系统发生单相接地或漏电故障时，若未断开中性线（K2）进行用电设备检修，则会因中性线对地电压的存在而发生人身触电事故。对此可采取以下预防措施。
   （1）对于三相四线制TN-C用电系统，须在用户电源进线处安装可连同中性线一起切断的四极（三相动力用户）或两极（单相用户）断路器来隔离设备。检修用户电气设备时切断电源断路器的同时断开相线和中性线，以避免中心点对地电压在中性线上传导，使用电设备外壳带电。
   （2）在低压系统电源侧安装剩余电流保护装置（RCD），整定电流不大于30mA、瞬时动作。RCD会对系统内单相接地故障进行快速灵敏反应，在瞬间或整定时间内切断相线回路电源，使中性线上不会存在Uf，以保证人身安全。

    3 结束语
    中性线在低压系统中起着重要的作用。低压系统带电运行中，中性线必须牢固，不得断开。低压系统用电设备停电检修时，必须同时断开检修设备的相线和中性线。检修结束恢复运行时，应同时接通相线和中性线。
