主厂房进风百叶面积为162. 5m2。主厂房屋顶设10台屋顶风机，单台风机风量为86 150m3 /h。

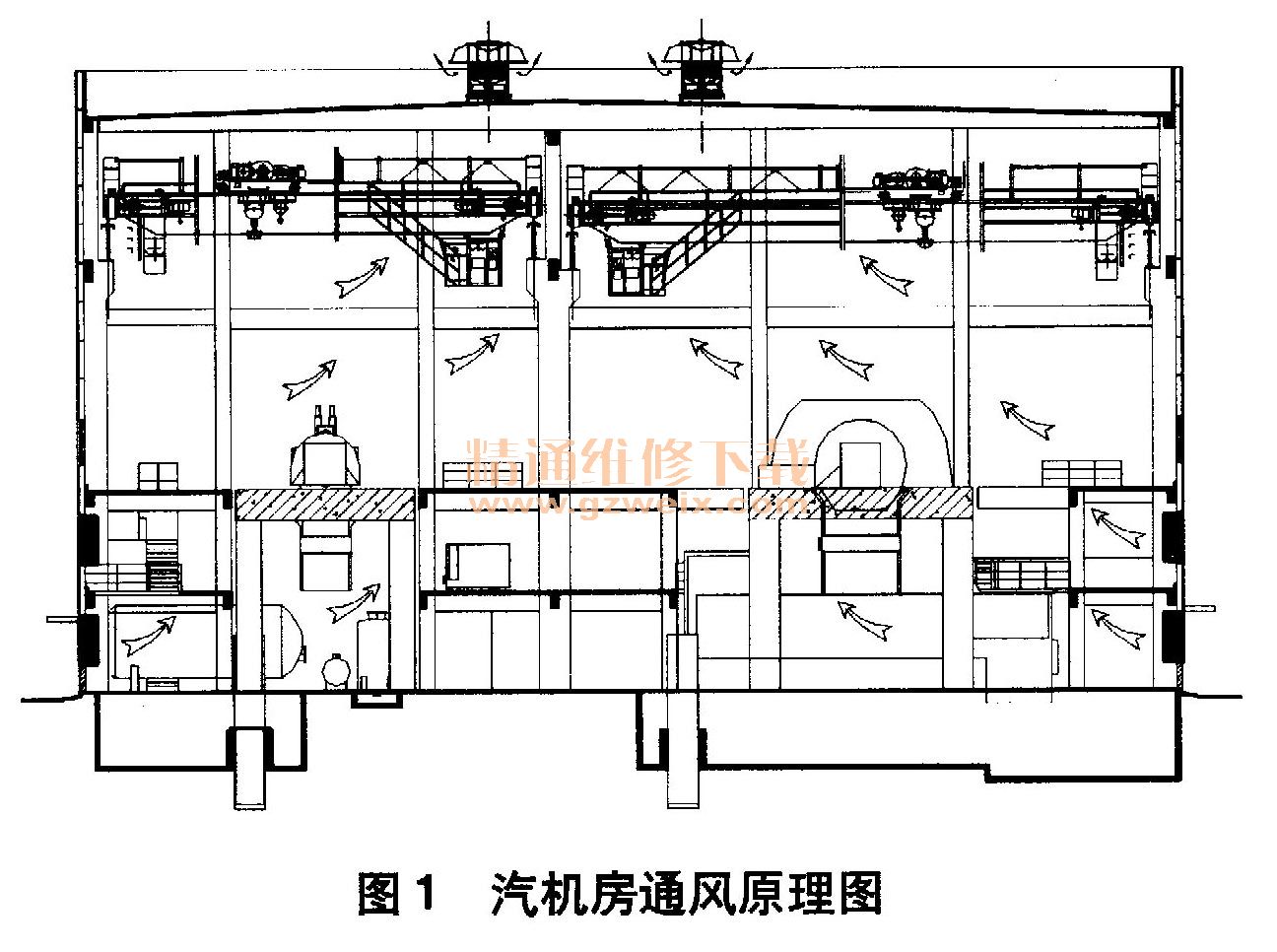

    厂房内管道设备繁多，在没有很多空间安装消声器的情况下，为达到消声效果，汽机房通风按图1设计。

    2.4集控室空调系统
    集控室负责全厂主要设备的监控。集控室空调系统采用集中式可变新风一次回风空调系统，安装2×100％容量的组合式空气处理机组，一用一备，每台机组处理风量为20000m3 /h，冷量为110kW，电加热量为60kW。每台机组由回风机、排风段、混合段、初中效过滤段、冷却／加热盘管、加湿段、送风机及出风段等组成。
    空调系统的最小新风根据满足卫生条件和维持室内正压所需新风量的大值确定，但是最小新风量不低于系统风量的10%。
    2.5配电装置室降温通风
    配电装置室设有机械排风系统，排风机兼作事故通风用，通风系统的事故排风风量不小于每小时12次，在过渡季空调停运时开启风机机械排风，开启风机的同时关闭空调箱回风阀，并将新风阀开启到最大。主厂房配电装置室设置降温系统，降温设备为组合式空调机组，制冷量为60kW，风量为10000m3 /h。降温系统的冷源为冷冻水，由集中冷冻水系统提供。在运行降温系统时，确保风机处于关闭状态。
    2.6蓄电池室降温通风
    蓄电池室内布置的蓄电池为免维护型，过度充电时水会电解产生少量氢气。为了防止氢气聚集产生爆炸危险，设置机械排风系统，排风机兼作事故通风用，通风系统的事故排风风量不小于每小时3次，排风机及电机为防爆型，并直接连接。事故风机电源开关设在发生火灾时能安全、方便操作的位置。蓄电池室吸风口上缘至顶棚平面的距离不大于0. 1m，蓄电池室需保持负压。
    蓄电池要求室温冬季不低于18℃，夏季不高于30℃，以使蓄电池保持在高效反应区，因此蓄电池室设置空调系统。该空调系统为直流式，空调设备为立柜式新风机组，制冷量为24. 5kW，风量为2000m3 /h，冷源为冷冻水，由集中冷冻水系统提供。在运行空调系统时，需确保排风机运行，保持室内负压。

    3 空调系统节能技术应用
   （1）冷热负荷计算。发电厂的热负荷主要来自配电间变压器的散热、电子室控制柜的散热等，因此核算设备散热量是发电厂空调系统计算的基础。在设备散热量的基础上再核算室外传热产生的冷负荷，两者叠加后再进行空调选型，使空调容量设计更符合实际节能运行需求。
   （2）电厂余热利用。为有效节约运行成本，提高电厂综合利用率，利用0．3MPa的低压蒸汽作为空调制冷的驱动源。经蒸汽型澳化锉机组制冷后，蒸汽变成凝结水，通过热水泵打回除氧水罐，重新进入蒸汽环路，以节约水资源和制水能耗。
   （3）燃机机力冷却塔的使用。制冷站布置于燃机机力冷却塔边，而且冷却水进出口参数基本一致，为了节约设备投资，空调冷却水直接从冷却塔水池取水，经嗅化铿机组使用后，再回到冷却塔水池。为了利用水池冷却水，空调冷却水系统管道的最高位需降到水池水平面以下。
