摘要：本文介绍某燃机电厂通风空调系统设计，主要阐述主厂房、集控楼等主要区域通风空调系统设计，分析电厂负荷及空调特点，并总结燃机电厂设计中需要重点考虑的因素。

    1 项目概况
    某项目位于某市经济开发区，电厂选用先进高效的燃用天然气的燃气一蒸汽联合循环机组，并根据“统一规划、分步实施、以热定电、适度规模”原则确定装机容量为2套9E级燃气一蒸汽联合循环机组，汽轮机配置为一抽一背。机组容量按发电能力进行定义，本工程容量为2×180MW。
    该燃机电厂的燃机室露天布置，主要的设备用房有汽机房、集控楼、化水楼、网控楼、辅机楼、行政办公楼等。设备用房数量众多且功能复杂，不同的设备用房对温湿度要求差别很大，而设备用房的室内环境达不到设备本身的要求，就会影响设备的正常运行。针对燃机电厂的特点，研究一套可靠的通风空调方案，对保证整个燃机电厂的正常运行至关重要。

    2 通风空调设计方案
    2.1主要房间室内设计参数

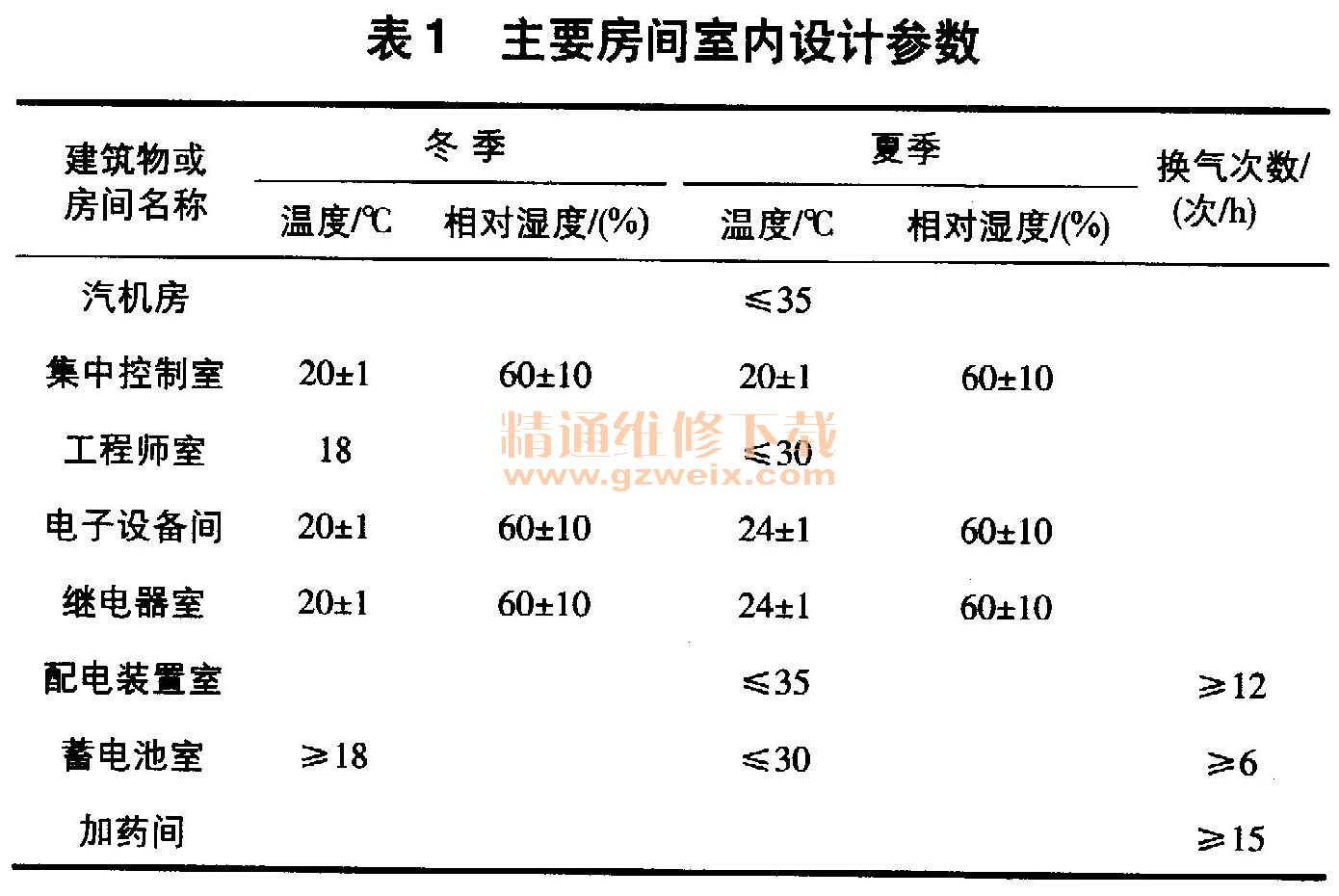

    该项目所在地日平均气温不高于5℃的天数为44天，且属于非采暖区，因此全厂设计空调系统。表1为主要房间室内设计参数。

    2.2集中制冷加热站
    燃机电厂全厂空调冷负荷为2 890kW，采用蒸汽型漠化铿机组作为空调集中冷源，主机布置在厂区南侧制冷加热站一楼，靠近燃机机力冷却塔。主机为2×60％容量的蒸汽单效型嗅化铿冷水机组，每台机组制冷量为1 723kW，蒸汽为0. 1 MPa的饱和蒸汽。2台主机的布置方式满足部分负荷时的运行需求，冷冻水供回水温度设计为7/12℃。嗅化锉机组的冷却水取自燃机机力冷却塔，冷却水设计人口、出口水温为31、38℃，冷却水直接排入机力冷却塔水池。燃机电厂全厂热负荷为1 600kW，集中加热系统为2×100％容量的板式汽水热交换器，供回水温度为45/50℃，蒸汽耗量为2. 9t/h。
    空调冷冻水系统采用一次变流量系统，包括3台一次冷冻水变频循环泵，配合2台主机两用一备，每台水泵的水量为312m3/h，扬程为33m。空调冷却水系统采用一次变流量系统，包含3台一次冷却水变频循环水泵，配合2台主机两用一备，每台水泵的水量为550m3/h，扬程为20m。集中冷热水系统采用闭式循环，两管制（供回水管各一根），夏季供冷水，冬季供热水。
    2.3汽机房通风
    燃机电厂全厂做降噪处理，汽机房内部背景噪声为85dB，汽机房的通风采用电动消声防雨百叶自然进风、消声型屋顶风机机械排风，消声量控制要求为20dB。
    2台汽轮机在汽机房内散热量约为3MW，主厂房通风系统的进风温度按夏季室外通风温度31℃计算，排风温度按40℃计算。通风系统将维持运转层工作区域的温度不超过36℃。经计算，排除2台机组的余热，主厂房所需通风量为8×105 m3 /h。
