2 站用电备自投误动分析
    分析故障现场情况，认为造成＃2站用变备自投装置不正确动作的可能性有以下几种。
    可能性1：备自投定值设置错误。备自投设置跳主供开关、合备用开关的定值均为0. 5s。380V开关从收到跳闸命令到给备自投跳闸位置信息约有100ms延时。由于备自投在未收到主供开关跳闸位置信息情况下认为主供电源没有跳开，将不会发合闸脉冲，因此会引起备自投装置动作失败。
    可能性2：备自投装置二次回路接线错误。
可能性3：备自投装置损坏，无法正确动作。

    3 解决方案
   （1）修改备自投定值。备自投跳主供电源开关时间需与10kV母线元件保护动作时间配合，长于10kV母线元件保护动作时间，以避免10kV母线上所挂元件故障引起备自投装置误动。经分析，该变电站10kV母线元件切除故障最长时间为0. 7s，考虑到0. 5 s的级差，设备自投跳主供电源开关的时间为1.2s。备自投合备用电源开关时间需与跳主供电源时间相配合，考虑到1. 0s级差，设定为2. 2s；接着更改二次接线，因380V母线无分段开关，故短接分段开关合位。
   （2）解开备自投跳合402、 403开关电缆以及备自投模拟量开人电缆。通过继电保护调试仪加模拟量，测试备自投逻辑和出口回路的正确性。通过模拟母线失压，检验出备自投装置能够正确动作。
   （3）由于已验证备自投装置动作的正确性，因此缺陷只可能是二次回路接线错误。再次梳理备自投二次接线，发现备自投进线1电压（高压侧）和进线2电压（高压侧）开人模拟量接反。这造成10kV侧主供开关跳开后，备自投装置得到备用电源失压信息，出现动作失败。在交换进线1和进线2电压接线后，试验验证装置动作的正确性。

    4 备自投传动方案
    备自投装置消缺后，需进行备自投传动试验，模拟真实380V母线失压，验证备自投装置能否自行恢复备用电源。由于该备自投具有进线互投功能，因此需进行进线互投方式1和互投方式2试验。
    4.1进线互投方式1

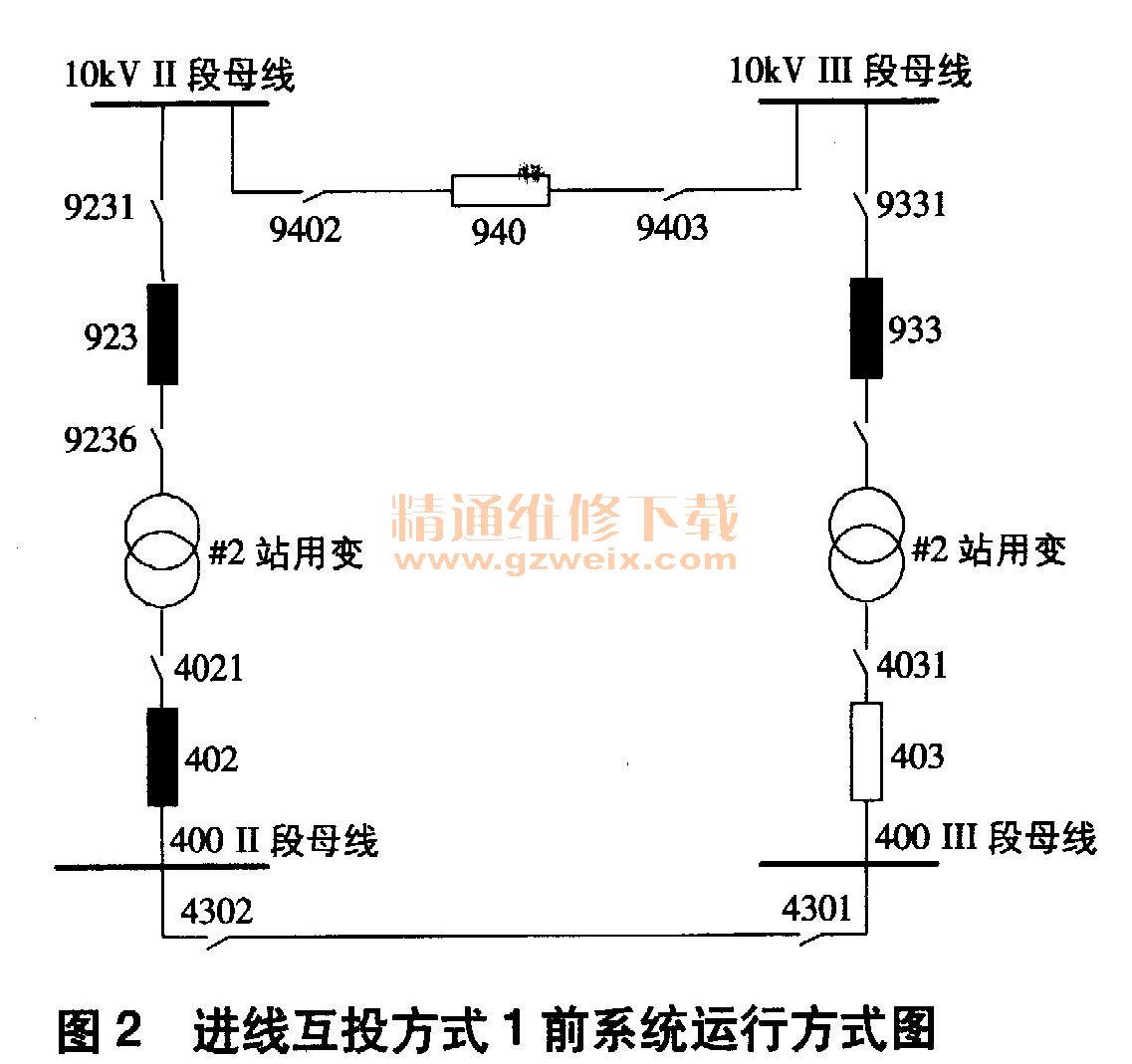

    在互投方式1情况下，合上923、 933开关，合上402开关作主供电源，403作备用电源，如图2所示。

拉开10kV＃ 2站用923开关，380V母线失压，备自投先跳开402开关，后合上403开关，备自投方式1动作行为正确。
    4.2进线互投方式2
    在互投方式2情况下，合上923、 933开关，合上403开关作主供电源，402作备用电源。拉开10kV #3站用933开关，380V母线失压，备自投先跳开403开关，后合上402开关，备自投方式2动作行为正确。

    5 方案改进
    本次备自投装置进线1电压（高压侧）和进线2电压（高压侧）接线错误，造成备自投装置在相应高压侧进线失电时不能正确动作，而在正常的站用变切换检查，拉开站用变低压侧开关时却能正常动作，导致故障不能及时被发现。为避免类似问题的发生，对该备自投装置进行改进。
   （1）备自投装置进线1电压、进线2电压取对应低压侧电压开人模拟量，以判别备用电源是否有压，这样可提高备自投装置动作的正确性。
   （2）增加备自投装置闭锁功能，手跳402、 403开关闭锁备自投，这样不仅可规范站用变备自投装置的操作规程，使其只能在高压侧开关拉开后才能实现备自投功能，保障备用电源的正确投入，还可在正常断开低压侧开关时避免装置误动。

    6 结束语
    站用变低压侧备自投装置给全站的交直流用电提供安全保障，对电力系统安全稳定运行具有重要的意义。在变电站站用变备自投装置应用中，需合理设置装置动作逻辑，以充分发挥其功能，保证变电站交直流站用电的安全稳定。
