摘要：本文分析某220kV变电站站用变备自投装置运行中拒动的根源，并针对该型号站用变备自投装置在该站接线方式下运行的特点，提出改进建议，以方便该型号备自投装置后期运维，保证该变电站交直流站用电的安全稳定运行。

    随着变电站内电力设备的逐渐增多，对站用电源的可靠性要求越来越高，尤其对于重要的枢纽变电站，站用电源是否正常工作直接关系到站内设备的运行。站用变低压备自投装置能确保任一路站用电源或变压器／母线发生故障时，给变电站内的交直流用电提供安全保障，因此对电力系统的安全可靠运行具有重要意义。

    1 站用电系统正常运行方式

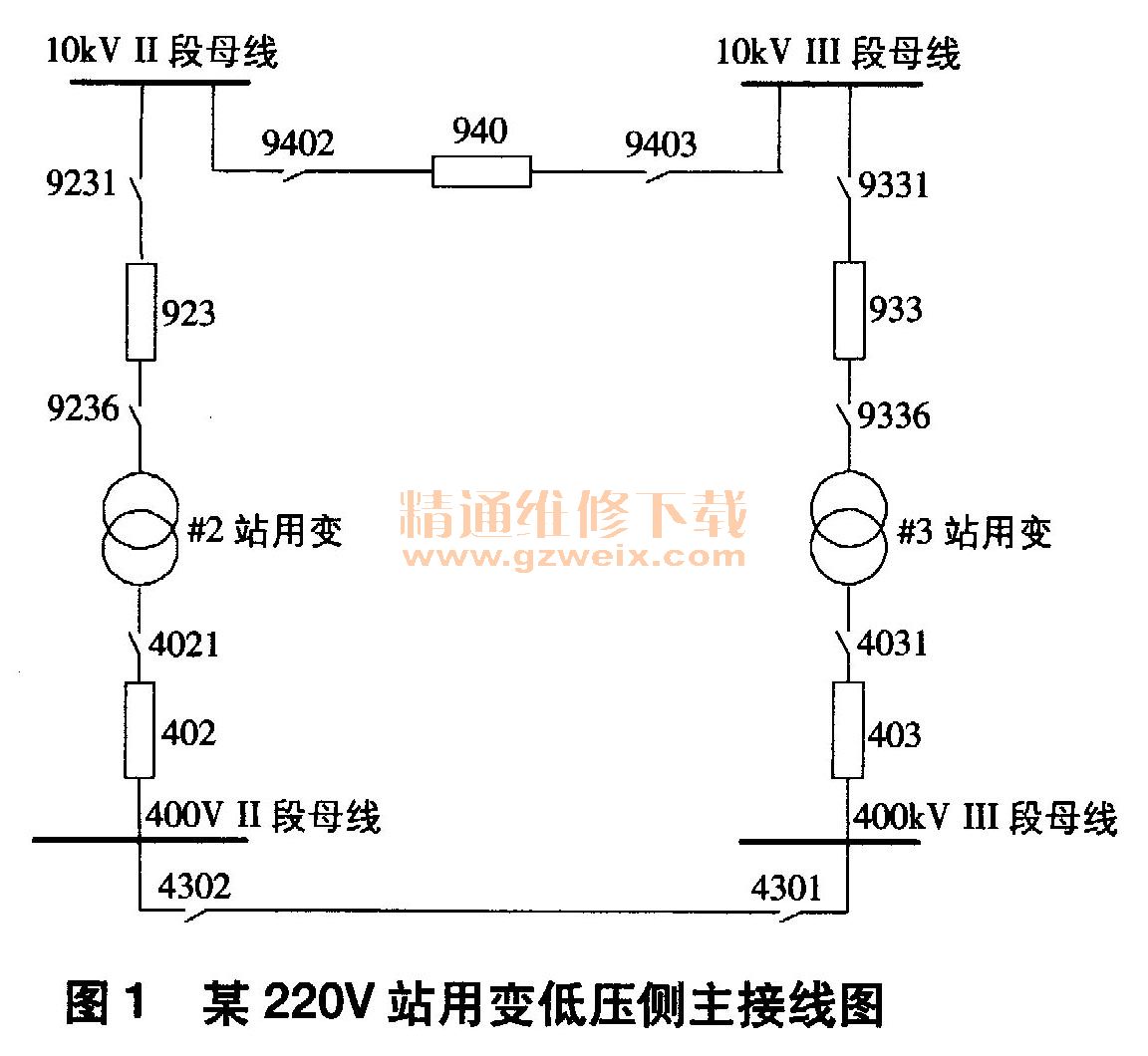

    某220kV变电站承担着相邻几个区域的电力输送任务，有运行主变3台，10kV母线3段，母联开关2个，站用变2台。站用变低压侧主接线如图1所示。

    该站站用电源设2个工作电源、1个备用电源，共2台站用变，#2站用变为工作电源，#3站用变为备用电源。正常运行时，2台站用变均投运，#2站用变带本站站用电，#3站用变处于热备用状态。站用电中央配电系统采用单母线分段接线方式，＃2、＃3站用变分别接II、III段工作母线。
    正常运行方式为＃2站用变运行，分段刀闸4302、4301合位，402和403开关互为明备用。即402（403）开关主供 400V母线且403（402）开关备用，在备自投装置充电完毕后，在公用测控屏拉开402（403）开关引起400V母线失压时，403（402）开关能正确投入。
    某日，站用变运行方式需由正常运行方式转为＃2站用变检修。402开关主供、403开关备用时，在备自投装置充电完毕的情况下，拉开10kV 923开关，造成400V母线失压，备自投装置在跳开402开关情况下无法合上403开关，最终导致400V母线失压。同样，403开关主供、402开关备用时，在备自投装置充电完毕的情况下，拉开10kV 933开关，备自投装置也无法正确动作。
