摘要：本文分析一起500kV变电站西门子超B类接地开关分闸异常故障原因，并针对西门子超B类接地开关运行中出现的问题提出运维预防措施，以期对同类设备运维提供借鉴。

    0 引言
    随着电网的快速发展，同塔双回平行架空输电线路在我国被大范围地使用。在两条同塔双回平行架空输电线路中，其中一回线路停电检修时，由于与相邻带电线路间会有电磁感应和静电感应，因此会产生较大的感应电压和感应电流。对于这种情况，按标准将线路分为A类与B类。A类，线路较短且藕合强度较弱，数值较小，普通接地开关就能满足使用要求。B类，线路较长且藕合强度较强，数值较大，需要有较强灭弧能力的接地开关。按照标准中B类规定数值设计的接地开关产品称为B类接地开关；根据工程实际需要，参数值大于B类规定数值设计的接地开关产品称为超B类接地开关。
    某年，某500kV变电站进行500kV线路复役操作时，发现5051617线路接地开关在分闸后，静触头灭弧罩导向环着火，约半小时后熄灭。现场检查仅有5051617线路接地开关的静触头灭弧罩导向环有较明显的烧伤情况，其余部件均未发现，烧伤部件并不影响隔离开关的正常运行。该接地开关型号为BR5-1 M63的西门子B2型（超B类）接地开关，在35kV下最大承受1 250A感性电流，在65kV下最大承受50A容性电流。
    合闸时，辅助动触头上的金属部分首先与辅助静触头可靠接触，而后灭弧断路器合闸，最后主动触头与主静触头接触，主动触头向上运动插入主静触头，同时带动辅助动触头一起向上运动，辅助动触头上的金属部分与辅助静触头随即被绝缘套隔离并绝缘，此时主回路接通，而辅助回路断开。分闸时，首先主动触头向下垂直运动，与此同时带动辅助动触头向下运动，在主动触头与主静触头未完全脱开时，辅助动触头上的金属部分已与辅助静触头接触，辅助回路电气连通，随后主动触头与主静触头完全脱开，主回路断开；接地开关杆向下旋转，在辅助动触头与辅助静触头即将完全断开之前灭弧断路器分闸，随后辅助动触头与辅助静触头脱开，辅助回路断开。

    1 超B类接地开关
    1.1工作原理及操作过程

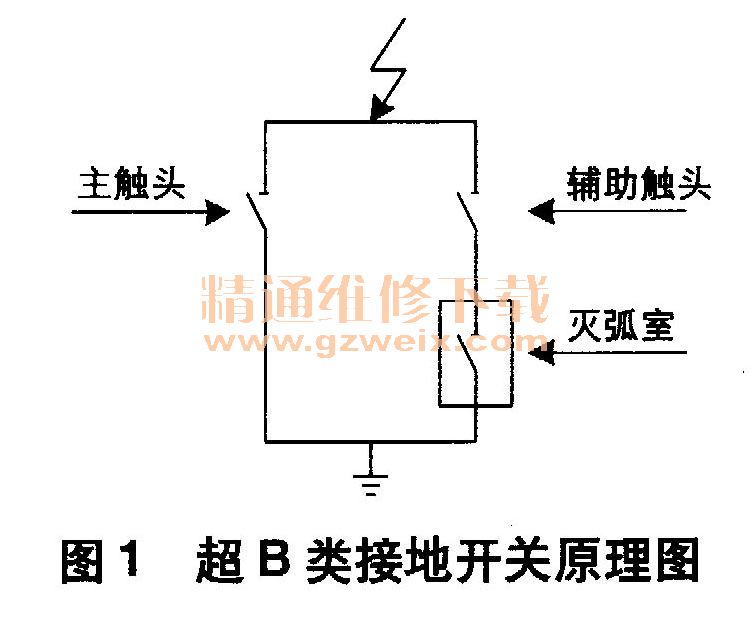

    对于超B类接地开关，仅靠空气介质来拉长电弧是不够的，必须在原普通接地开关的基础上，在主回路上并联一个辅助回路来单独承担灭弧功能，同时还要保证辅助回路与主回路间可靠绝缘。为了适应这种情况，很多生产厂家采用接地开关增加相应产品附件的方法，其中以附加并联灭弧室最为常见。灭弧室根据开合感应电压参数的大小可选用SF6气体或真空的形式。采用附加辅助灭弧室形式的接地开关在开合感应电流过程中，性能得到了很大提升。其工作原理如图1所示。

    1.2西门子产品结构

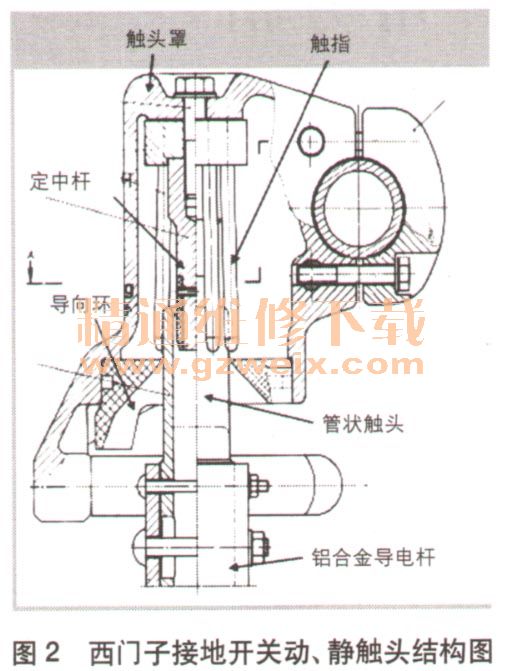

    西门子B2型接地开关采用先摆动后插人的2段式运动保证了大电流冲击时可靠的机械闭锁，并且通过附加的辅助触头切合B类感应电流。接地开关主触头系统由动触头和静触头组成，动触头为一管状镀银铜件，静触头由6根或8根弹性触指组成。合闸时，管状动触头沿导向环插人静触头，并由绝缘定中杆固定中心，静触头触指受挤压向外张开，并产生弹力压紧动触头。西门子接地开关动、静触头结构示意图如图2所示。

    接地开关附加的辅助触头和真空断路器引导电弧电流，以保护主触头系统，可满足切合B2类感应电流。静触头中导向棒内部为金属材质，外包一层塑料层；触头周围一圈也为塑料层，起缓冲及导向作用。动辅助触头下部连接一个真空灭弧断路器，并在灭弧断路器之后接地；整个灭弧系统与接地开关成并联形式。
