2 故障特点及故障处理模式分析
2.1复电不成功原因
配网自动化显示彩岸户内三遥公用柜＃1开关有零序电流流过，实际故障点位于彩岸户内三遥公用柜＃1开关零序TA后端与＃1开关前端之间的保护“死区”。按反馈信号遥控断开彩岸户内三遥公用柜＃1开关后，未能隔离故障。合上站内开关后，对故障点再次送电，站内开关再次跳闸。
2.2该地区配网自动化故障处理模式
该地区配网自动化故障处理模式为主站监控式[2]故障处理模式，配网自动化改造线路发生故障时的处理过程如下。
（1）发生短路故障：配网10kV短路故障引起站内开关跳闸—环网柜开关零序TA检测到故障电流—配网自动化系统上相应开关闪烁指示故障—遥控断开线路最末端检测到故障电流的环网柜开关—遥控合上站内开关对隔离故障的开关前段送电。
（2）发生接地故障：配网10kV接地故障引起站内开关跳闸—环网柜开关零序TA检测到故障零序电流—配网自动化系统上相应开关闪烁指示故障—遥控断开线路最末端检测到故障电流的环网柜开关—遥控合上站内开关对隔离故障的开关前段送电。
根据上述分析，无论配网线路发生短路故障还是接地故障，在当前配网自动化故障处理复电模式下，当故障点位于TA后端与开关前端之间的保护“死区”时，基于故障位置的特殊性，按照配网自动化信号指示操作后无法正确隔离故障，存在对故障点再次送电的风险。
3 死区故障时配网自动化信号特征及故障处理策略分析
假设环网柜A、环网柜B上的开关均具备配网自动化三遥功能，配网自动化信号特征及故障处理策略分析如下。

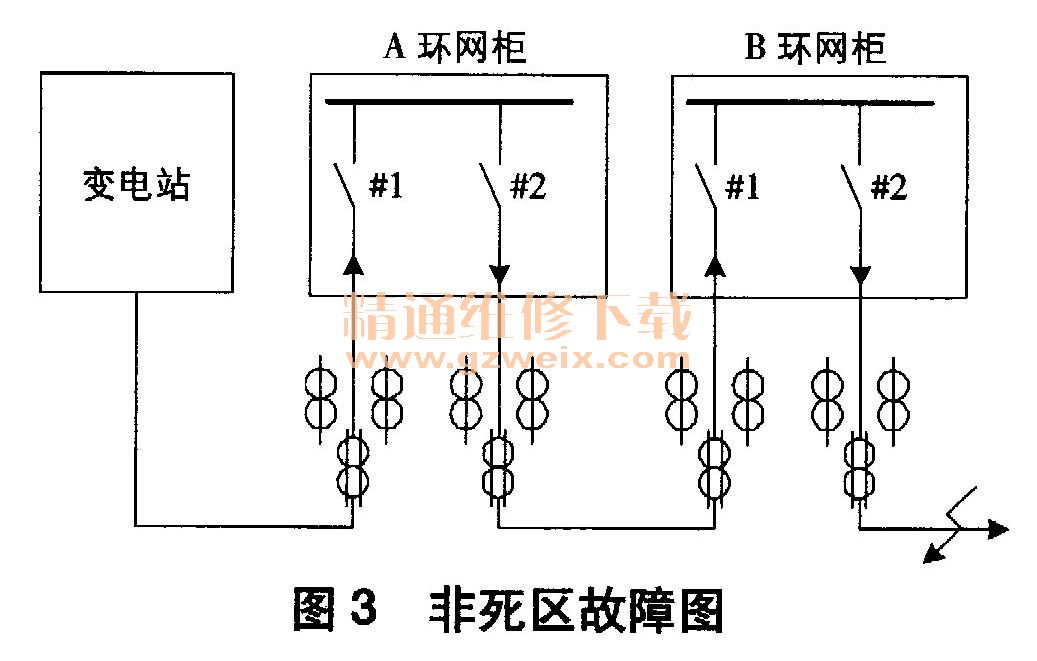

（1）非死区故障，如图3所示。故障位置：故障点位于B环网柜＃2开关、TA之后。信号特征：A环网柜＃1开关、#2开关及B环网柜＃1开关、#2开关有故障指示。处理策略：根据故障指示，断开B环网柜＃2开关，隔离故障，再合上站内开关，送电成功。

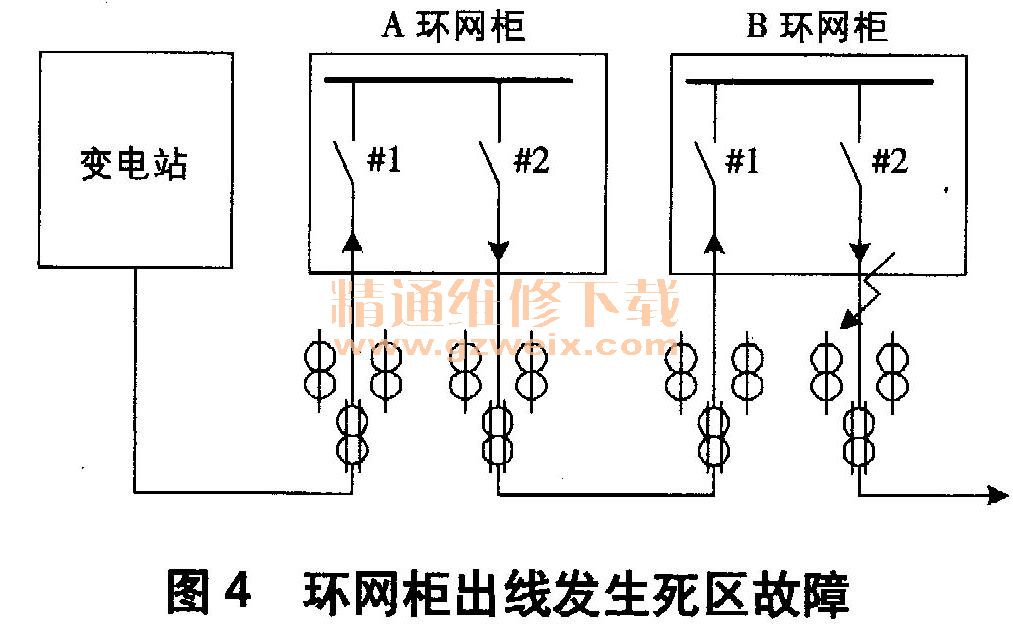

（2）环网柜出线发生死区故障，如图4所示。故障位置：故障点位于B环网柜＃2开关后，B环网柜＃2开关TA前。信号特征：A环网柜＃1开关、#2开关及B环网柜＃1开关有故障指示；B环网柜＃2开关TA无故障电流流过，故无故障指示。处理策略：一是根据故障指示，断开B环网柜＃1开关，隔离故障，再合上站内开关，送电成功；二是仅看出线开关故障指示，断开A环网柜＃2开关，隔离故障，再合上站内开关，送电成功。
