配网死区故障分析及配网自动化故障处理策略改进
来源:电工技术  作者:佚名  2017-01-02 10:13:00

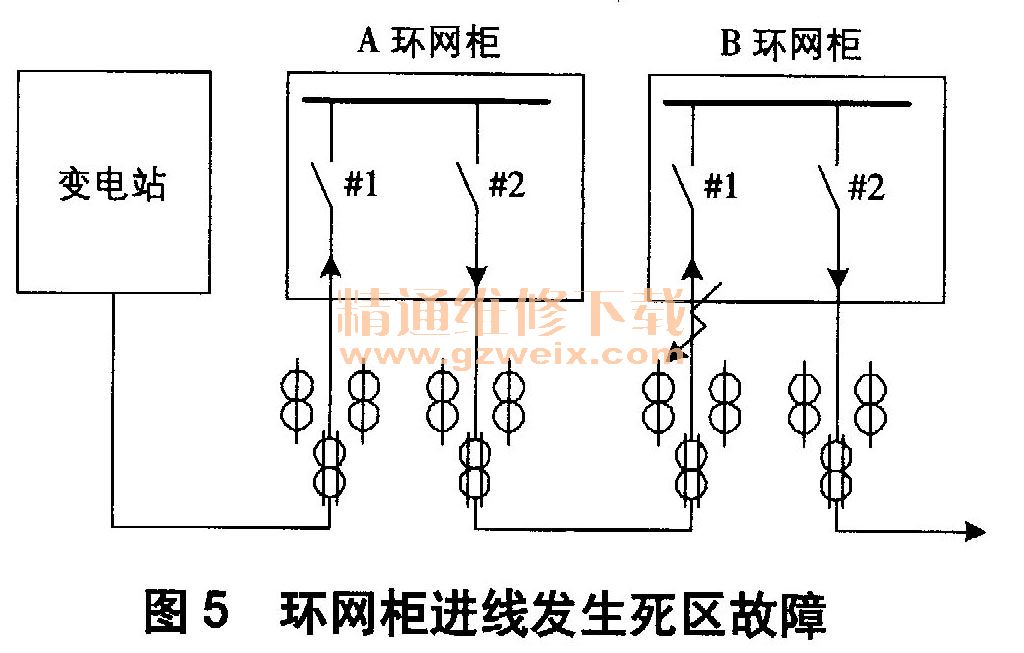

    (3)环网柜进线发生死区故障,如图5所示。故障位置:故障点位于B环网柜#1开关TA后,B环网柜#1开关前。信号特征:A环网柜#1开关、#2开关有故障指示;B环网柜#1开关TA有故障电流流过,有故障指示。处理策略:一是根据故障指示断开B环网柜#1开关,未隔离故障;合上站内开关,送电不成功;二是仅看出线开关故障指示,断开A环网柜#2开关,隔离故障,再合上站内开关,送电成功。

    综上所述,若不区分环网柜进线、出线故障,当配电线路环网柜进线发生死区故障时,即使信号正常上送,根据故障指示操作依然无法正确隔离故障,存在再次送电于永久故障的风险。若仅以环网柜出线故障指示为故障判据,当发生死区故障时,如果信号正常上送,根据故障指示操作断开相应开关就确保故障点已被隔离。

    4 改进建议
    基于以上分析,考虑死区故障情况下,对配网自动化故障处理策略提出以下改进建议。
    (1)通过配网自动化系统进行快速复电时,应先对环网柜的来电侧和负荷侧进行判断,以环网柜负荷侧出线开关故障指示作为故障范围判断依据。环网柜来电侧进线开关故障指示不作为调度故障范围判断依据,但可为现场缩小故障排查范围、提高故障定位效率提供参考。
    (2)当线路跳闸,配网自动化有故障电流指示,且最末端检测到故障电流的开关为环网柜负荷侧出线开关时,可断开该开关后,对站内开关进行送电。
    (3)当线路跳闸,配网自动化有故障电流指示,且最末端检测到故障电流的开关为环网柜来电侧进线开关时,存在故障位于该开关保护死区并影响正确隔离故障的风险,可断开该开关上一级环网柜的出线开关,对站内开关进行送电。
    (4)在完善后续配网自动化应用时,可结合本地区情况将该项判据固化入系统,用于风险提示或完善配网自动化故障处理策略。

上一页  [1] [2] [3] [4]  下一页
