摘要：本文阐述了配网死区故障导致未隔离故障对永久故障点再次送电情况，分析了故障特点、信号特征及故障处理模式。在此基础上提出了故障处理策略改进建议，即调度进行配网自动化故障快速复电时，对环网柜电源侧进线开关、环网柜负荷侧出线开关的故障指示加以区分利用，确保彻底隔离故障，充分发挥配网自动化系统在提高故障快速复电能力方面的重要作用。

    对变电站、输电线路死区故障，相关文献已有较多分析。其实，配网也存在死区故障现象，当配网线路发生死区故障时，存在配网自动化故障指示不能正确反映故障实际位置的情况，和未隔离故障对永久故障点再次送电的风险。本文针对一起配网“死区”故障事件，分析配网自动化保护动作、信号上送情况及故障指示不正确原因，研究此类故障的信号表征，并提出配网自动化主站监控式故障处理模式下防范此类风险的策略优化建议。

    1 故障概述

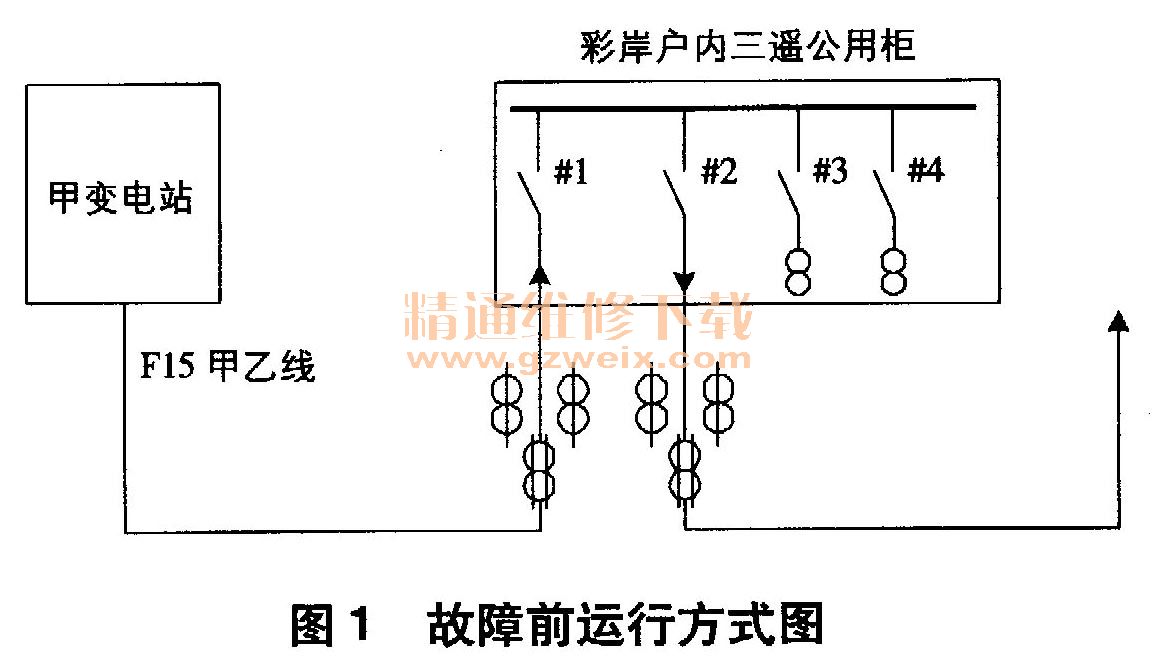

    故障前运行方式如图1所示。甲变电站10kV母线接地方式为经接地变（小电阻）接地，10kV甲乙线F15为甲变电站10kV 1M上的馈线，10kV申乙线主干线为纯电缆线路。彩岸户内三遥公用柜为10kV甲乙线F15主干线上第一级环网柜。柜内母排上接有4个开关：＃1开关为环网柜进线开关，#2开关为环网柜出线开关，#3. #4开关直接接入配变。环网柜上所有开关均具备配网自动化三遥功能，具备短路电流／零序电流指示功能和遥控操作功能。彩岸户内三遥公用柜上各开关零序TA均为穿心式，安装在环网柜底部开关后靠电缆外侧。电缆头位于开关与零序TA之间。该地区新建配网及改造后的开关柜均采用这种零序TA安装方式。

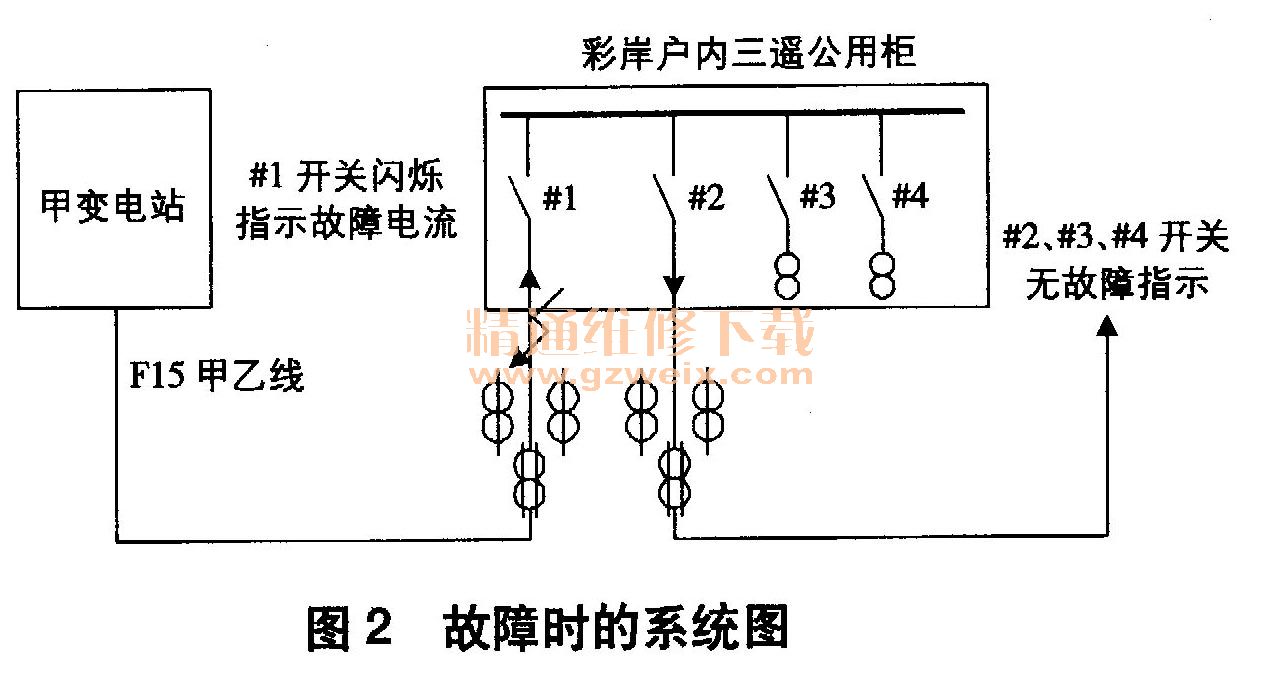

    某日14: 20，甲变电站10kV甲乙线F15跳闸，重合闸不成功，配网自动化系统显示故障线路第一级环网柜彩岸户内三遥公用柜＃1开关有零序电流指示，线路上其它三遥开关均无故障指示；2min后，遥控断开有故障电流指示的彩岸户内三遥公用柜＃1开关，操作成功；1min后，遥控合上10kV甲乙线F15站内开关后，站内开关再次跳闸；28min后，抢修人员到达现场，发现彩岸户内三遥公用柜＃1开关电缆终端头爆炸。经确认，故障点为彩岸户内三遥公用柜＃1开关电缆终端头处，如图2所示。
