2 有源型故障定位系统原理
2.1系统组成

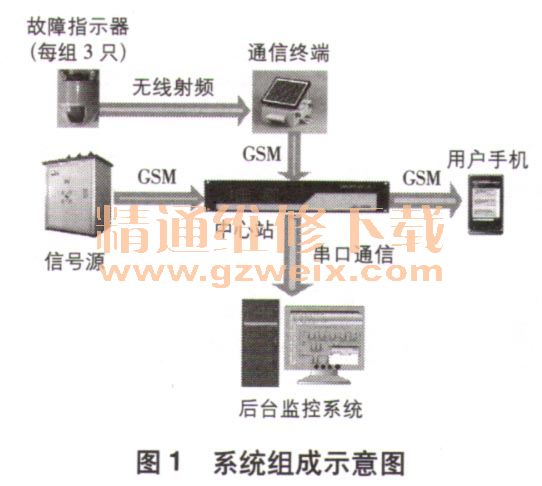

有源型故障定位系统包含故障指示器、通信终端、信号源、中心站、后台监控系统和用户手机，系统组成如图1所示。当配电线路发生故障时，安装在线路上的故障指示器将检测到的故障信号通过无线射频发送至通信终端后，再经GSM/GPRS发送至中心站进行数据处理并向用户手机及后台发出故障报警。
2.2短路故障判断原理
短路故障启动条件采用过电流突变量自适应法。该方法通过充分对比短路故障与其它运行工况下电流波形的不同点来进行判断。图2为各种运行工况下的电流特征图。
过电流突变量自适应判据有三个条件：一是线路中出现突变电流，突变量定值可取一固定小定值，不需考虑躲过负荷电流或满足线末故障灵敏度要求；二是大电流持续时间小于设定值（即站所出口开关继电保护动作切除故障的时间）；三是在该段时间大电流之后线路处于停电状态（即线路电压和电流为零）。该方法无需与站所端保护定值严格配合，并能自适应线路负荷电流的变化，适用于线路长、分支多、负荷不断变化的油田配电网络。
2.3接地故障判断原理
