摘要:本文讲述在开展发电机组进相试验前一般要进行系统仿真计算,但传统的仿真计算方法得出的结果常与试验结果存在一定差异。对此,分析影响进相运行的因素,并根据实测机组厂用电负荷数据,建立变厂用电负荷模型,以此提出一种基于实测参数负荷模型的发电机进相运行仿真计算方法,该方法能有效提高发电机进相运行仿真计算的准确性。
在平衡电网无功的诸多方式中,采用发电机进相运行不但能有效调节系统电压,还不用投入额外设备,经济性较好、操作简单、调节范围广,对提升电网安全稳定水平具有重要意义。目前,电力系统广泛采用电力系统综合仿真程序(PSASP)在发电机进相试验前开展系统稳定计算,以确保发电机进相运行时的系统稳定性。但是,在传统发电机进相运行仿真计算时往往采用恒机端负荷模型,即发电机组带不同有功负荷时厂用电数值保持不变,而在实际运行时,发电机组的厂用电负荷是随着机组出力而变化的,这就导致了仿真结果不能完全反映机组及系统的实际运行状况,也是导致现场试验结果与仿真计算结果出现偏差的重要原因之一,一定程度上降低了仿真计算的准确度。对此,本文在实测发电机组进相运行试验相关数据的基础上,建立研究对象的厂用负荷模型,研究厂用电变化影响仿真计算结果的程度,改进传统发电机进相运行仿真计算条件,并将改进前后的仿真结果与试验结果作对比来验证改进设置方式的有效性。
1 发电机进相原理及厂用电负荷影响
由于电力系统负荷多为感性负载,发电机正常运行时电压相位一般超前电流相位,功角a滞后,此时发电机既发出有功功率,又发出无功功率,这种状态称为迟相运行。若减小发电机的励磁电流1,直至功角a变为超前,则发电机的负荷电流将产生助磁电枢反应,此时发电机的状态称为进相运行。发电机从迟相运行变为进相运行的过程,表现为从发出感性无功功率改变成吸收感性无功功率,利用这一特性可减少系统中过剩的感性无功,降低局部过高电压。

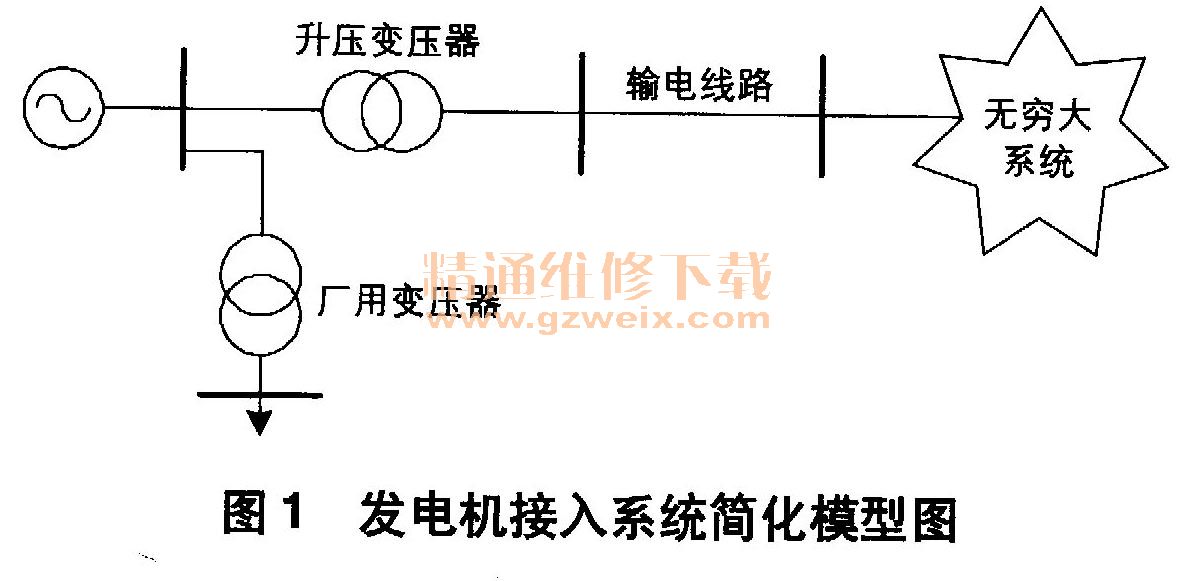

通常,发电机组有功出力不变时,其厂用电负荷的变化会影响机端电压和厂用电电压的大小。下面建立单机无穷大系统模型来分析厂用电负荷的变化对机端电压和厂用电电压的影响,如图1所示。
用额定电压时的充电功率来代替输电线路的电纳支路,并在线路首末端分别连上充电功率的一半。
式中,UN为线路额定电压;B为线路电纳。
线路功率损耗为:
式中,RL 、XL为线路电阻和电抗值;PL、QL为线路传输的有功功率和无功功率。
对于变压器,将绕组和励磁损耗当作高压侧的负荷来计算,可得:
式中,△ST、△S0为绕组损耗和励磁损耗;RT、XT为电阻值和电抗值;PT、QT为变压器的有功功率和无功功率;I0%为空载电路百分比;△P0为空载损耗。
