摘要：本文针对传统电表功能上的不足，选用模块化的设计方法设计单相远程费控智能电表，给出了系统硬件结构以及软件流程图，并详细介绍了系统功能。该智能电表基于MC9Sl2XS128型飞思卡尔单片机，采用电能计量芯片ATT7053A处理采集信号，运用RS-485总线通信技术实现数据的远程传输。调试结果表明，该智能电表基本能满足实际应用需求。

    当前，我国智能电表还处在起步阶段，作为发展智能电网最重要的一环，国家电网公司于2009年发布了智能电表新标准。2010年，随着智能电网规划和相关标准的相继推出，很多试点项目也陆续完成。本文将介绍的单相远程费控智能电表基于DL 645-2007标准，可通过其内部的控制器及远程控制系统实现智能化和远程化管理，是用电系统自动化管理的基础。

    1系统结构设计
    1.1系统硬件结构设计

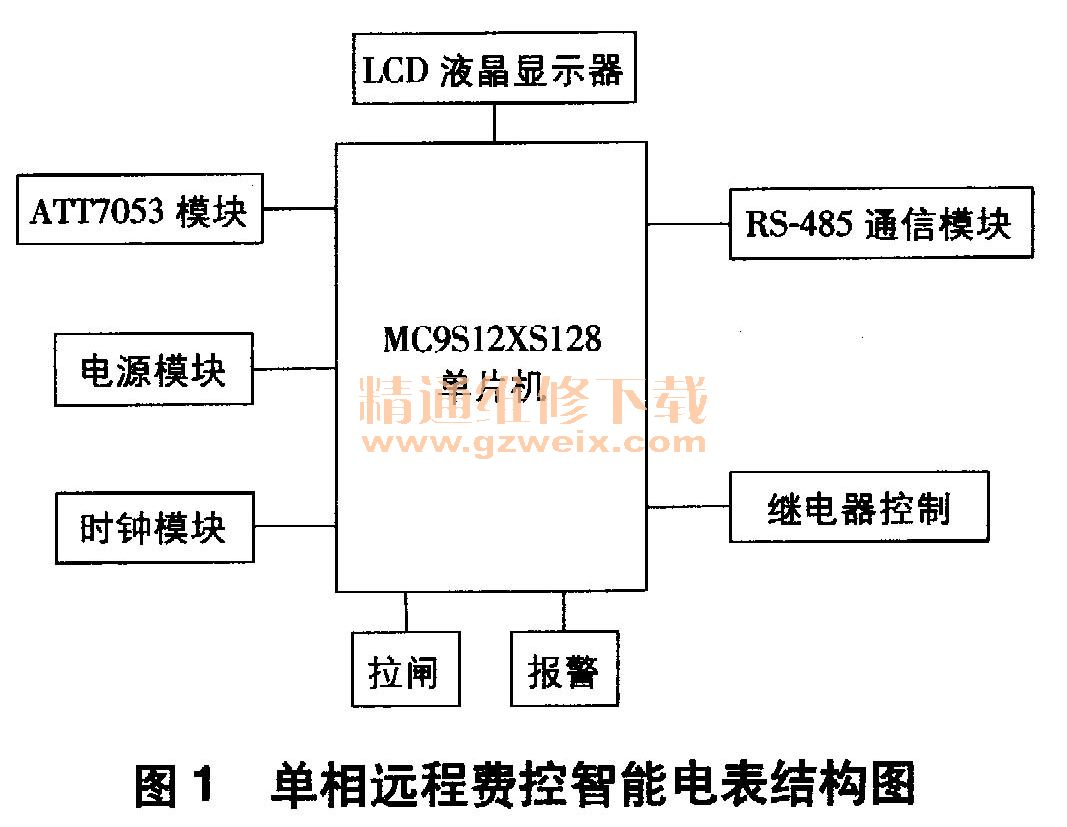

    单相远程费控智能电表采用模块化设计。按照实现功能的不同，系统硬件包括以下模块L61 ; ATT7053信号采样模块、电能计量模块、主控制器模块、液晶显示模块、时钟模块、电源模块、RS-485总线通信模块、继电器控制模块及拉闸、报警模块等。单相远程费控智能电表系统结构如图1所示。

    1.2系统软件结构设计
    单相远程费控智能电表主程序控制流程如图2所示。其主要用于系统的核心控制器，完成系统初始化工作；读取外部时钟模块当前时刻，计算各时刻的用电量极性，并计算出总用电量，最后通过LCD液晶显示器显示；若控制器MCU接收到通信指令，则会将该电表相关信息通过RS-485总线发送到上位机；通过协调控制外围各模块，实现相应的功能。

    电能计算和处理的子模块程序流程如图3所示。该子模块通过读取时钟时刻，计算出各时段的耗电量及电费，并不断计算用户剩余金额，剩余金额比较少时会发出报警信息提醒用户及时缴费，剩余金额为。时会给继电器控制信号切断电源电路并提醒用户缴费；所有余额和欠费信息都会通过LCD液晶显示器显示；若收到用户缴费，则会立刻通过RS-485总线发送合闸信号，接通电源。
