基于ETAP电力系统计算软件的同步电机变频起动仿真研究

来源：电工技术作者：佚名 2017-01-06 14:01:23

    3.2.3变频器所连母线电压比较
    完成电机起动仿真计算，得到变频器所连母线电压变化曲线如图7、图8所示。两种起动方案下，变频器所连母线电压在起动过程中波动都很小，且在起动成功后均稳定下来；100s起动成功后，有一段压降是由电机负荷加载过程引起的。

    3.2.4电机转差比较

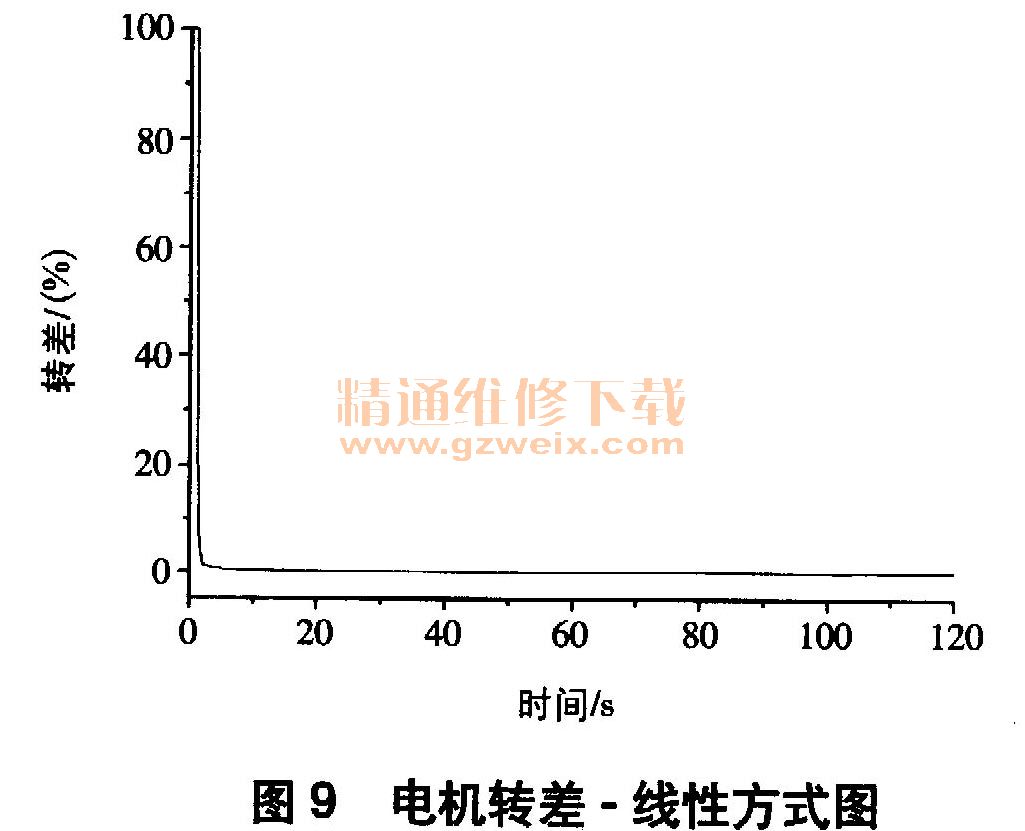

    完成电机起动仿真计算后，得到电机转差变化曲线如图9、图10所示。转差的定义是变频起动过程中定子旋转磁场速度与转子旋转速度的差值相对于定子旋转磁场速度的百分数，理论上其值越小越好，因为转差太大，所以转子旋转速度很难跟随定子旋转磁场转速，很可能引起失步并导致起动失败。两种起动方案下的电机转差在起动瞬间就降为一个较小的值，这也从侧面反映了两种起动方案下的电机均成功起动。

    3.3小结
    通过仿真结果，得到以下几点结论。
    （1）两种变频起动方案中，电机机端电流和母线电压下降幅值均很小，对电网几乎没有冲击。
    （2）两种变频起动方案中，电机机端电流最终基本稳定在额定值的24％左右，这是由电机机械负荷模型决定的。
    （3）同步电机变频起动时间和变频起动特性与变频器控制方式息息相关，而变频器的控制方式需视实际的负载类型而定。
