2 事故现象分析及处理
2.1事故现象分析

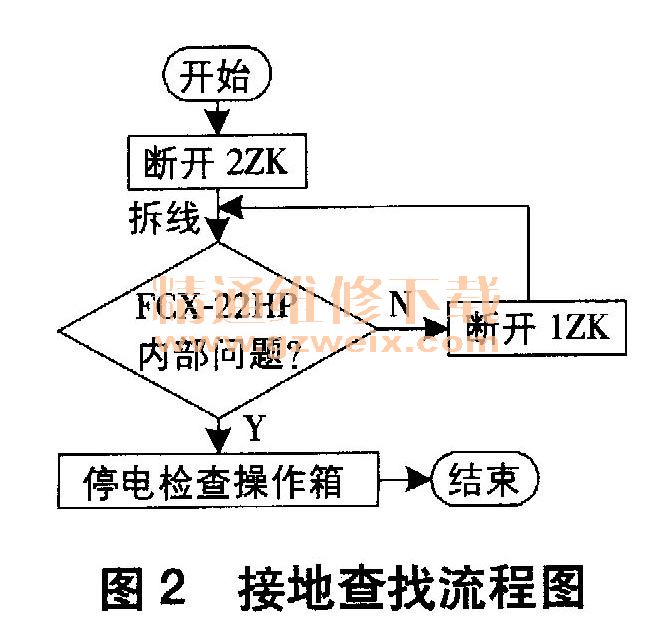

由表1可知,2ZK断开时,2ZK下正对地、负对地均为+114V,而此正电只能来自其它电源。开关合闸瞬间直流绝缘降低,在当日变电站天气良好且二次回路无任何工作的情况下,可排除保护室内二次回路存在绝缘不良现象可能。为准确确定串电点,按图2流程进行处理,在断路器操作箱FCX-22 HP后侧端子排拆除从操作箱去设备区的跳闸线、压力降低闭锁重合闸解接线以及控制电源线后,断开的2ZK下方正、负两极正电压未消失。

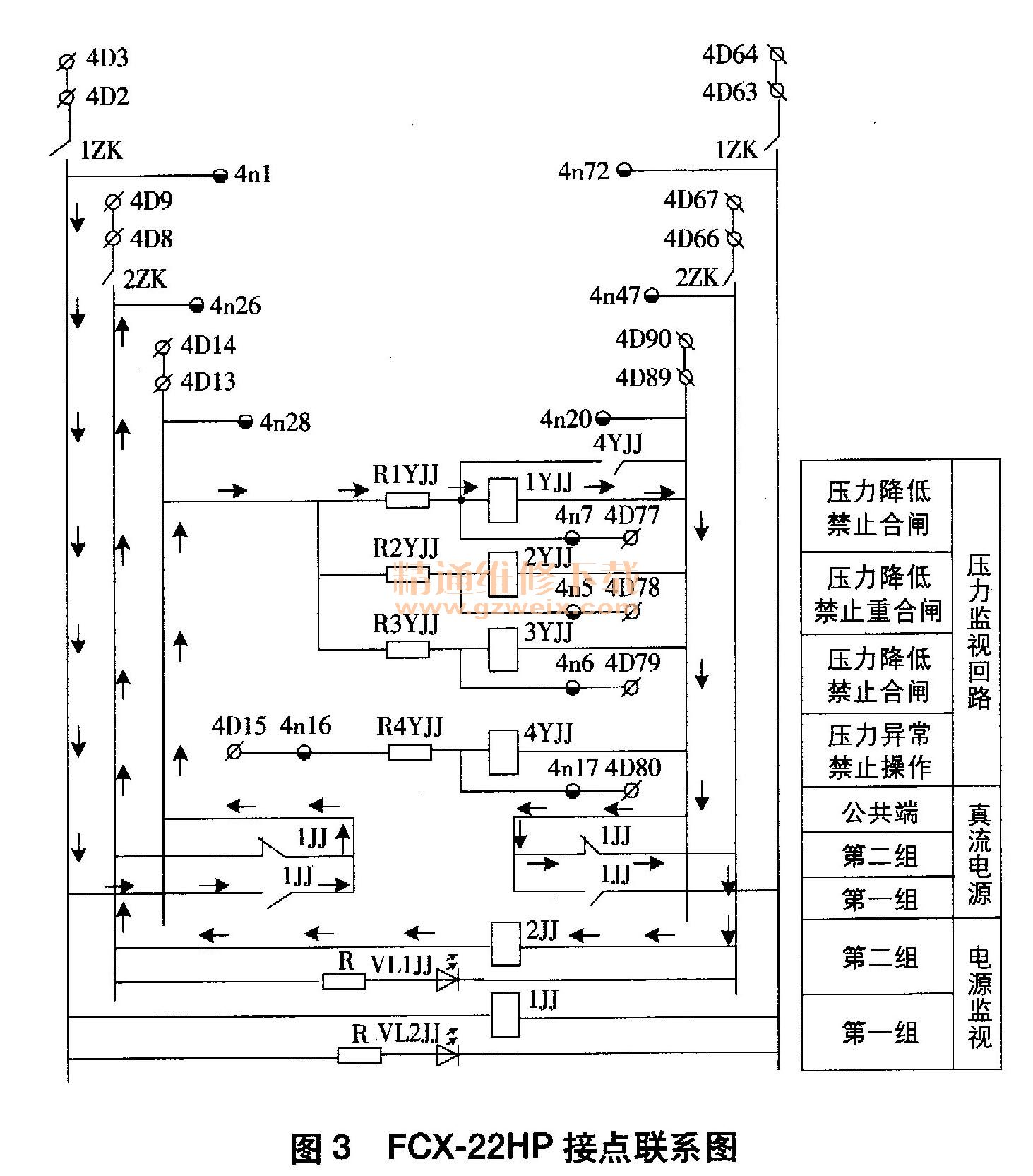

查阅FCX-22 HP接点联系图(如图3所示),IYJJ、2YJJ、3YJJ和4YJJ分别为FCX-22 HP中的4个压力继电器,电源可由第一组控制电源和第二组控制电源互相切换提供,保证任一组控制电源消失后压力继电器仍不失电。为进一步排查操作箱问题,将3310开关转冷备用,重点检查此电源切换回路。FCX-22 HP分相操作箱电源切换回路在第一块插件板上,拔出操作箱上其它插件,保留第一块插件CJ1,送上1 ZK,断开2ZK、2ZK下端仍带正电压;拔掉CJ1,2ZK下端不带电,同时送上2ZK,直流接地现象消失。由此可判断插件内部损坏。

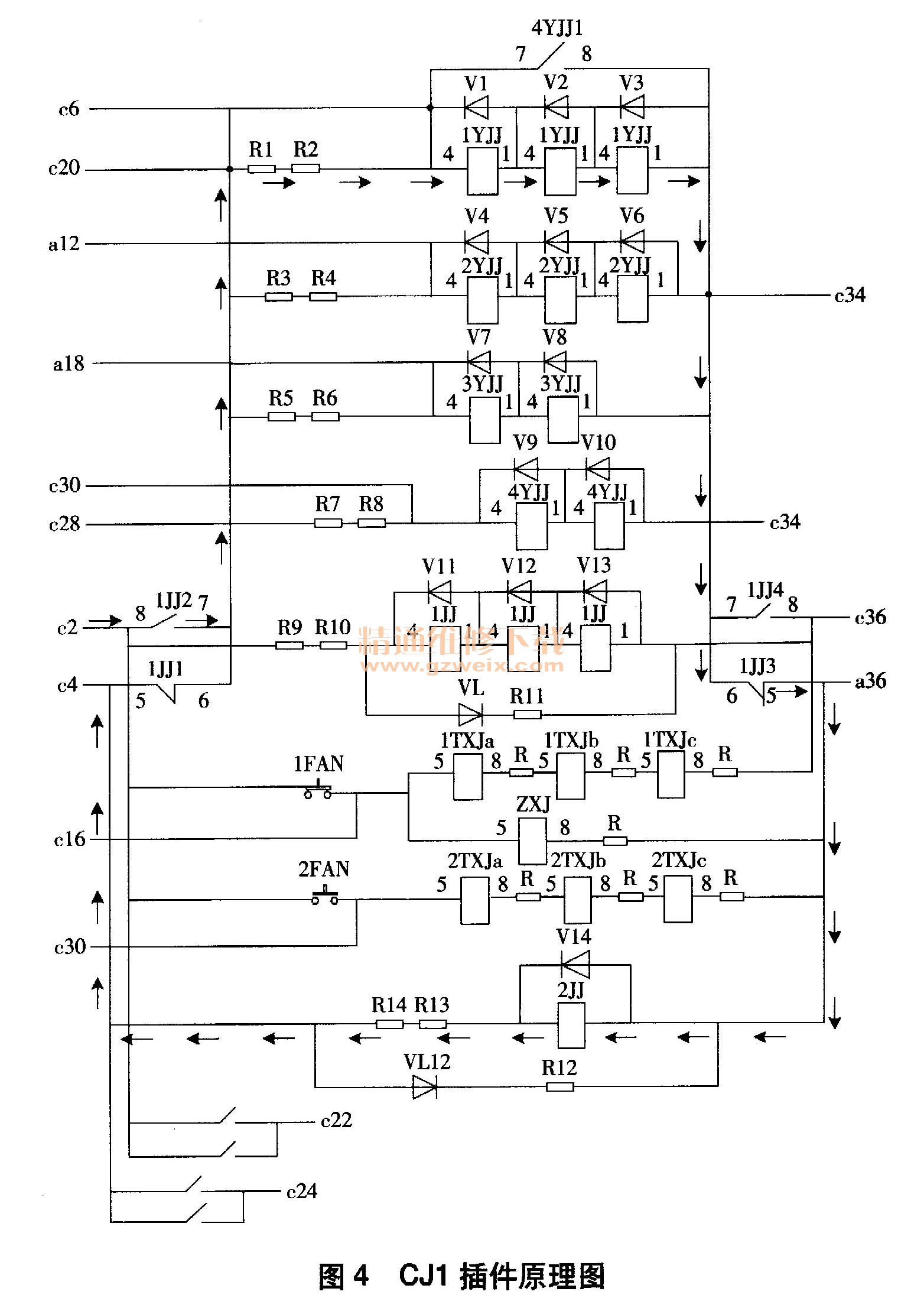

CJ1插件原理如图4所示,1JJ1、1JJ2为二极管v11并联的线圈1JJ的接点;1JJ3、1JJ4为二极管V13并联的线圈1JJ的接点。取下CJ1插件,在插件接线端子c2、c36分别施加+110V、-110v电压,使1JJ继电器励磁,测的c4、c20、c34、a36均带十110V电压,而理论上c4、a36应不带电。
